Dyna-Glo DGU951SDE-D - Herramientas y Tornillería; Preparación Previa al Ensamblaje

63
Antes de comenzar el ensamblaje de este producto, asegúrese de que estén todas las piezas. Compare
las piezas con la lista de contenido del embalaje y la lista de tornillería y herramientas. Si falta alguna
pieza o está dañada, no intente ensamblar el producto. Lea y comprenda este manual por completo antes
de intentar ensamblar, poner en funcionamiento o instalar el producto. Si tiene alguna pregunta sobre el
producto, llame a nuestro Departamento de Atención al Cliente al 1-877-447-4768, de lunes a viernes de
8:30 a. m. a 4:30 p. m. (hora central estándar).
Tiempo estimado de ensamblaje: 15 minutos
Herramientas requeridas para el ensamblaje (no incluidas): destornillador Phillips
PREPARACIÓN PREVIA AL ENSAMBLAJE

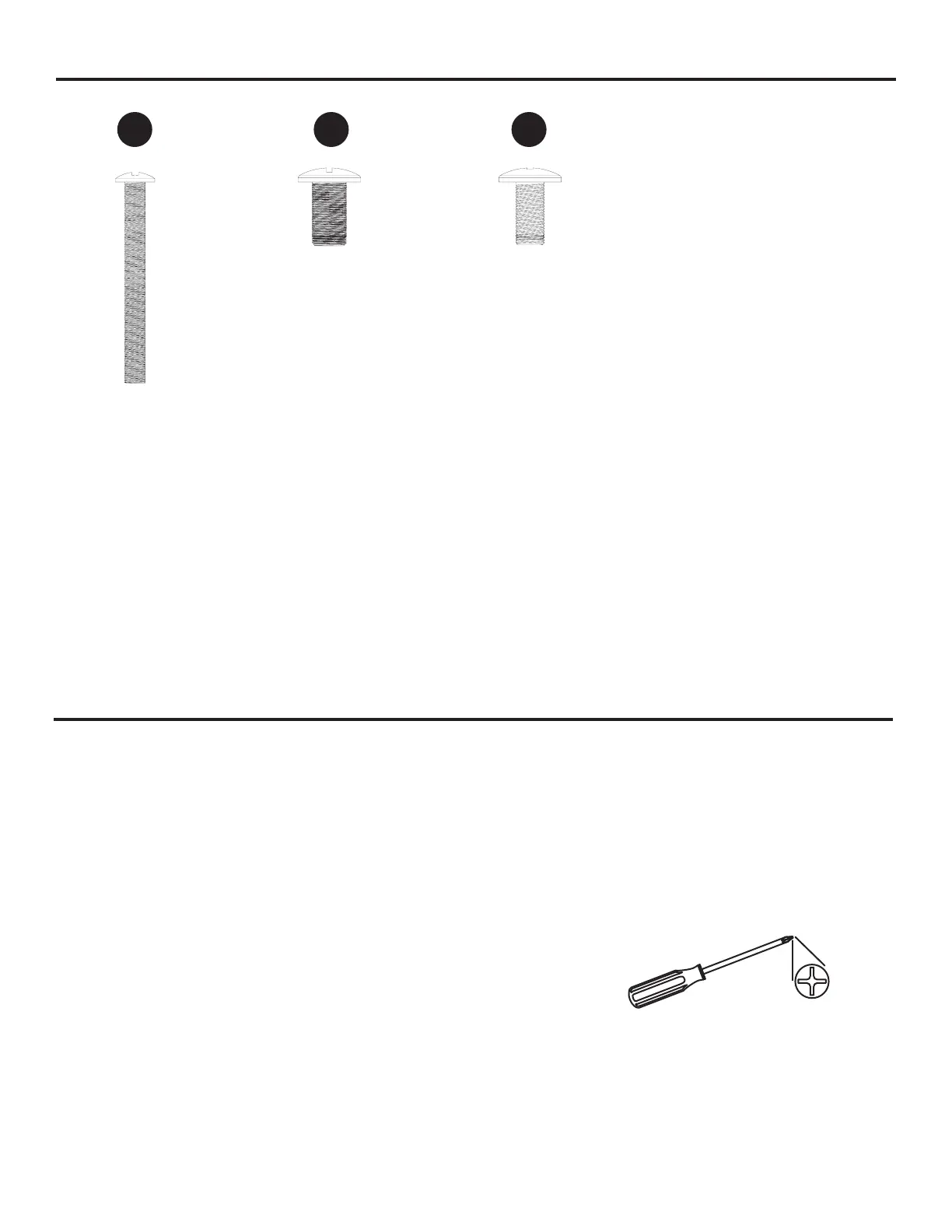

HERRAMIENTAS Y TORNILLERÍA (ENSAMBLADA PREVIAMENTE)
AA BB
Tornillo
M4 × 35 mm
Cant. 8
Los 8 tornillos
M4 x 35 mm (AA)
están ensamblados
previamente en
cada una de las 2
manijas de las puer-
tas (puerta superior/
puerta inferior) (E).
Tornillo
M6 × 12 mm
Cant. 6
Los 6 tornillos M6 x
12 mm (CC) están
ensamblados pre-
viamente en el con-
junto del gabinete
del ahumador (A).
CC
Tornillo
M5 × 12 mm
Cant. 12
Los 12 tornillos M5
x 12 mm (CC) están
ensamblados previa-
mente en el conjunto
del gabinete del
ahumador (A).
