Interrupteur de sélection
(thermostat du radiateur, thermostat externe)
Thermostat du
radiateur
Thermostat
externe
Si vous désirez utiliser un thermostat externe pour commander le
fonctionnement du radiateur, veuillez porter attention aux points suivants :
1.Assurez-vousqueleboutonduthermostatduradiateuresttournéaumaximumen
 senshoraire.

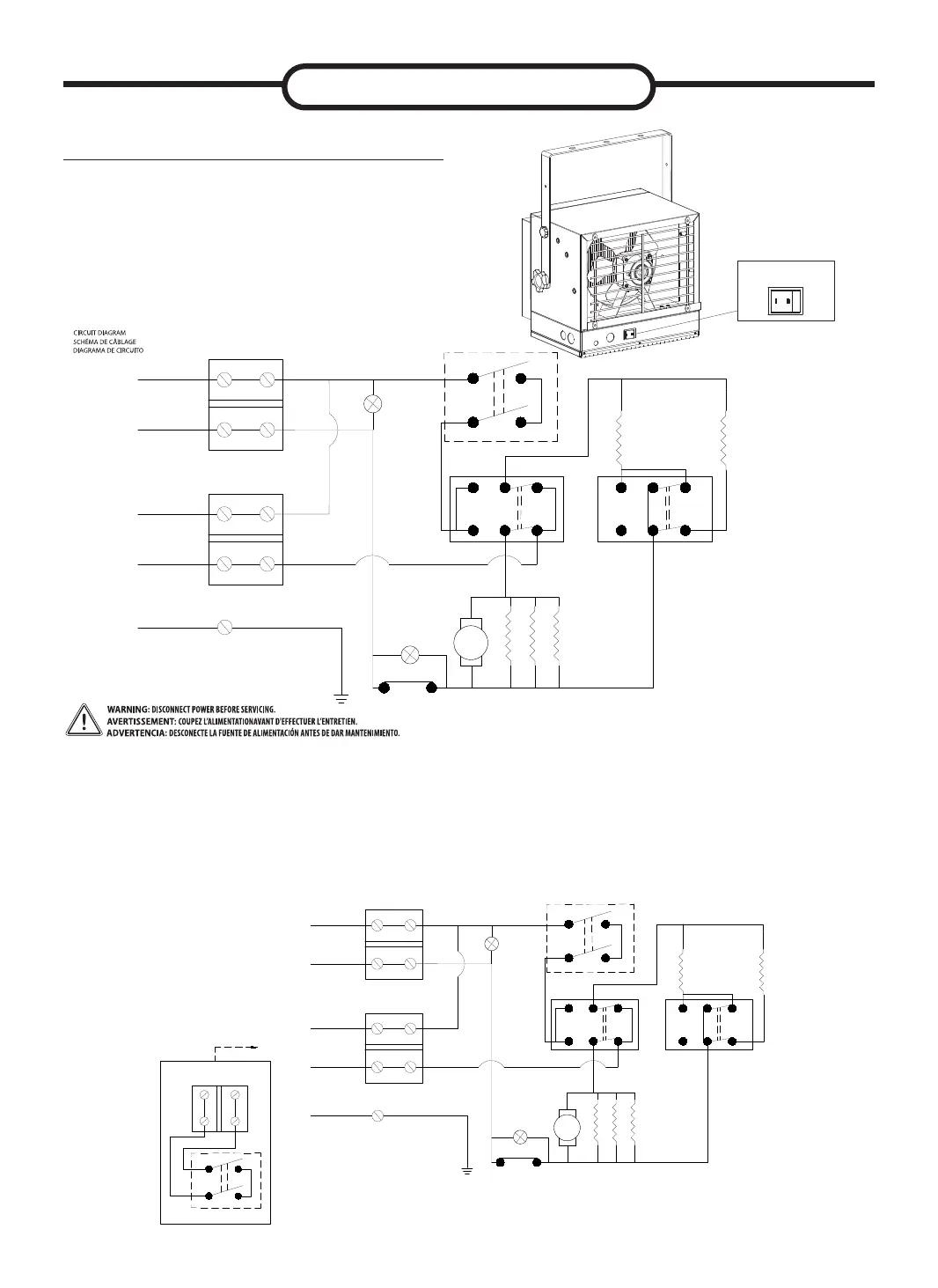

2.Connectezlelconformémentauschémadecâblageci-dessous.
BRANCHEMENT DE L’ALIMENTATION
INSTALLATION
M
M
L1
L2
GND
1
2
Thermostat
externe
240AC or 208AC
60HZ
1000Wx3
1000W
1000W
Thermostat
du radiateur
Interrupteur
de sélection
Interrupteur
Relais de protection contre la surchauffe
3
4
LINE
RED
LOAD
BLACK
Thermostat externe
Station terminale
1
2
E
M
M
L1
L2
GND
1
2
240 or 208AC
60HZ
1000Wx3
1000W
1000W
E
Heater’s thermostat
Thermostat de chauffage
Termostato del calentador
External thermostat
Thermostat externe
Termostato externo
Selected switch
Commutateur sélectionné
Interruptor seleccionado
Switch
Sélectionné
Seleccionado
Overheating protection relay
Relais de protection contre la surchauffe
Relé de protección contra sobrecalentamiento
