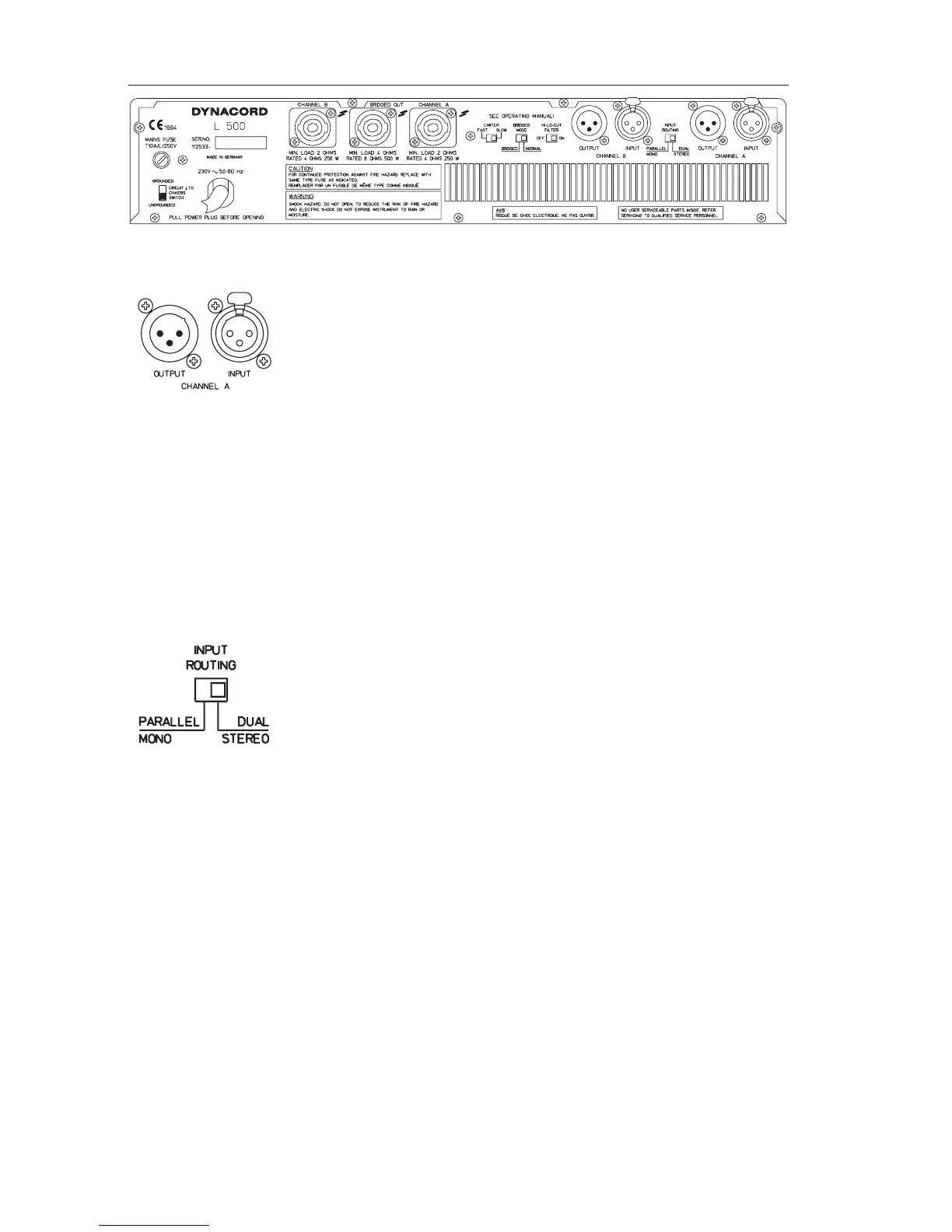

RÜCKSEITE
Endstufeneingangsbuchsen
Parallel zu den XLR Eingangsbuchsen ist jeweils eine Buchse zum
„Weiterschleifen“ zu weiteren Endstufen vorgesehen.
Die Eingänge der Endstufe sind elektronisch symmetrisch ausgeführt und
nach der IEC Norm 268 beschaltet. Zur Beseitigung von Brummstörungen in
größeren Anlagensystemen können Übertrager nachgerüstet werden. Bitte
wenden Sie sich bei derartigen Problemen an Ihren Fachhändler.
Eingangsbeschaltung XLR
PIN 1: SHIELD
PIN 2: a, +
PIN 3: b, -
Die Eingänge sind elektronisch symmetriert.
Die Eingangsempfi ndlichkeit ist werksseitig auf 0dBu (775 mV) festgelegt
und kann durch umstecken von Steckbrücken intern auf +6 dBu (1,55V)
oder +26 dB Verstärkung eingestellt werden.
INPUT ROUTING
PARALLEL MONO
Steht der Wahlschalter in Position PARALLEL MONO sind die
Eingangsbuchsen Kanal A und B elektrisch direkt parallel geschaltet. Die
Lautstärke für Kanal A oder B kann aber unabhängig voneinander mit den
Eingangsreglern A oder B eingestellt werden.
DUAL STEREO
Steht der Wahlschalter in Stellung DUAL STEREO werden Kanal A und B
getrennt verstärkt.
Viele Mischpulte sind im Ausgang unsymmetrisch beschaltet obwohl
als Ausgangssteckverbindung XLR Stecker vorgesehen sind. Falls ein
Mischpult mit unsymmetrischen Ausgängen verwendet wird, müssen an den
Endstufeneingangsbuchsen PIN1 und PIN3 miteinander über eine Brücke verbunden
werden oder der PIN3 am Verbindungskabel muß unbeschaltet bleiben.
Wird aus unsymmetrisch beschalteten Geräten über PIN3 (b, -, “kalt”) und PIN2 (a,
+, “heiß”) eingespeist, so können eigenartige Brummstörungen und hochfrequente
Schwingungen auftreten, die zu Endstufen- und Lautsprecherdefekten führen können.
