Eaton Evolution 850 User Manual

34008235NL/AC - Page 7

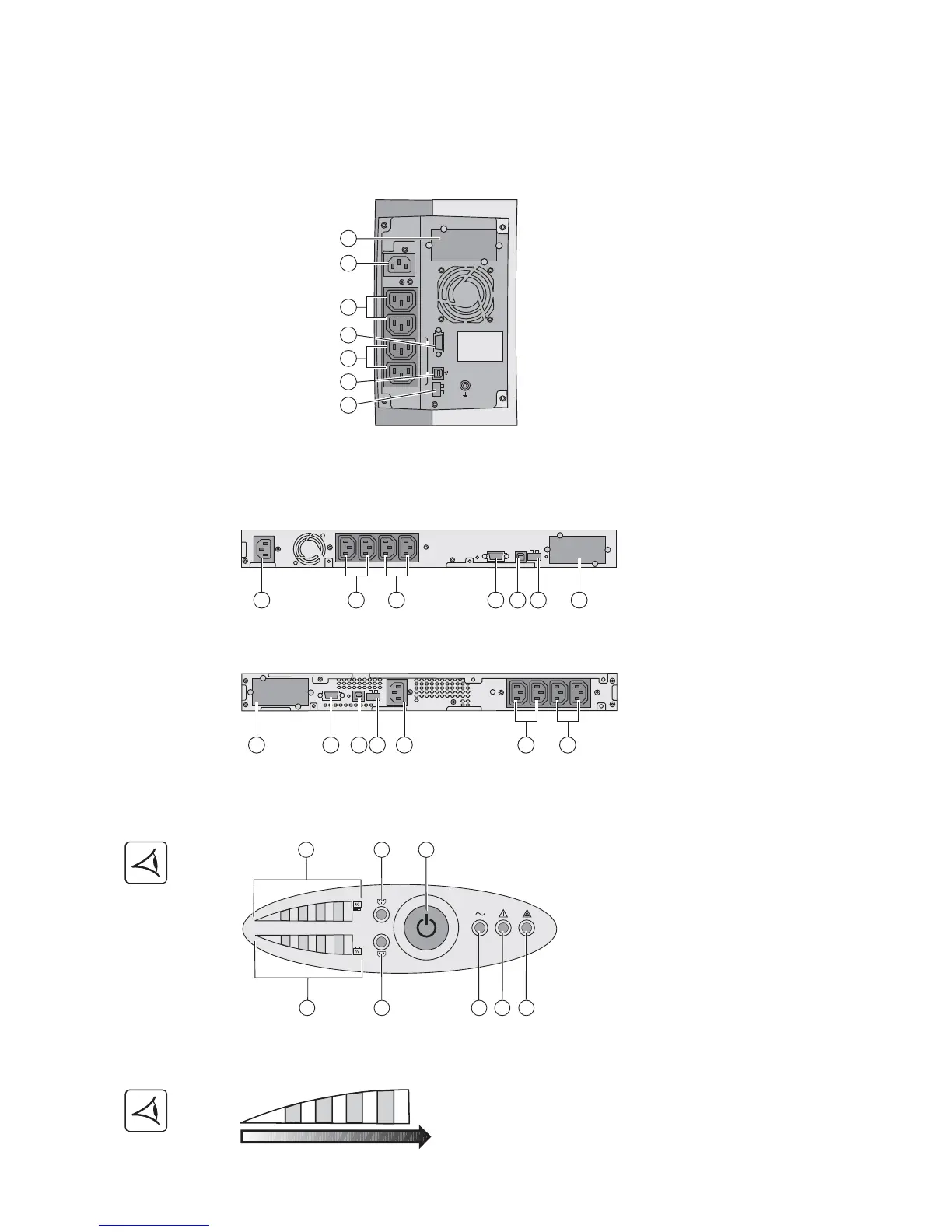

1. Beschrijving
1.2 Achterkant
Evolution 650/850/1150/1550
Evolution 650/850/1150/1550 Rack
1.3 Bedieningspaneel
Staafdisplays (8) en (11)
(1) Plaats voor optionele
communicatiekaart
(2) Aansluiting voor het elektrische
voedingsnet
(3) 2 aansluitingen voor apparatuur
(4) RS232-communicatiepoort
(5) 2 instelbare aansluitingen (1 en 2) voor
apparatuur
(6) USB-communicatiepoort
(7) Connector voor aansluiting van een
Remote On/Off en een noodstop.
(8) Staafdisplay van het afgenomen
uitgangsvermogen
(9) Instelbare aansluiting 1 gevoed
(10) Aan-/Uit-toets (ON/OFF) van de UPS
en de uitgaande contactdozen
(11) Staafdisplay ladingsindicatie accu
(12) Instelbare aansluiting 2 gevoed
(13) Lampje beveiligde apparatuur
(14) Lampje storingsbedrijf
(15) Lampje niet-beveiligde apparatuur
230V/10A Max
RS232
ROO RPO
1
2
Ue/In/Eing
Us/Out/Ausg
I max 6.5A
2
3
5
1
4
6
7
2
4 6 7
1
3 5
2
4 6 7
1
3 5
Evolution 650/850/1150 Rack
Evolution 1550 Rack
2
1
2
9
10
12
13
14
15
11
8
25
50 75 100
%min max

Eaton Evolution 850 Specifications

General

Capacity	850 VA / 510 W
Output Power	510 W
Form Factor	Tower
Battery Type	Sealed Lead-Acid (SLA)
Topology	Line Interactive
Communication Ports	USB
Typical Recharge Time	4-6 hours
Operating Temperature	0 to +40°C
