Eaton Evolution 850 User Manual

34008235DE/AC - Page 7

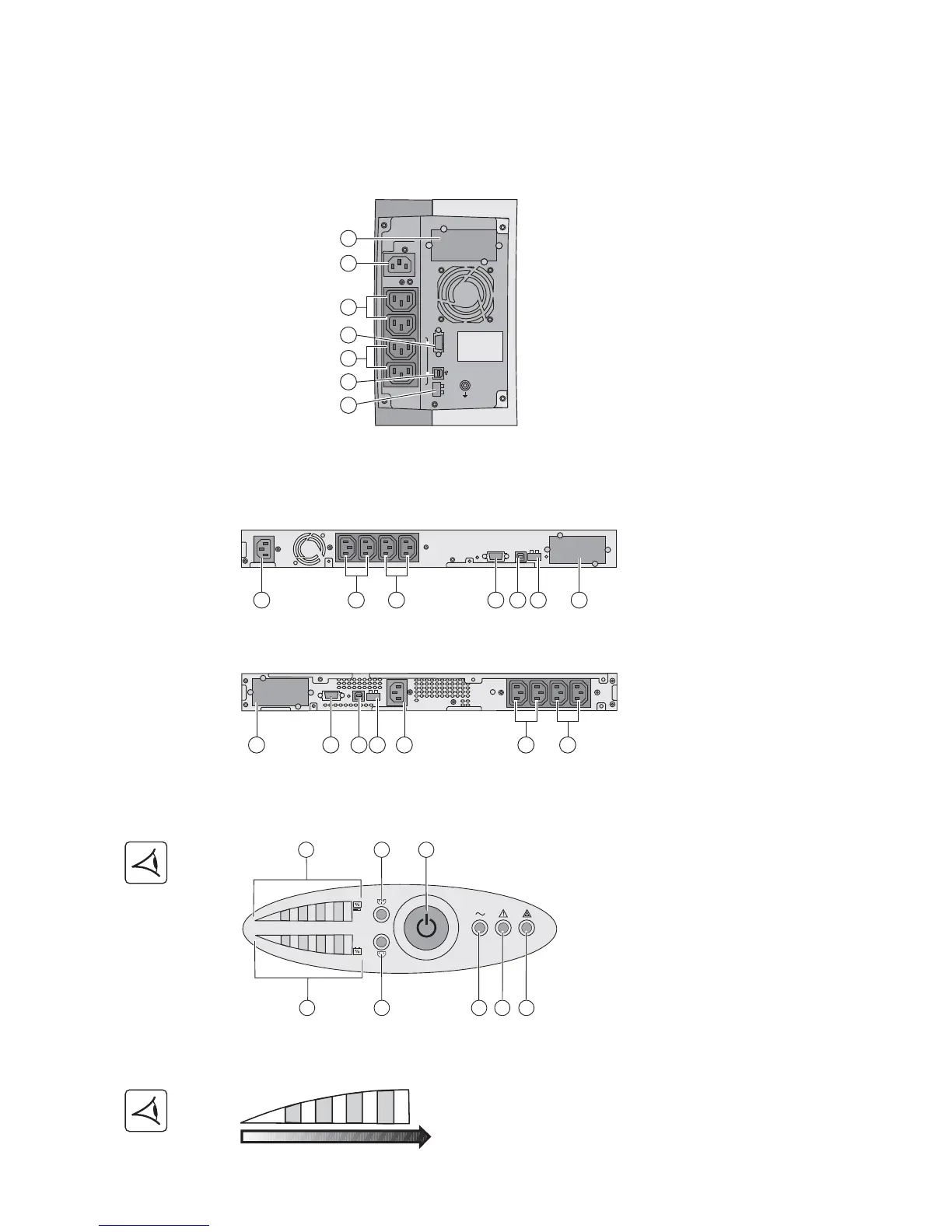

1. Ansichten und Beschreibung
1.2 Rückansicht
Evolution 650 / 850 / 1150 / 1550
Evolution 650 / 850 / 1150 / 1550 Rack
1.3 Bedien- und Anzeigefeld
Balkenanzeige (8) und (11)
(1) Steckplatz für optionale
Kommunikationskarte
(2) Netzanschluss
(3) 2 normale Ausgangssteckdosen
(4) RS232-Schnittstelle
(5) 2 programmierbare
Ausgangssteckdosen (1 und 2)
(6) USB-Schnittstelle
(7) Steckverbinder für EIN/AUS-
Fernbetätigung und NOT-AUS.
(8) Balkenanzeige Auslastungsgrad
(9) Programmierbare Steckdose 1 an
Spannung
(10) EIN/AUS-Taste für USV und
Ausgangsteckdosen
(11) Balkenanzeige Batterieladezustand
(12) Programmierbare Steckdose 2 an
Spannung
(13) LED "Verbraucher geschützt"
(14) LED "Störbetrieb"
(15) LED "Verbraucher nicht geschützt"
230V/10A Max
RS232
ROO RPO
1
2
Ue/In/Eing
Us/Out/Ausg
I max 6.5A
2
3
5
1
4
6
7
2
4 6 7
1
3 5
2
4 6 7
1
3 5
Evolution 650/850/1150 Rack
Evolution 1550 Rack
2
1
2
9
10
12
13
14
15
11
8
25
50 75 100
%min max

Eaton Evolution 850 Specifications

General

Capacity	850 VA / 510 W
Output Power	510 W
Form Factor	Tower
Battery Type	Sealed Lead-Acid (SLA)
Topology	Line Interactive
Communication Ports	USB
Typical Recharge Time	4-6 hours
Operating Temperature	0 to +40°C
