ECG MK 092 - Page 20

20
SK
2. Nasmerujte kruhový otvor na konci výfukovej hadice horúceho vzduchu na otočný kolík zadného krytu
anasaďte ho na zadný kryt vsúlade so smerom západkového spoja otočného kolíka na zadnom kryte
(pozrite obr. 1).
Poznámka: Keď koncový západkový spoj na konci otočného kolíka vyčnieva zo západky, znamená to, že je
západka výfukovej hadice nasadená na svojom mieste.
3. Otáčajte sponou v tvare Cvýfukovej hadice, ktorá je nasunutá na svojom mieste, proti smeru chodu
hodinových ručičiek, aby západkový spoj spony zadného krytu úspešne prešiel vodiacou lištou klzného
vedenia zadného krytu (pozrite obr. 2).
Poznámka: Neotáčajte sponou vtvare Cvýfukovej hadice, ak nie je nasunutá na svojom mieste. Mohlo by
dôjsť kpoškodeniu otočného kolíka na zadnom kryte aspony výfukovej hadice.
2) Inštalácia zostavy výfukovej hadice horúceho vzduchu aprístroja
1. Vytiahnite koniec výfukovej hadice horúceho vzduchu niekoľkými otočeniami;
2. Uchopte držadlo na konci spony vtvare Cľavou rukou akrátky konektor výfukovej hadice pravou rukou,
nasaďte jeden koniec výfukovej hadice, ktorý je odpojený, na západku dna spodného vzduchového
prívodu, silne tlačte sponu výfukovej hadice ľavou rukou, aby výfuková hadica zapadla na západkový
spoj zadného krytu (pozrite obr. 3).
Poznámka: Koniec výfukovej hadice horúceho vzduchu musí dosiahnuť priečky vnútri dna spodného
vzduchového prívodu (pozrite obr. 4).
Niekoľkými otočeniami koncom výfukovej hadice horúceho vzduchu je potrebné nasadiť hadicu na západku
dna spodného vzduchového prívodu. Spona vtvare C, ktorá spína výfukovú hadicu, musí byť pevne pripnutá
kzadnému krytu avýfukovej hadici horúceho vzduchu.

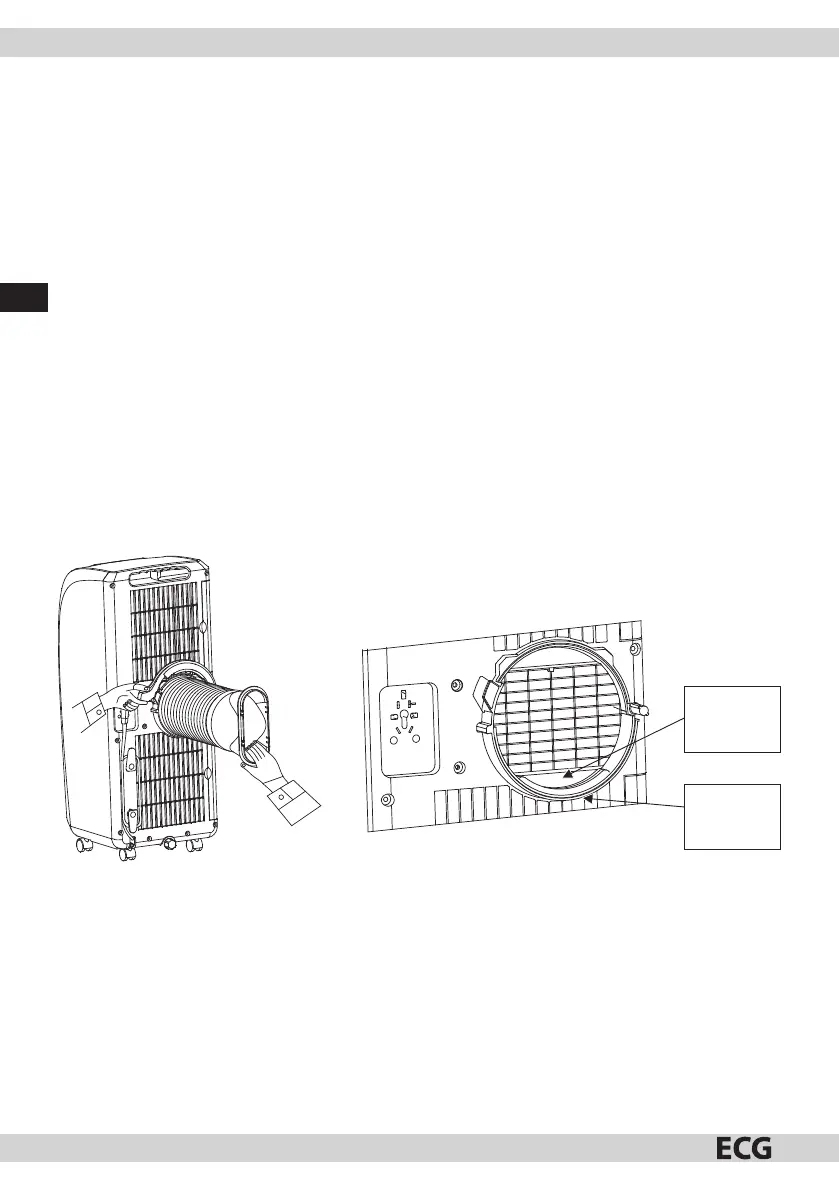

Poloha priečky
dna spodného
vzduchového
prívodu.
Spoj dna
spodného
vzduchového
prívodu
Obr. 3 Obr. 4
3. Držte prístroj jednou rukou akrátky konektor výfukovej hadice druhou rukou; môžu tiež spolupracovať
dve osoby, pričom jedna drží prístroj adruhá ťahá za výfukovú hadicu horúceho vzduchu, čím ju mierne
predlžuje.
Poznámka: Neoddeľujte zostavu výfukovej hadice horúceho vzduchu od prístroja apri odtrhávaní výfukovej
hadice prístroj nenakláňajte.
3) Inštalácia zostavy tesniacej vložky do okna
1. Otvorte spolovice okno anasaďte naň zostavu tesniacej vložky do okna, buď zvislo, alebo vodorovne
(obr. 5 a6).
