3. Otáčejte sponou ve tvaru Cvýfukové hadice, která je nasunuta na svém místě, proti směru hodinových
ručiček, aby západkový spoj spony zadního krytu úspěšně prošel vodicí lištou kluzného vedení zadního
krytu (viz obr. 2).
Poznámka: Neotáčejte sponou ve tvaru Cvýfukové hadice, pokud není nasunuta na svém místě. Mohlo by
dojít kpoškození otočného kolíku na zadním krytu aspony výfukové hadice.
2) Instalace sestavy výfukové hadice horkého vzduchu apřístroje
1. Vytáhněte konec výfukové hadice horkého vzduchu několika otočeními;
2. Uchopte držadlo na konci spony ve tvaru C levou rukou a krátký konektor výfukové hadice pravou
rukou, nasaďte jeden konec výfukové hadice, který je odpojen, na západku dna spodního vzduchového
přívodu, silně tiskněte sponu výfukové hadice levou rukou, aby výfuková hadice zapadla na západkový
spoj zadního krytu (viz obr. 3).
Poznámka: Konec výfukové hadice horkého vzduchu musí dosáhnout příčky uvnitř dna spodního
vzduchového přívodu (viz obr. 4).
Několika otočeními koncem výfukové hadice horkého vzduchu je třeba nasadit hadici na západku dna
spodního vzduchového přívodu. Spona ve tvaru C, která spíná výfukovou hadici, musí být pevně připnuta
kzadnímu krytu avýfukové hadici horkého vzduchu.
Poloha příčky
dna spodního
vzduchového
přívodu.
Spoj dna
spodního
vzduchového
přívodu

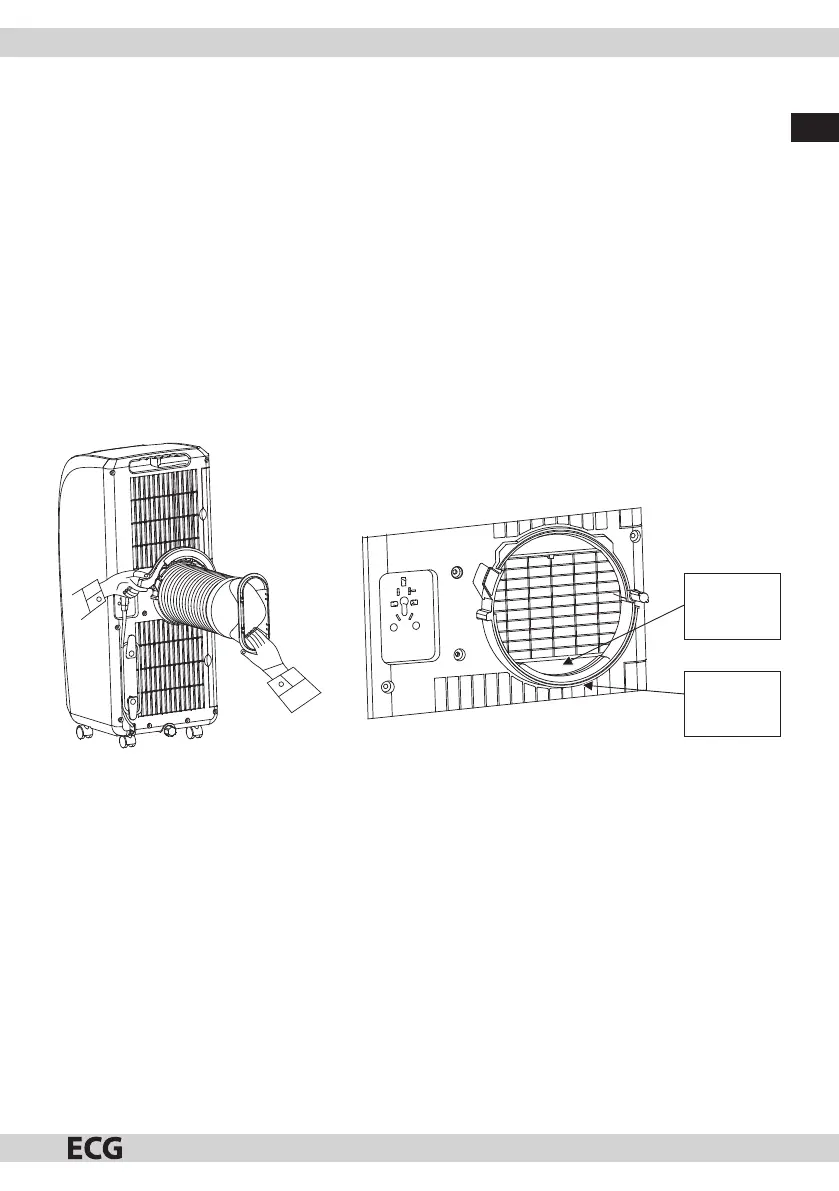

Obr. 3 Obr. 4
3. Držte přístroj jednou rukou akrátký konektor výfukové hadice druhou rukou; mohou také spolupracovat
dvě osoby, přičemž jedna drží přístroj adruhá tahá za výfukovou hadici horkého vzduchu, čímž ji mírně
prodlužuje.
Poznámka: Neoddělujte sestavu výfukové hadice horkého vzduchu od přístroje apři odtrhávání výfukové
hadice přístroj nenaklánějte.
3) Instalace sestavy těsnicí vložky do okna
1. Otevřete napůl okno anasaďte na něj sestavu těsnicí vložky do okna, buď svisle, nebo vodorovně (obr.5
a6).
2. Odsuňte od sebe části sestavy těsnicí vložky do okna, upravte vzdálenost částí sestavy tak, aby oba
konce sestavy byly vkontaktu srámem okna, aupevněte části sestavy pomocí měděných šroubů.
