Assembler l'arbre
ASSEMBLAGE

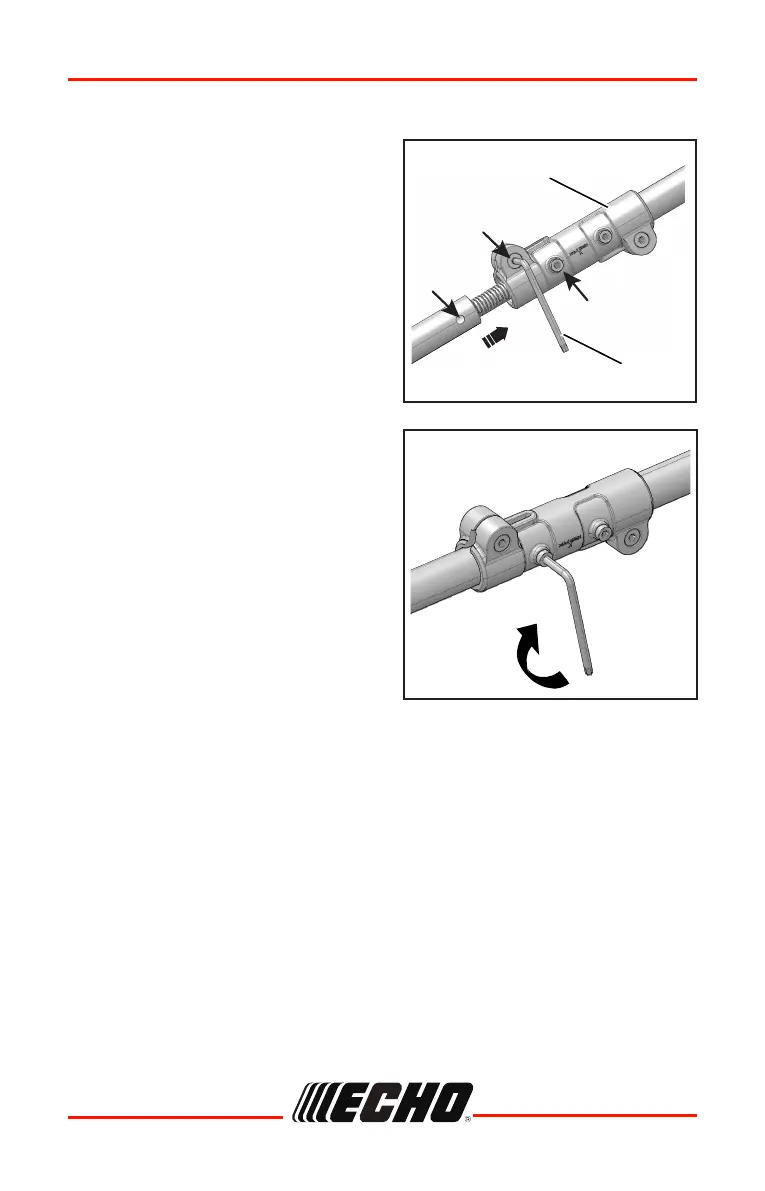

1. Desserrer les vis (A,B) sur le
coupleur (7) avec la clé (12).
2. Alignez le trou de positionnement
(C) à l'arbre inférieur avec la vis
(B) et faites glisser les deux arbres
ensemble.
3. Tournez l'arbre inférieur jusqu'à ce
que la vis (B) se verrouille dans le
trou de positionnement.
4. Serrez les vis (B,A).
A
B
C
12
7
