Prima di iniziare
Prim a di iniziare
Montaggio

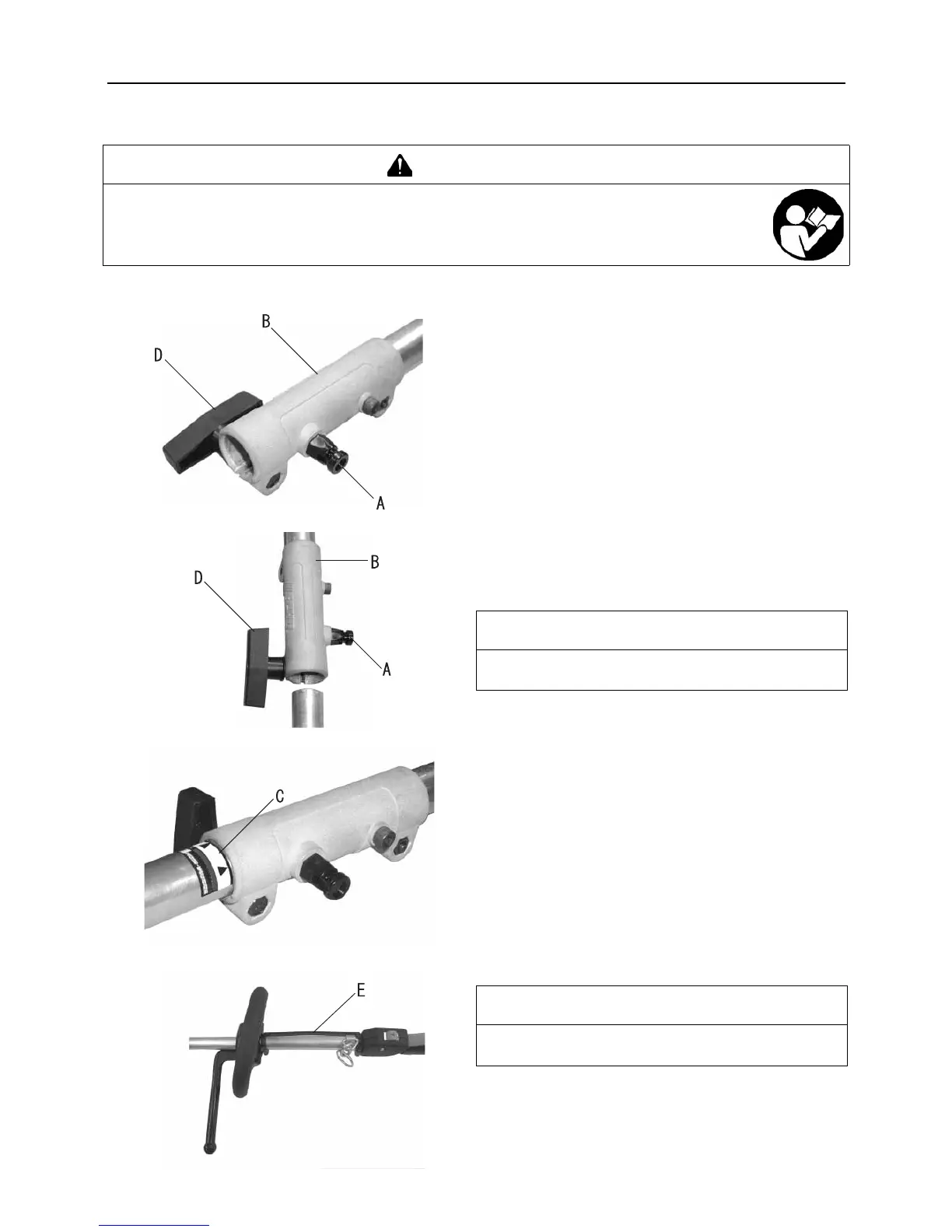

Montaggio dell'albero dell'accessorio
1. Posizionare il gruppo albero/testa dell'unità su una superfi-
cie piana.
2. Tirare il perno (A) e ruotarlo di un 1/4 di giro in senso antio-
rario per bloccarlo in posizione.
3. Rimuovere il distanziale di cartoncino, se necessario.
4. Innestare con cautela il gruppo albero motore nell'accoppia-
tore (B) fino alla decalcomania (C), prestando attenzione
che l'albero motore inferiore interno si innesti correttamente
nell'attacco quadro dell'albero motore superiore.
5. Ruotare il perno (A) di 1/4 di giro in senso orario per inne-
starlo nel foro dell'albero inferiore. Accertarsi che il perno sia
innestato correttamente ruotando l'albero motore inferiore. Il
perno dovrebbe innestarsi con uno scatto nell'accoppiatore.
Se innestato completamente, l'albero non dovrebbe più ruo-
tare.
6. Fissare il gruppo albero inferiore inferiore all'accoppiatore
serrando la manopola di fissaggio (D).
7. Per lo smontaggio, invertire la sequenza delle istruzioni di
montaggio.
Regolazione dell'impugnatura
AVVERTENZA
Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il
prodotto.
L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.
NOTA
L'alloggiamento del cuscinetto inferiore e la testa dell'unità de-
vono essere in linea con il motore.
NOTA
Il nastro (E) mostra la distanza minima per l'impugnatura ante-
riore.
