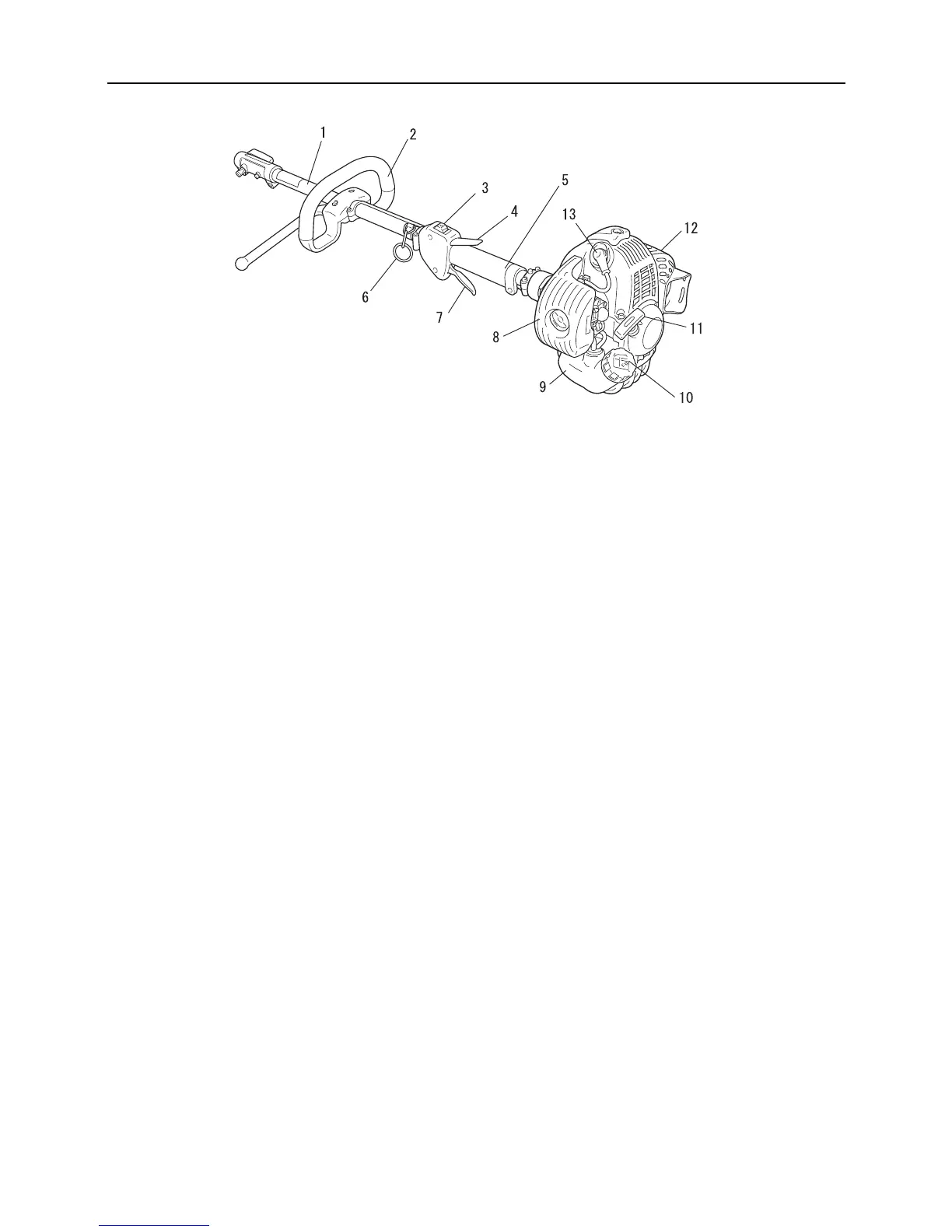

1. ARBRE DE TRANSMISSION SUPERIEUR Comprend la
poignée arrière (droite), la poignée semi-circulaire
(avant gauche), le câble d'entraînement flexible, le cou-
pleur de l'arbre de transmission et la tête de l'appareil.
2. Poignée semi-circulaire La poignée semi-circulaire
(avant) doit être montée sur l'arbre de transmission su-
périeur et positionnée de sorte à offrir une position opti-
male pour le travail de coupe et le confort de l'utilisateur.
3. Interrupteur marche/arrêt. « Interrupteur à glissière »
monté sur le dessus du boîtier de la gâchette d'accél-
érateur. Basculer l'interrupteur vers l'avant pour MAR-
CHE, vers l'arrière pour ARRET.
4. Blocage de la gâchette. Bloque la gâchette en position
de ralenti jusqu'à ce que l'utilisateur puisse positionner
correctement sa main droite sur la poignée.
5. ?POIGNEE Poignée arrière (droite).
6. Point d'accrochage. Dispositif sur lequel le harnais peut
être accroché.
7. Gâchette d'accélérateur. Activée par le doigt de l'utilisa-
teur pour contrôler le régime moteur.
8. Couvercle de filtre à air. Recouvre le filtre à air.
9. Réservoir de carburant Contient le carburant et le filtre à
carburant.
10. Bouchon du réservoir de carburant. Ferme le réserv-
oir de carburant.
11. Poignée de lanceur. Tirer sur la poignée pour démarrer
le moteur.
12. Couvercle de silencieux. Recouvre le silencieux pour
empêcher tout contact avec la surface brûlante du silen-
cieux.
13. Bougie d'allumage
