Assemblage
Assemblage de l'arbre de l'outil

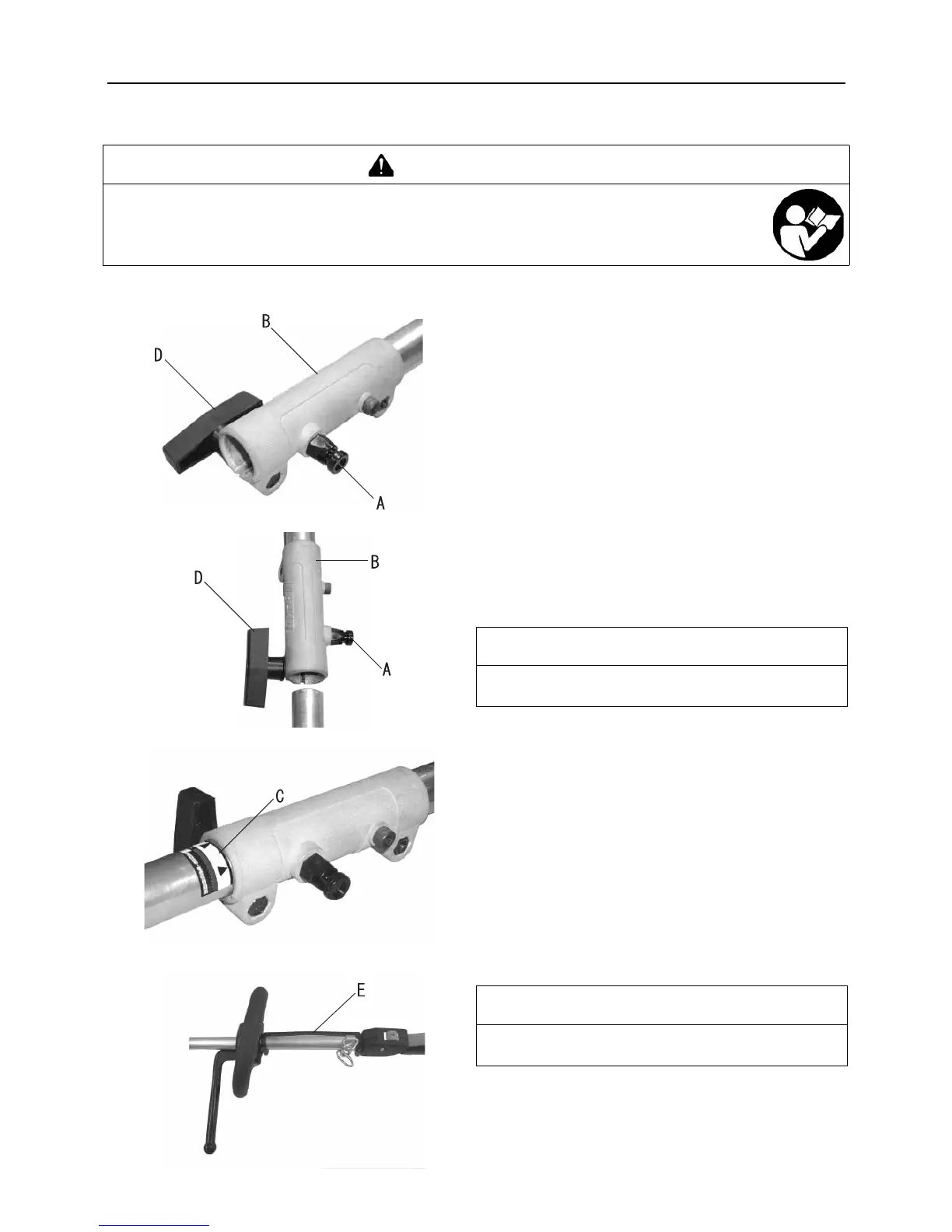

1. Disposer la tête de l'appareil/l'arbre sur une surface plane.
2. Tirer la goupille de positionnement (A) et la tourner d'1/4 de
tour dans le sens inverse des aiguilles d'une montre en po-
sition de blocage.
3. Retirer l'entretoise en carton si nécessaire.
4. Insérer soigneusement l'arbre de transmission de l'outil
dans le coupleur (B) jusqu'à la ligne d'assemblage tracée sur
l'étiquette (C), en vérifiant que l'arbre de transmission infér-
ieur intérieur s'enclenche dans la prise à carré conducteur
de l'arbre de transmission supérieur.
5. Tourner la goupille de positionnement (A) d'1/4 de tour dans
le sens des aiguilles d'une montre pour l'enclencher dans
l'orifice de l'arbre inférieur. Vérifier que la goupille de posi-
tionnement est bien enclenchée en tournant l'arbre de trans-
mission inférieur. La goupille de positionnement doit
parfaitement s'enclencher dans le coupleur. Ainsi, l'arbre ne
peut plus tourner.
6. Fixer l'arbre inférieur sur le coupleur en serrant le bouton de
serrage (D).
7. Pour le démontage, inverser les instructions de montage.
Réglage de la poignée
AVERTISSEMENT
Lire attentivement le manuel d'utilisation pour s'assurer que l'appareil est monté correctement.
 L'utilisation d'un appareil monté de façon incorrecte entraîne un risque d'accident ou de blessure grave.
REMARQUE
Le corps de palier inférieur et la tête doivent être alignés avec
le moteur.
REMARQUE
Le collier (E) indique l'espace minimal pour l'emplacement de
la poignée avant.
