26
Mantenimiento y cuidados

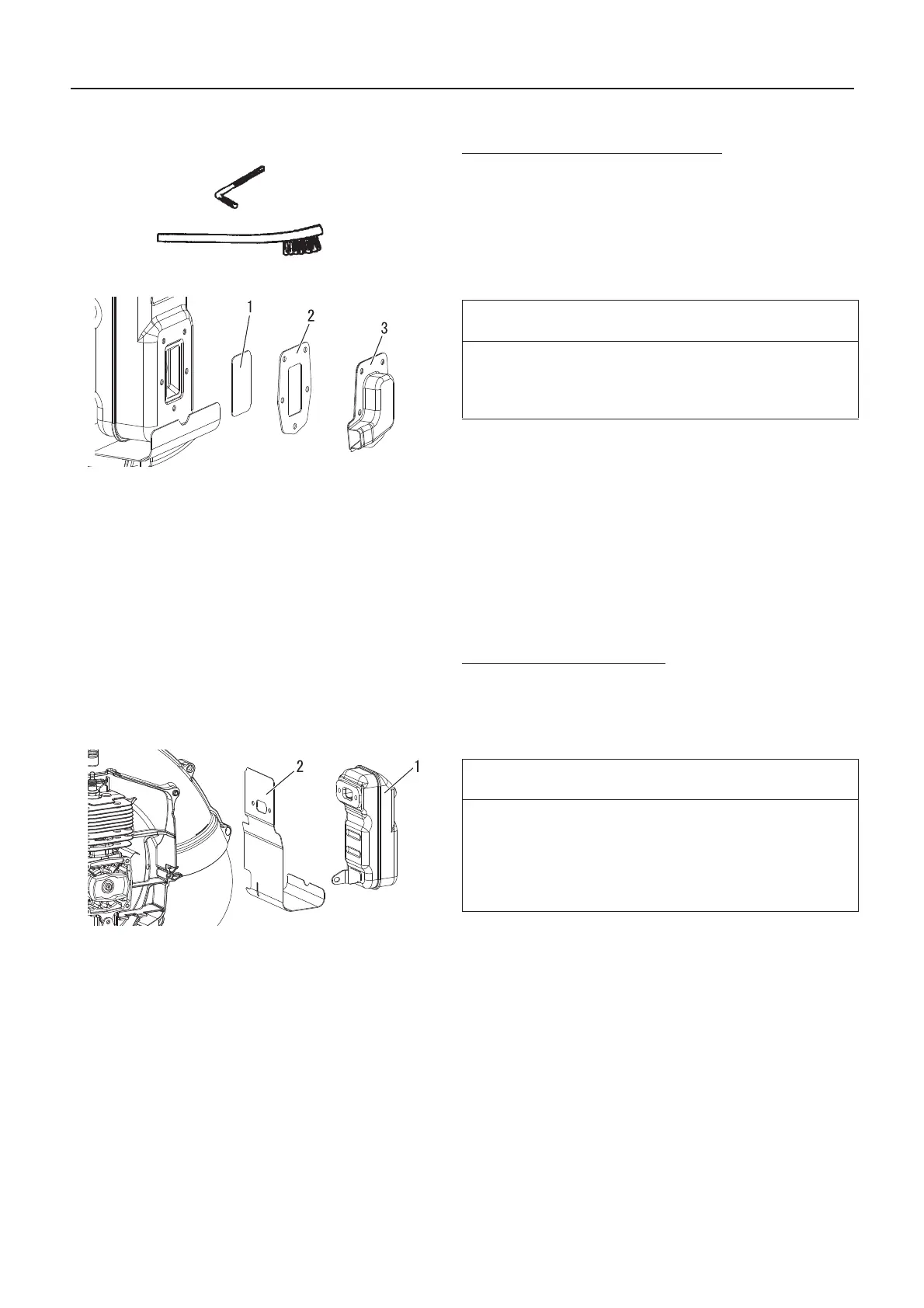

Sistema de escape
Pantalla protectora del apaga chispas
Herramientas necesarias: Llave Torx en L T27, cepillo metáli-
co suave
Piezas necesarias: Pantalla protectora del apaga chispas,
junta
1. Desconecte el cable de la bujía.
2. Extraiga el arranque de retroceso (4 tornillos).
3. Extraiga la tapa del motor: 4 tornillos.
4. Extraiga la tapa del apagachispas, la junta y la pantalla pro-
tectora del apagachispas del silenciador. Sustituya la panta-
lla si tiene depósitos de carbonilla acumulados.
5. Monte la pantalla protectora del apaga chispas, las juntas y
las tapas.
6. Instale la tapa del motor y el arranque de retroceso.
7. Conecte el cable de la bujía.
Silenciador y puerto de salida
Herramientas necesarias: Llave Torx en L T27, llave hexago-
nal de 5 mm, raspador de madera o plástico
Piezas necesarias: Junta
1. Desconecte el cable de la bujía.
2. Extraiga el arranque de retroceso (4 tornillos).
3. Extraiga la tapa del motor: 4 tornillos.
4. Retire el silenciador y la junta.
5. Limpie el puerto de salida del cilindro con cuidado de no ra-
yar el cilindro ni el pistón, utilizando un raspador de madera
o de plástico.
6. Monte la junta y el silenciador.
1. Pantalla protectora del
apaga chispas
3. Tapa del apagachispas
2. Junta
IMPORTANTE
Los depósitos de carbonilla en el silenciador provocarán una
reducción de la potencia del motor y su sobrecalentamiento. La
pantalla protectora del apaga chispas debe revisarse periódi-
camente.
1. Silenciador 2. Junta
IMPORTANTE
Los depósitos de carbonilla del puerto de salida del cilindro y
del silenciador provocarán una reducción del rendimiento del
motor y el sobrecalentamiento del mismo. El puerto de salida
del silenciador debe revisarse periódicamente. Tenga cuidado
de no rayar el cilindro o el pistón al limpiar el puerto de salida
del cilindro.
