11
Prima di iniziare

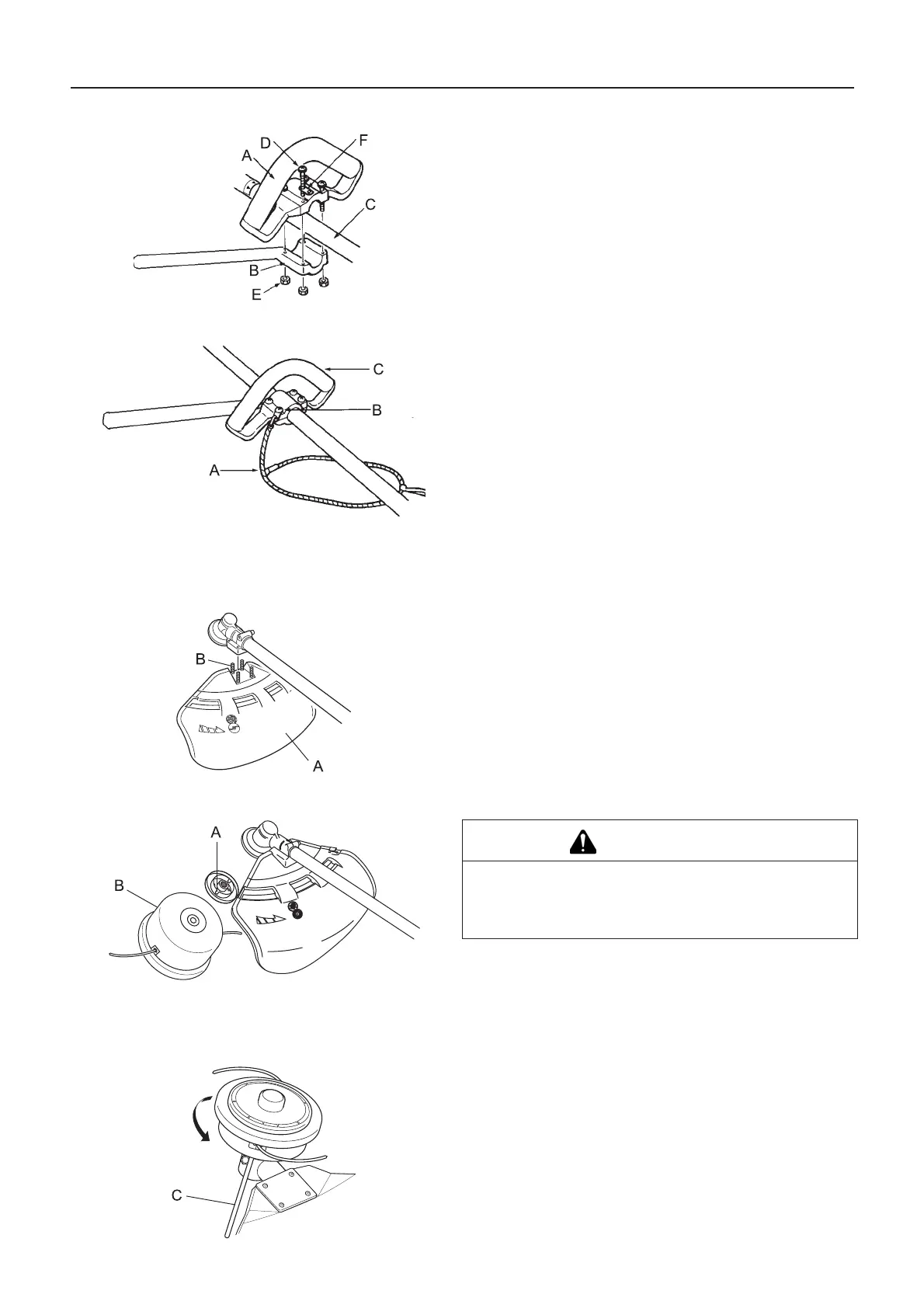

Montaggio dell'impugnatura ad anello
1. Montare l'impugnatura anteriore (A) e la staffa (B) sul tubo
dell'albero (C) senza serrare.
2. Regolare la posizione dell'impugnatura anteriore fino a otte-
nere una posizione comoda.
3. Serrare saldamente le viti (M5×35) (D) e i dadi (E). - Una del-
le 4 viti deve essere serrata insieme al gancio (F) come indi-
cato.
Cinghia a spalla
1. Adattare la lunghezza della fascia dello zaino per garantire
la comodità.
2. Poiché la cinghia è elastica e regolabile, è consigliabile col-
legare la cinghia (A) ai ganci (B) situati sull'impugnatura an-
teriore (B) e sulla fascia sinistra o destra dello zaino per
assicurare un utilizzo comodo ed esente da fatica.
Montaggio della protezione
1. Montare la protezione (A) alla porzione di supporto della tra-
smissione angolare e serrare i 4 bulloni (B).
Montaggio della testina a filo di nylon
1. Inserire l'utensile di bloccaggio in un foro situato sul lato de-
stro della trasmissione angolare, forzando al contempo la
molla porta disco sul lato sinistro.
2. Inserire ulteriormente l'utensile di bloccaggio nell'asola (A)
per il bloccaggio del fermo della lama per fissare l'alberino di
uscita.
3. Avvitare la testina a filo di nylon (B) sull'albero (in senso an-
tiorario) fino a che non è ben salda.
4. Smontare l'utensile di bloccaggio (C).
1. Impugnatura anteriore
2. Gancio
3. Cinghia
ATTENZIONE
Fissare saldamente saldamente l'alberino di uscita con
l'utensile di bloccaggio per impedire la rotazione dell'al-
berino di uscita durante il montaggio della testina a filo
di nylon.
