Avant de commencer
Assemblage

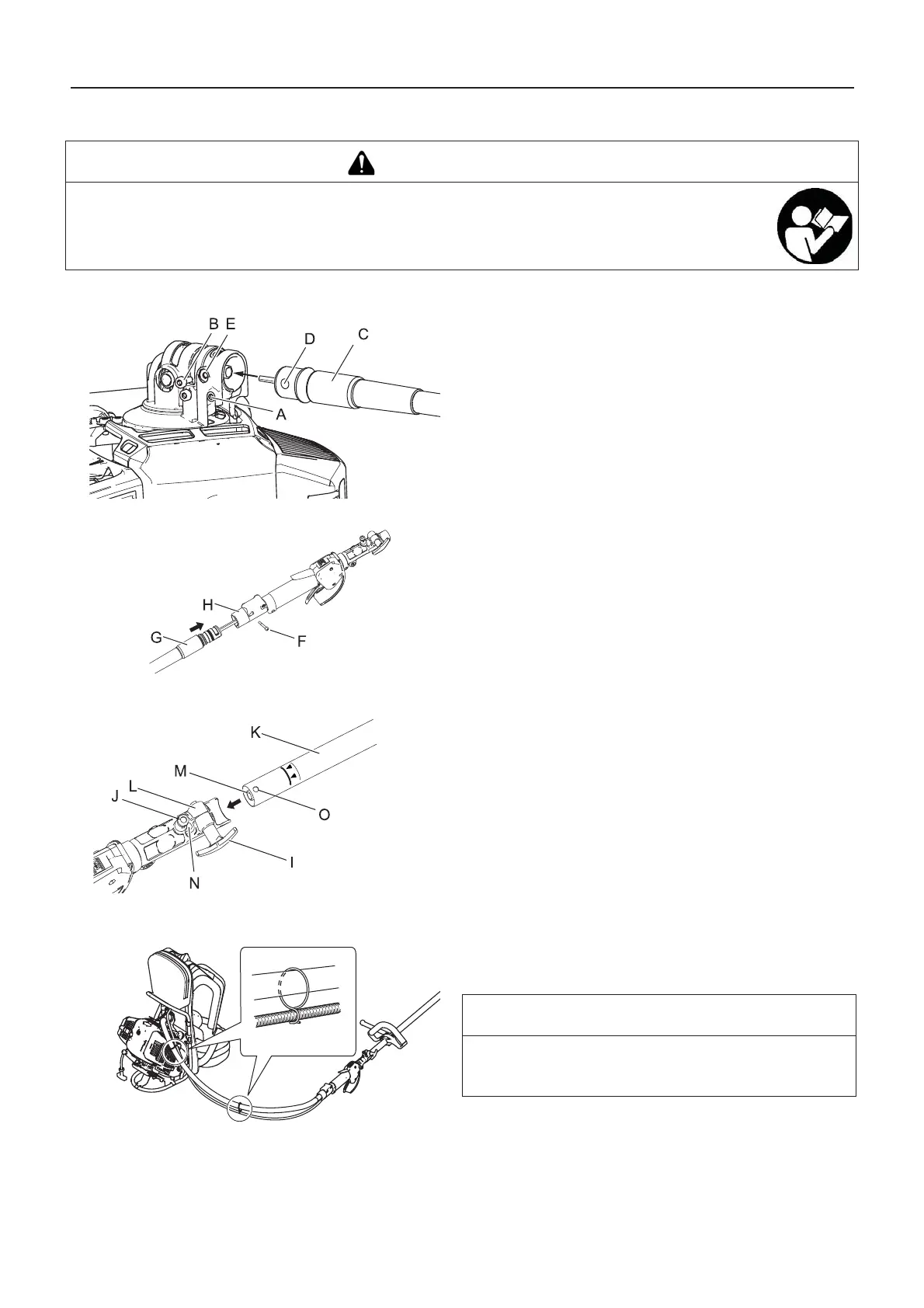

Assemblage de la barre de travail
1. Desserrer le boulon (A).
2. Desserrer l'ergot d'arrêt (B).
3. Insérer l'ensemble de tige flexible (C) dans le renvoi d'angle.
4. Aligner l'orifice de l'ensemble de tige flexible (D) avec l'ori-
fice du renvoi d'angle (E).
5. Serrer l'ergot d'arrêt et le boulon.
6. Retirer l'ergot d'arrêt (F).
7. Insérer l'ensemble de tige flexible (G) dans le tuyau de la gâ-
chette.
8. Serrer l'ergot d'arrêt.
9. Dévisser le bouton de serrage (I).
10. Tirer la goupille de positionnement (J) et la tourner d'1/4 de
tour dans le sens inverse des aiguilles d'une montre en po-
sition de blocage.
11. Insérer l'ensemble de la barre de travail (K) dans le coupleur
(L) tout en alignant la douille (M) avec la tige flexible (N).
12. Tourner la goupille de positionnement de 1/4 de tour dans le
sens des aiguilles d'une montre pour l'enclencher dans l'ori-
fice de la barre de travail. Vérifier que la goupille de position-
nement est bien enclenchée en tournant la barre de travail.
La goupille de positionnement doit parfaitement s'enclen-
cher dans le coupleur. Ainsi, l'arbre ne peut plus tourner.
13. Serrer l'ergot d'arrêt.
14. Les deux colliers fixés à l'ensemble de tige flexible doivent
être placés aux positions adéquates sur le câble de l'accélé-
rateur (à égale distance sur la longueur de la tige flexible).
AVERTISSEMENT
Lire attentivement le manuel d'utilisation pour s'assurer que l'appareil est monté correctement.
L'utilisation d'un appareil monté de façon incorrecte entraîne un risque d'accident ou de blessure grave.
REMARQUE
Pour le démontage, inverser les instructions de montage.
Insérer la protection en plastique dans le coupleur afin d'évi-
ter une fuite de graisse.
