Avant de commencer

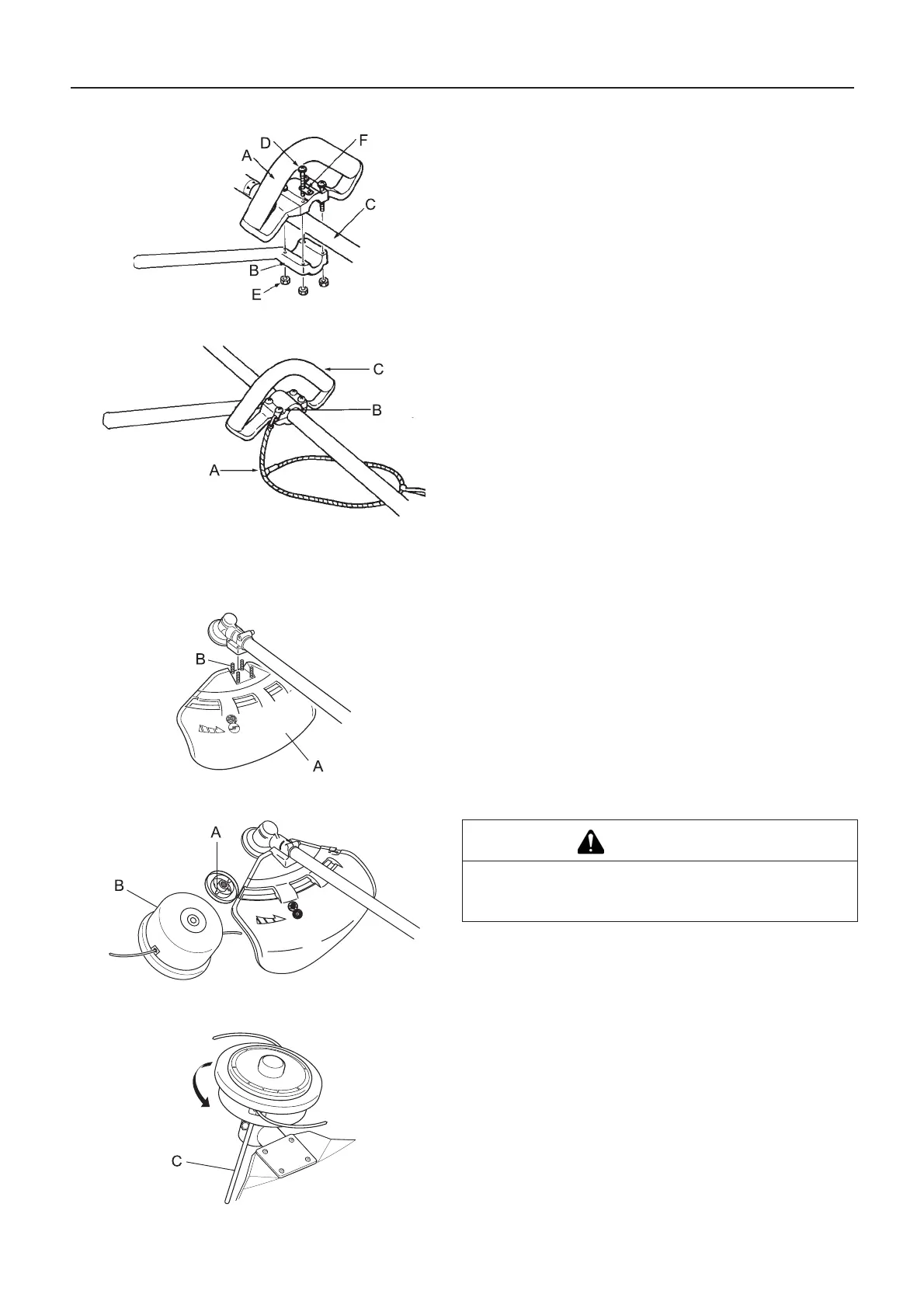

Assemblage de la poignée semi-circulaire
1. Monter la poignée avant (A) et le support (B) sur le tube de
transmission (C) sans les serrer.
2. Ajuster la position de la poignée avant pour optimiser le
confort d'utilisation.
3. Serrer fermement les vis (M5×35) (D) et les écrous (E). -
Une des 4 vis doit être fixée sur la plaque de fixation (F)
comme illustré.
Harnais
1. Régler la longueur de la bandoulière supportant le groupe
moteur dorsal pour assurer un confort optimal.
2. La sangle étant élastique et réglable, il est recommandé de
relier la sangle (A) aux plaques de fixation (B) situées sur la
poignée avant (C) et sur la bandoulière gauche ou droite du
groupe moteur dorsal afin de permettre une utilisation facile
et confortable.
Montage du protecteur d'outil
1. Placer le protecteur d'outil (A) sur la zone de fixation du ren-
voi d'angle et serrer 4 boulons (B).
Montage de la tête de coupe à fil nylon
1. Insérer l'outil de blocage dans l'orifice situé sur le côté droit
du renvoi d'angle tout en poussant le ressort de retenue vers
la gauche.
2. Enfoncer l'outil de blocage dans le trou de blocage de
flasque (A) pour fixer l'arbre de sortie.
3. Visser la tête de coupe à fil nylon (B) sur l'arbre (dans le sens
inverse des aiguilles d'une montre) en s'assurant qu'elle est
bien serrée.
4. Retirer l'outil de blocage (C).
1. Poignée avant
2. Plaque de fixation
3. Sangle
ATTENTION
Fixer solidement l'arbre de sortie à l'aide de l'outil de
blocage pour éviter qu'il ne tourne lors de la pose de la
tête de coupe à fil nylon.
