10
Bevor Sie beginnen
Zusammenbau

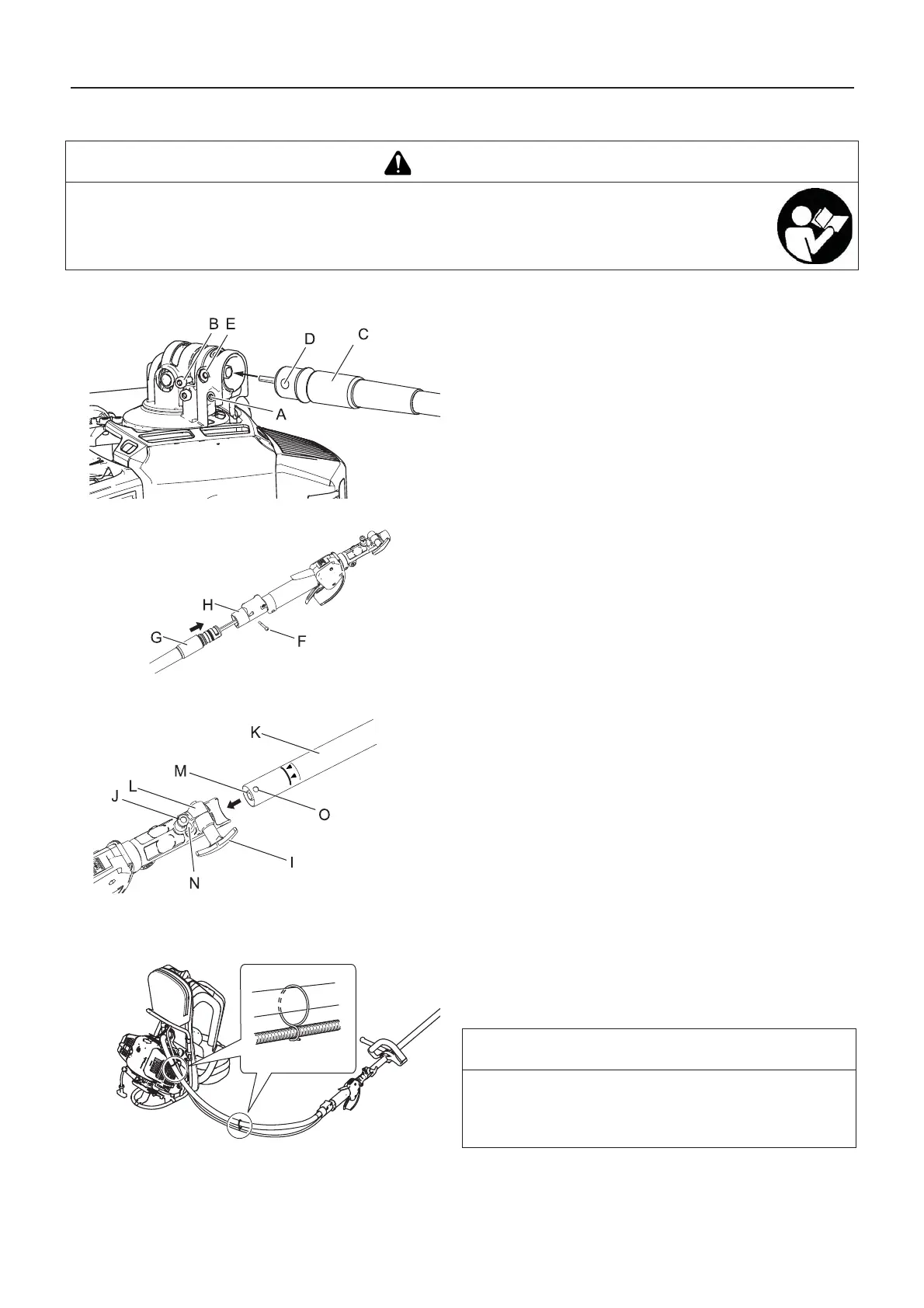

Montage der Antriebswelle
1. Den Bolzen lösen (A).
2. Entfernen Sie den Verriegelungsbolzen (B).
3. Fügen Sie die flexible Wellenbaugruppe (C) in das
Winkelgetriebe ein.
4. Richten Sie die Öffnung der flexiblen Baugruppe (D) an der
Öffnung des Winkelgetriebes (E) aus.
5. Ziehen Sie Verriegelungsbolzen und Bolzen an.
6. Entfernen Sie den Verriegelungsbolzen (F).
7. Setzen Sie die flexible Wellenbaugruppe (G) in das
Hebelrohr ein.
8. Ziehen Sie den Verriegelungsbolzen fest.
9. Lösen Sie den Feststeller (I).
10. Ziehen Sie den Positionierstift (J) heraus, und drehen Sie ihn
zur Entriegelung um eine Viertelumdrehung nach links.
11. Fügen Sie die Antriebswelle (K) in das Verbindungselement
(L) ein, während Sie die Fassung (M) an der flexiblen Welle
(N) ausrichten.
12. Drehen Sie den Positionierstift um eine Vierteldrehung nach
rechts, bis er im Betriebsrohrloch einrastet. Achten Sie
darauf, dass der Positionierstift vollständig eingerastet ist,
indem Sie versuchen, die Antriebswelle zu drehen. Der
Positionierstift muss im Verbindungselement einschnappen
und darf nicht hervorstehen. Durch das vollständige
Einrasten wird vermieden, dass sich die Welle dreht.
13. Ziehen Sie den Verriegelungsbolzen fest.
14. Die zwei Klemmen an der flexiblen Wellenbaugruppe
müssen an geeigneten Stellen am Gaszug befestigt werden
(im gleichen Abstand über die Länge der flexiblen
Wellenbaugruppe).
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt
korrekt zusammenbauen.
Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen
führen.
HINWEIS
Zum Zerlegen die Schritte in umgekehrter Reihenfolge
durchführen. Setzen Sie die Kunststoffkappe am
Verbindungselement ein, um eine Fettundichtigkeit zu
vermeiden.
