11
Bevor Sie beginnen

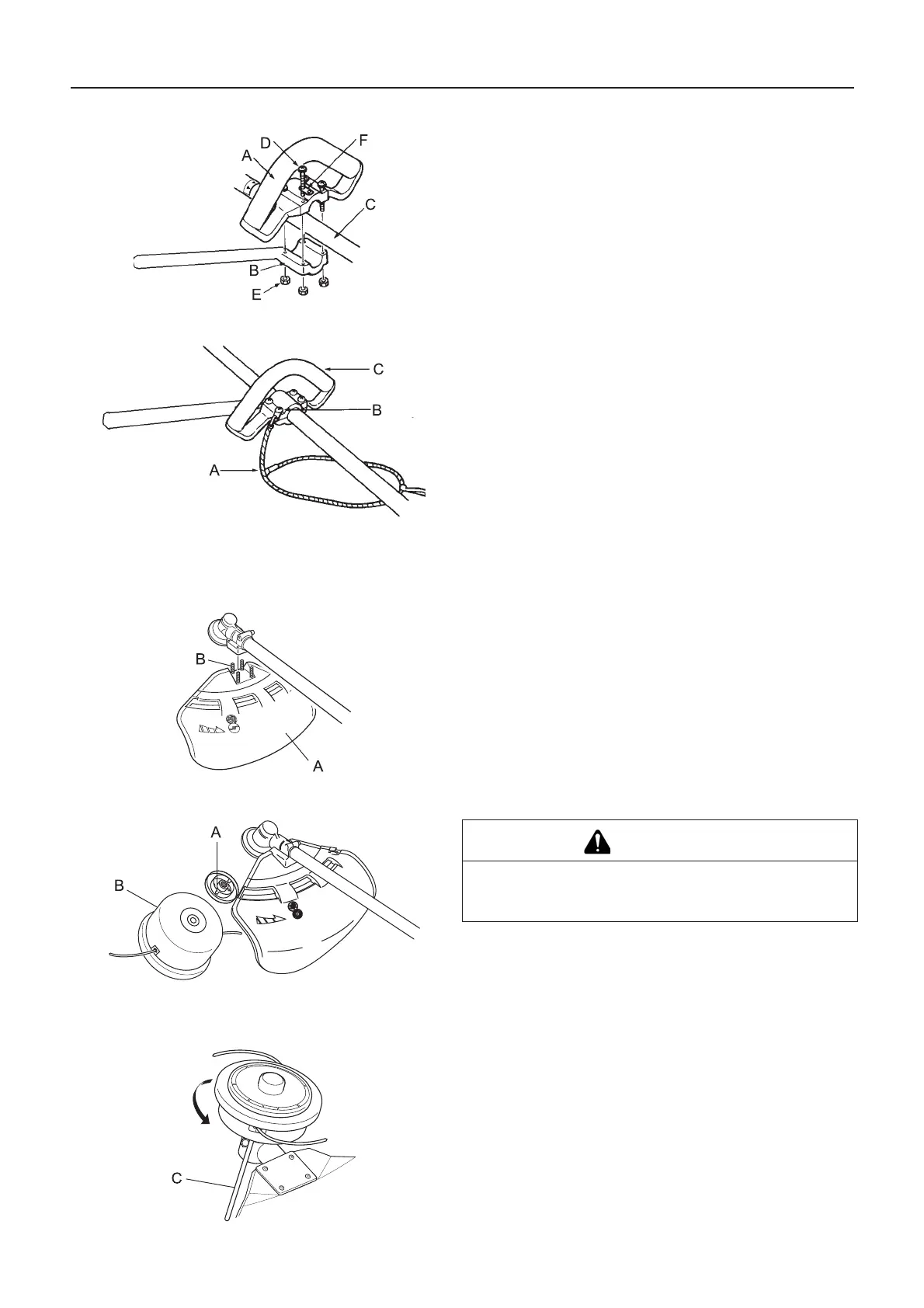

Befestigung des Rundgriffs
1. Befestigen Sie den vorderen Griff (A) und den Schutzhalter
(B) lose am Antriebswellenrohr (C).
2. Stellen Sie den vorderen Griff auf eine bequeme Position
ein.
3. Ziehen Sie die Schrauben (M5×35) (D) und Muttern (E) fest.
- Eine der 4 Schrauben muss wie abgebildet zusammen mit
der Hängescheibe (F) festgezogen werden.
Schultergurt
1. Stellen Sie die Länge des Rückentragbands auf
komfortablen Sitz ein.
2. Da der Gurt (A) elastisch und einstellbar ist, sollte er an den
Hängescheiben (B) am vorderen Griff (C) und dem linken
oder rechten Rückentragband angeschlossen werden, um
einen ermüdungsfreien und komfortablen Betrieb zu
ermöglichen.
Montage des Schutzschilds
1. Befestigen Sie das Schutzschild (A) am Winkelgetriebe und
ziehen Sie die 4 Schrauben (B) fest.
Montage des Nylonfadenkopfs
1. Stecken Sie das Arretierwerkzeug in das Loch auf der
rechten Seite des Winkelgetriebes. Drücken Sie dabei die
Rückhaltefeder nach links.
2. Stecken Sie das Arretierwerkzeug in das Arretierungsloch
(A) der Fixierplatte, um den Werkzeugaufnahmebolzen zu
blockieren.
3. Schrauben Sie den Nylonfadenkopf (B) (durch Drehen
gegen den Uhrzeigersinn) auf die Welle auf, und ziehen Sie
ihn gut fest.
4. Entfernen Sie das Arretierwerkzeug (C).
1. Vorderer Griff
2. Hängescheibe
3. Gurt
VORSICHT
Verhindern Sie mit Hilfe des Arretierwerkzeugs ein
Mitdrehen des Werkzeugaufnahmebolzens, bevor Sie
den Fadenkopf montieren.
