23
Manutenzione e cura

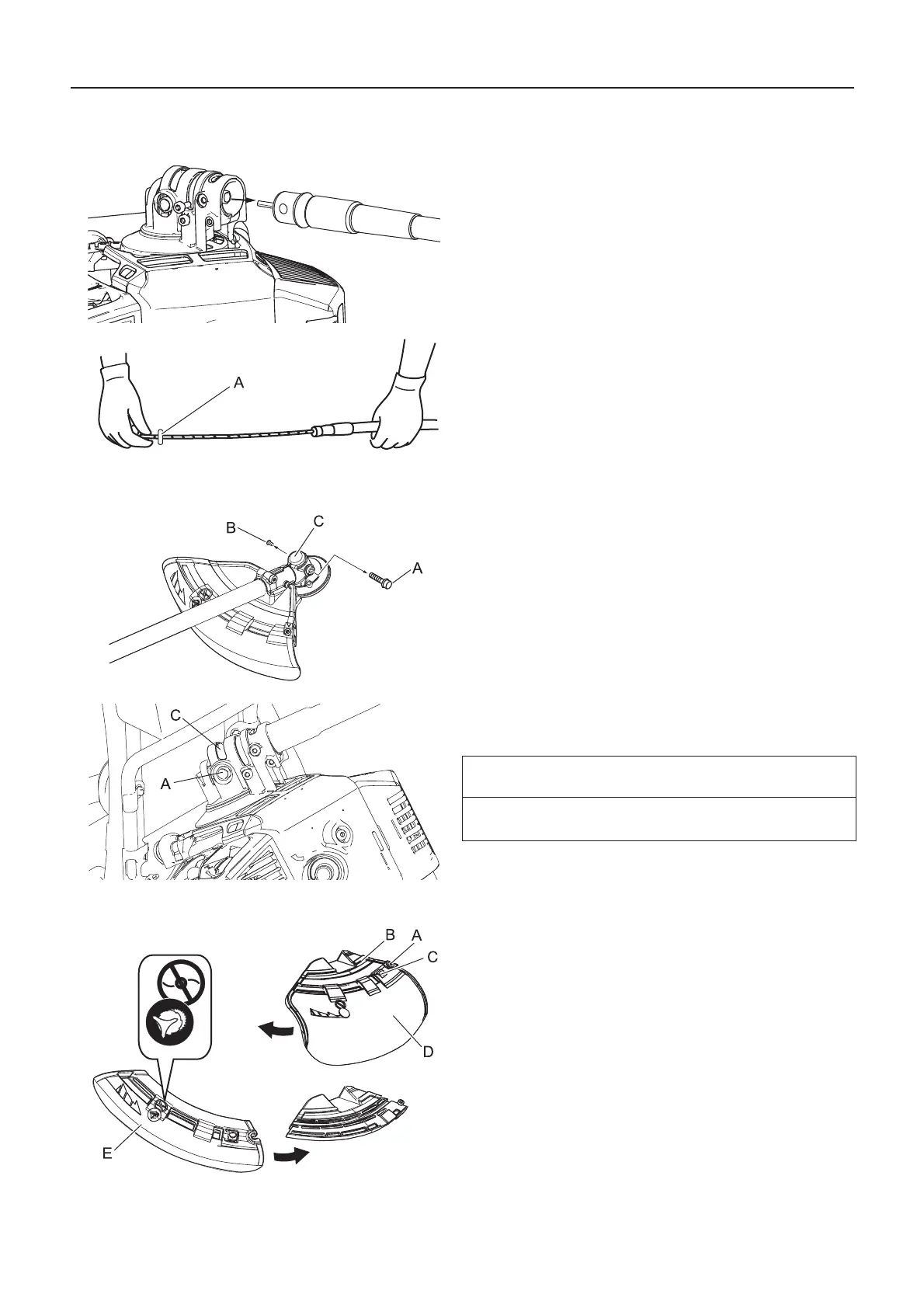

Lubrificazione dell'albero flessibile
La superficie dell’albero flessibile deve essere sottoposta a in-
grassaggi periodici.
Al momento della consegna dalla fabbrica, tale componente è
già preingrassato; successivamente, l’intera superficie dell’al-
bero flessibile dovrà essere ingrassata uniformemente ogni 18
ore utilizzando circa 10 mL di grasso.
1. Estrarre il gruppo dell’albero flessibile dalla trasmissione an-
golare.
2. Estrarre l’albero flessibile dal gruppo dell’albero flessibile.
3. Utilizzare lo stesso tipo di grasso impiegato per la trasmis-
sione angolare.
4. Durante il riassemblaggio, è preferibile installare l’albero
flessibile all’inverso, e il finecorsa (A) deve essere installato
sul lato della trasmissione angolare dell’albero flessibile.
Trasmissione angolare
1. Rimuovere il tappo (A) e la vite di scarico (B) dalla trasmis-
sione angolare (C).
2. Aggiungere del grasso nella trasmissione fino a quando
quello esausto non inizia ed essere espulso. Se necessario,
utilizzare una pompa a bassa pressione.
3. Applicare nuovamente la vite di scarico e il tappo.
1. Rimuovere il tappo (A) dalla trasmissione angolare (C).
2. Se necessario, aggiungere grasso con una pompa a bassa
pressione.
3. Rimontare il tappo.
Procedura di sostituzione della protezione
Esistono due tipi di protezioni: nella fattispecie, una viene uti-
lizzata esclusivamente per la testina a filo di nylon e l'altra
esclusivamente per il disco metallico. Quando si utilizza il di-
sco metallico, servirsi della protezione corrispondente.
1. Allentare completamente il bullone (A) sul lato destro del
supporto (B) per far scorrere la protezione. Il bullone stesso
non può essere rimosso dal supporto.
2. Spingendo il pulsante (C), far scorrere la protezione (D) ver-
so sinistra e toglierla.
3. Collocare la protezione dell'altro tipo (E) nella scanalatura e
farla scorrere verso destra fino all'arresto. Non dimenticare
di serrare il bullone.
IMPORTANTE
Utilizzare grasso originale di YAMABIKO CORPORATION
(Codice ricambio: X695-000010).
