Prima di iniziare
Per evitare l'allentamento del cavo acceleratore fissatelo al tubo
dell'albero (2 posizioni) con i fermi di fissaggio.
Regolate dell'impugnatura
Svitate le 4 viti montaggio impugnatura destra e bulloneimpugna-
tura (8 mm).
Regolate l'inclinazione dell'impugnatura destra e sinistra nella
posizione adeguata (comoda per il lavoro) e stringete bene una
bullone montaggio impugnatura (8 mm) e le 4 bulloni montaggio
impugnatura. Stabilite la posizione "facile d'uso" facendo riferi-
mento all'illustrazione che sopraindicata.

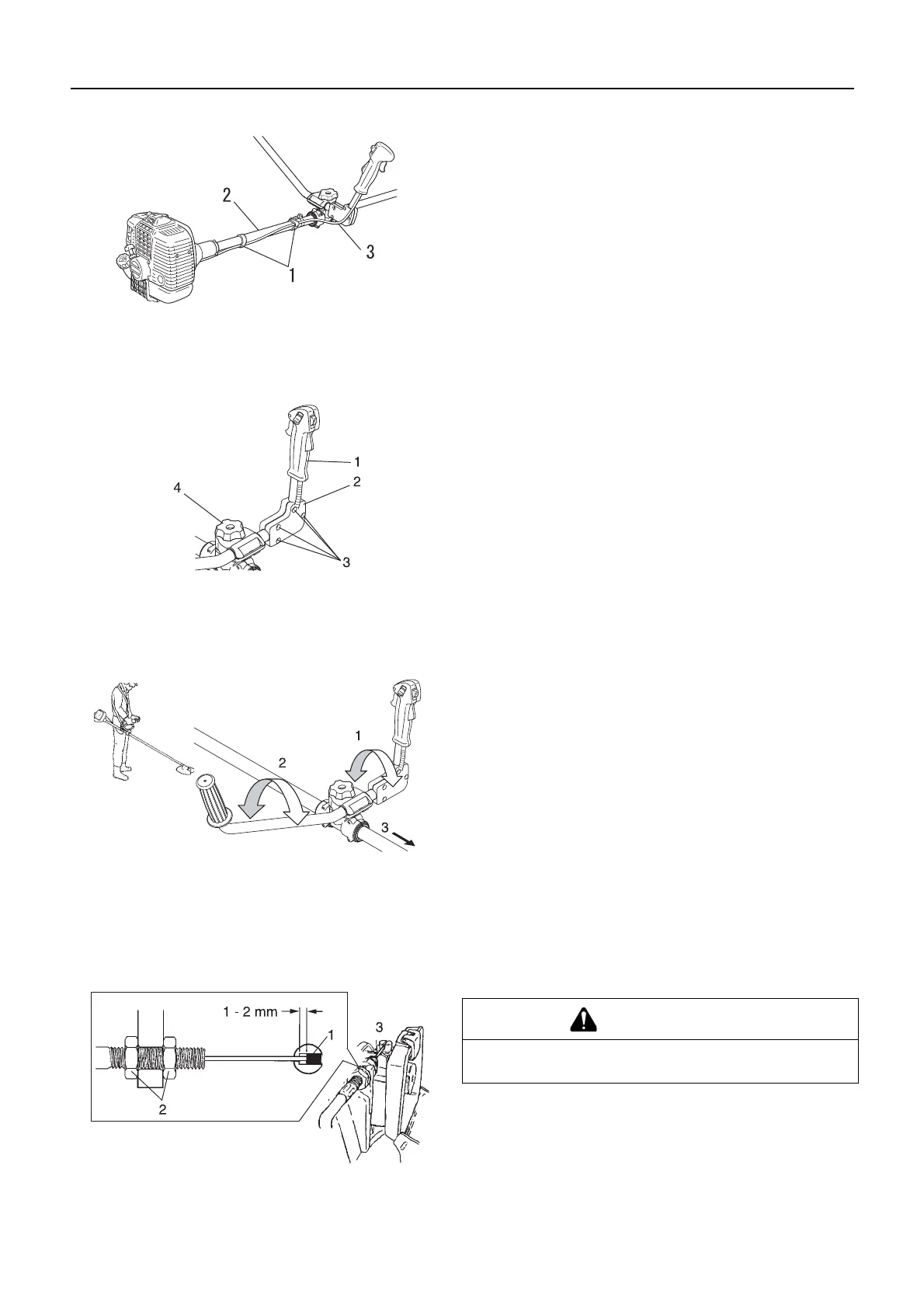

1. Fermo di fissaggio
2. Albero
3. Filo cavo acceleratore
1. Impugnatura destra ad
U
2. Supporto impugnatura
destra
3. Vite montaggio impu-
gnatura destra
4. Bullone di montaggio
del manubrio (8mm)
1. Regolazione inclinazio-
ne impugnatura de-
stra (in avanti e
indietro)
2. Regolazione inclinazio-
ne impugnatura sini-
stra (in avanti e
indietro)
3. Al motore
1. Estremità del filo
2. Dadi
3. Carburatore
ATTENZIONE
Dopo l'assemblaggio, regolare il gioco dell'estremità del
filo sul lato del carburatore a 1 -2 mm.
