Ecoflam BLU 170 - Page 23

LB 429 Blu 170 ÷ 350 P /P AB C
pag.23
D = tête courte
D1 = tête longue
VPS 504
(OPTION) = 130 mm.

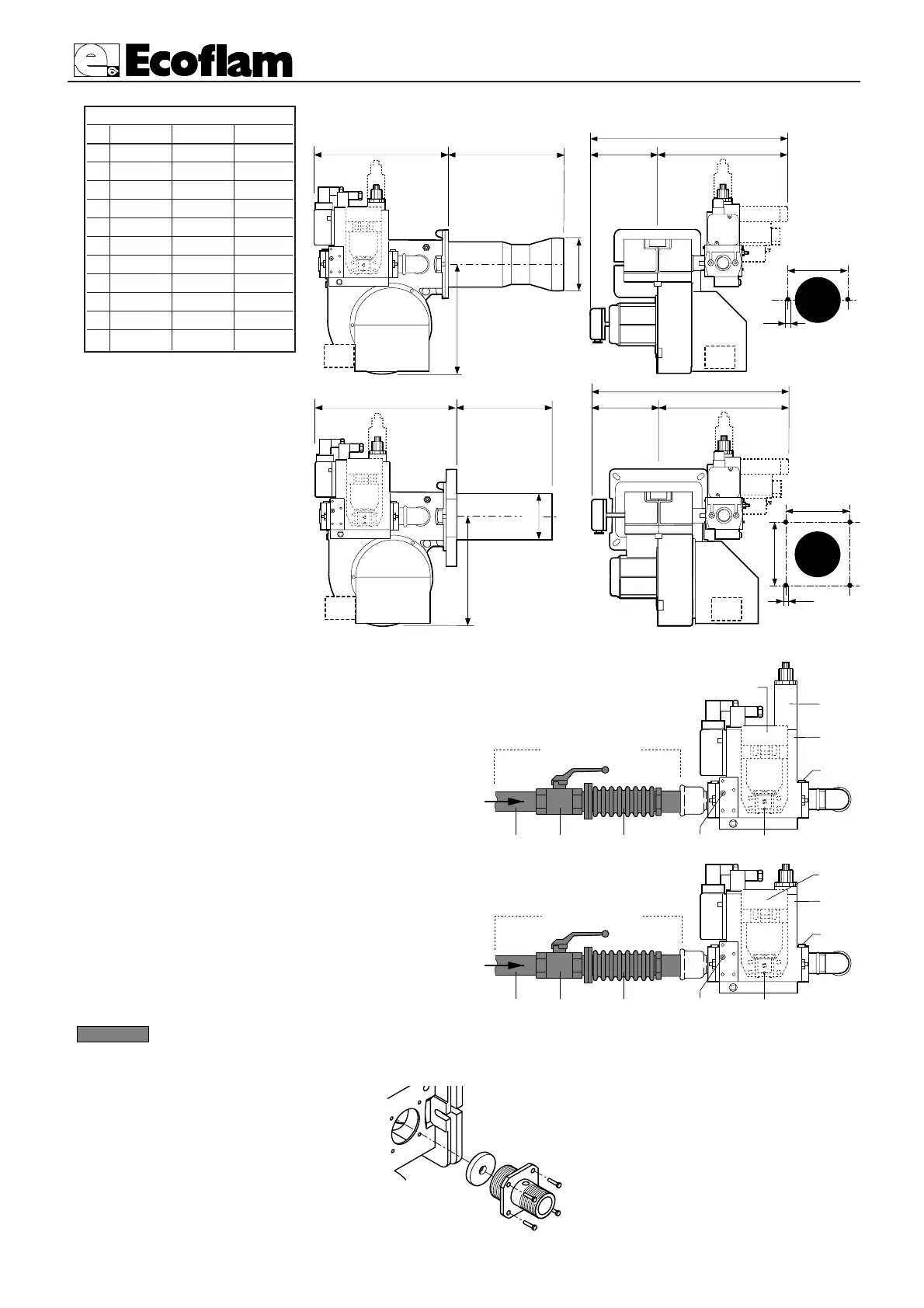

DIMENSIONS D'ENCOMBREMENT
F
C B
A
G
C
A
D-D1
G
E
E
B
L
I
M
I
M
BLU 170/250
BLU 170/250 AB
( Multibloc )
BLU 350
BLU 350 AB
( Multibloc )
F
D-D1
MONTAGE DU DIAPHRAGME CALIBRE
BLU 350
1. Tuyauterie gaz de réseau
2. Vanne d’arrêt
3. Joint antivibration
4. Prise de pression
5. Dispositif contrôle étanchéité
6. Vanne de 2e allure
L’installation doit être effectuée conformément aux réglementations locales
7. Ensemble Multiblock version
On-Off, complet de:
- filtre gaz
- régulateur de pression
- vanne de sécurité
- vanne 1e allure
installateur
installateur
1. Tuyauterie gaz de réseau
2. Vanne d’arrêt
3. Joint antivibration
4. Prise de pression
5. Dispositif contrôle étanchéité
6. Ensemble Multiblock version
On-Off, complet de:
- filtre gaz
- régulateur de pression
- vanne de sécurité
- vanne 1e allure
1
2
3
4
6
4
4
5
1
2
3
4
6
7
4
4
5
Blu 170 350 AB (Multibloc)
Blu 170 350 (Multibloc)
INSTALLATION RAMPE GAZ
Multibloc
Blu 170 Blu 250 Blu 350
A 550 550 520
B 350 350 360
C 200 200 160
D 175 175 192
D1 275 275 307
E 360 360 385
F 120 120 138
G 275 275 275
I 190 190 190
L --190
M M8 M8 M8
