Ecoflam BLU 170 - Blu 350

LB 429 Blu 170 ÷ 350 P /P AB D
pag.33
D = cabeza corta
D1 = cabeza larga
VPS 504
(OPCIÓNE) = 130 mm.

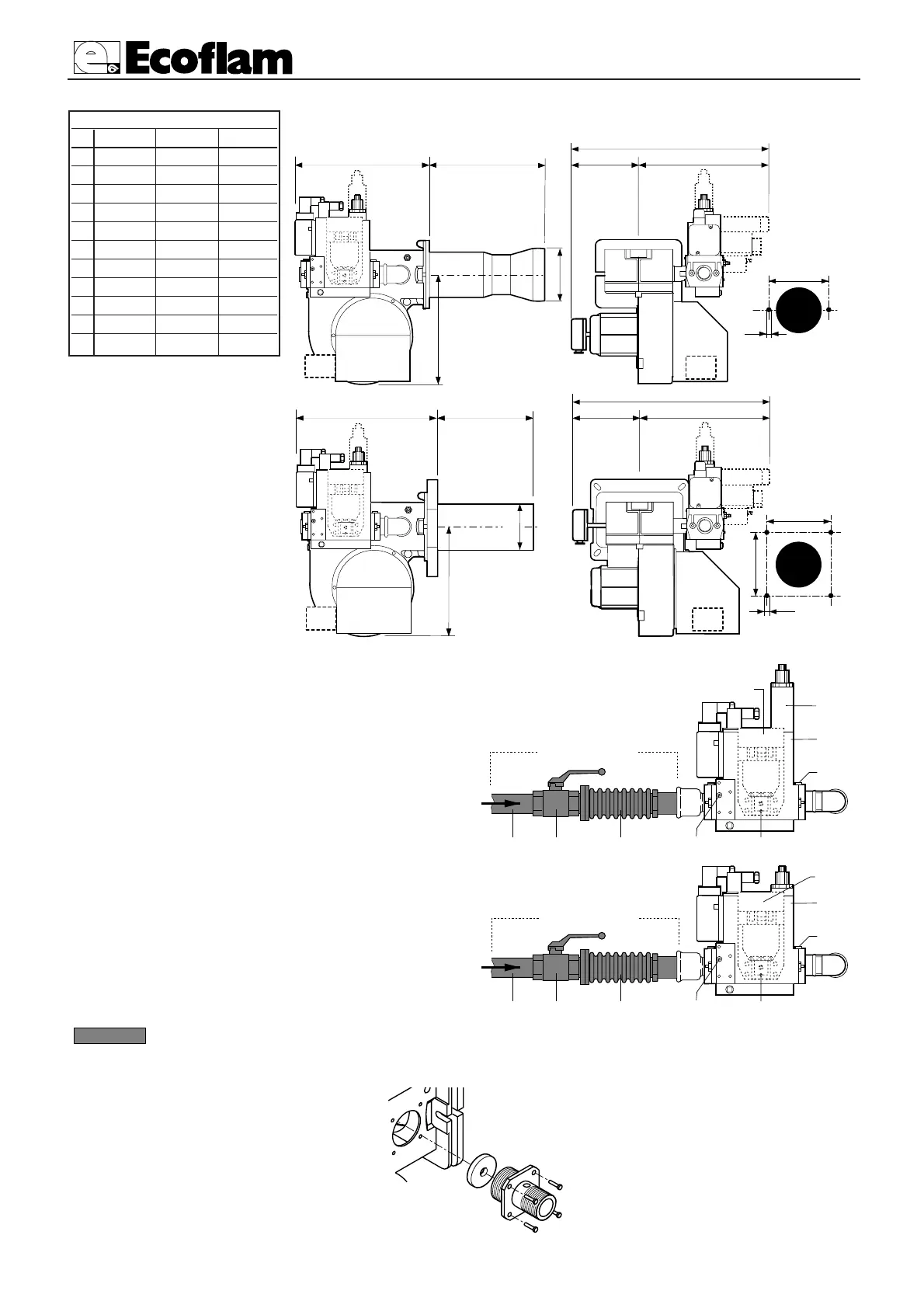

DIMENSIONES TOTALES
F
C B
A
G
C
A
D-D1
G
E
E
B
L
I
M
I
M
BLU 170/250
BLU 170/250 AB
( Multibloc )
BLU 350
BLU 350 AB
( Multibloc )
F
D-D1
1. Tubería gas
2. Válvula de cierre
3. Junta antivibradora
4. Toma de presión
5. Equipo control estanqueidad
6. Válvula alta llama
La instalación debe ser efectuada en conformidad a las disposiciones locales
7. Equipo Multiblock versión
On-Off, completo de:
- filtro gas
- regulador de presión
- válvula de seguridad
- válvula baja llama
instalador
instalador
1. Tubería gas
2. Válvula de cierre
3. Junta antivibradora
4. Toma de presión
5. Equipo control estanqueidad
6. Equipo Multiblock versión
On-Off, completo de:
- filtro gas
- regulador de presión
- válvula de seguridad
- válvula baja llama
1
2
3
4
6
4
4
5
1
2
3
4
6
7
4
4
5
Blu 170 350 AB (Multibloc)
Blu 170 350 (Multibloc)
INSTALACIÓN RAMPA DE GAS
MONTAJE DEL DIAFRAGMA CALIBRADO
BLU 350
Multibloc
Blu 170 Blu 250 Blu 350
A 550 550 520
B 350 350 360
C 200 200 160
D 175 175 192
D1 275 275 307
E 360 360 385
F 120 120 138
G 275 275 275
I 190 190 190
L --190
M M8 M8 M8
