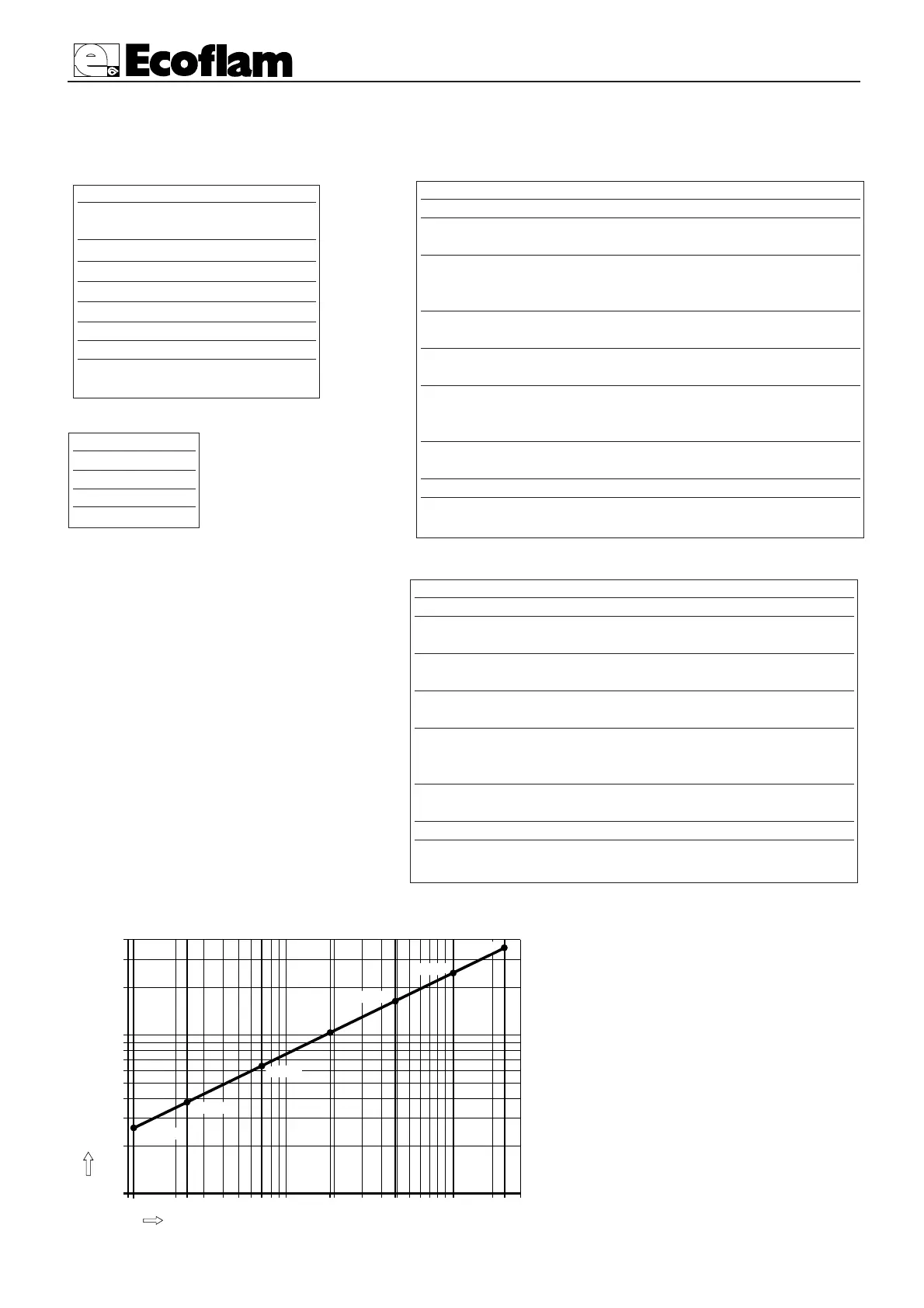

LB 429 Blu 170 ÷ 350 P /P AB C
pag.25
Messaggio Codice Lampeggio
per interr.contr. ❘ ❘.
aria
preventilazione (tv1) ❘ ❘ ❘ .
pre-accensione (tvz) ❘ ❘ ❘ ❘.
tempo di sicurezza (ts) ❙ ❘.
ritardo 2° stadio (tv2) ❙ ❘ ❘ .
in funzione ❘ _
bassa tensione di rete ❘ ❙ ❙ _
fusibile interno guasto ❘ ❙ _
unità guasta
Descrizione
impulso breve ❘
impulso lungo ❙
pausa breve .
pausa lunga _
Diagnosi errore
Messaggio errore Codice lampeggio Possibile guasto
blocco ❘ ❙ ❙ ❙ ❙ entro tempo di sicurezza
tempo di sicurezza blocco fiamma non prodotta
interruttore controllo ❘ ❙ ❘ ❘ ❘ interuttore controllo
aria in posizione chiusa aria contatto saldato
interruttore controllo ❘ ❘ ❘ ❙ ❙ interuttore controllo aria non
aria time-out si chiude nel tempo specificato
interruttore controllo ❘ ❘ ❘ ❘ ❙ interuttore controllo aria si
aperto apre all’avviamento o durante il
funzionamento
perdita di fiamma ❙ ❙ ❙ ❙ ❘ perdita di fiamma durante il
funzionamento
Codice lampeggio per blocco manuale
manuale/esterno ❘ ❘ ❙ ❙ ❙ ❙ ❙ ❙ ❙ ❙
blocco (vedere anche terzo blocco e risettaggio)
DLG 976
DMG 972
Diagnosi errore
Messaggio errore Codice lampeggio Possibile guasto
blocco ❘ ❙ ❙ ❙ ❙ entro tempo di sicurezza
tempo di sicurezza blocco fiamma non prodotta
Luce parassita ❘ ❘ ❙ ❙ ❙ luce parassita durante la fase
controllata, il rivelatore può
essere difettoso
interruttore controllo ❙ ❙ ❘ ❘ ❘ interuttore controllo
aria in posizione chiusa aria contatto saldato
interruttore controllo ❘ ❘ ❘ ❙ ❙ interuttore controllo aria non
aria time-out si chiude nel tempo specificato
interruttore controllo ❘ ❘ ❘ ❘ ❙ interuttore controllo aria si
aperto apre all’avviamento o durante il
funzionamento
perdita di fiamma ❙ ❙ ❙ ❙ ❘ perdita di fiamma durante il
funzionamento
Codice lampeggio per blocco manuale
manuale/esterno ❘ ❘ ❙ ❙ ❙ ❙ ❙ ❙ ❙ ❙
blocco (vedere anche terzo blocco e risettaggio)
DIAGNOSI DEI BLOCCHI
In caso di guasto, il LED si illumina stabilmente. Ogni 10 secondi l’illuminazione viene interrotta da un codice di lampeggio che
indica la causa dell’errore. Viene quindi osservata la sequenza sotto riportata, che viene ripetuta finchè l’unità non viene risettata.
Length combustion chamber
d = diameter combustion chamber
12
24 40 70 100 190 480 1200 2450
0,1
0,2
0,3
0,4
0,5
0,6
1,0
2,0
3,0
4,0
d=0,5
(b)
(a)
kW
d=0,8
d=0,7
d=0,6
d=0,4
d=0,3
d=0,225
Les brûleurs ont été homologués sur des cham-
bres de combustion dimensionnées suivant les
normes EN 676. Dans le cas où les dimensions
de la chambre où le brûleur devra être installé
fussent plus petites, consulter le fabricant du
brûleur.
- L’installation devra être faite conformément
aux dispositions locales.
CHAMBRE DE COMBUSTION
