LB 429 Blu 170 ÷ 350 P /P AB C
pag.29

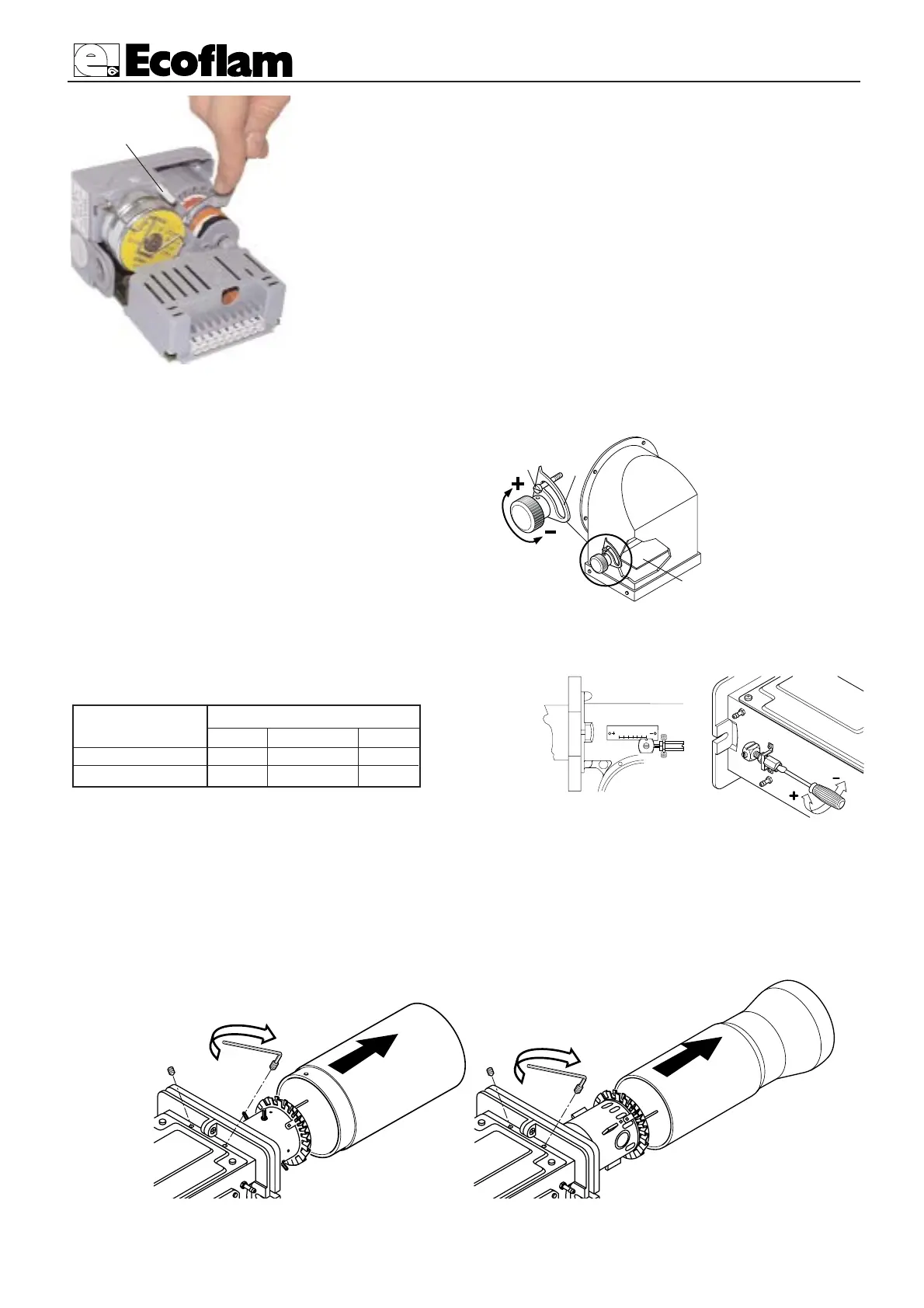

SERVOMOTEUR AIR
version 2 allures
( LANDIS & STAEFA SQN 70 )
Enlever le couvercle pour accéder aux cames. Réguler les cames à l’aide de la clé appropriée(en
dotation) et du tournevis.
I - Came de régulation (ROUGE) pour la position d’ouverture en 2e Allure (puissance max.)
II - Came de régulation (BLEUE) pour la position du clapet d’air à extinction du brûleur
III - Came de régulation (ORANGE) pour l’ouverture en 1e Allure (avec le tournevis)
IV - Came de régulation (NOIRE) pour le consentement à l’ouverture de l’électrovanne de 2e
Allure
REGLAGE DE L’AIR version 1 allure
Pour régler l’air en aspiration:
- Dévisser la vis A.
- Tourner le clapet de l’air B par le levier C jusqu’à obtenir la portée
d’air correcte, déterminée par une analyse de la combustion.
- Visser la vis A.
BOUTON DE
DEBRANCHEMENT
POSITION DE LA TETE
REGLAGE POSITION DE LA TETE DE COMBUSTION
BLU 170 - 250 PUISSANCE
BLU 170 - 250 AB MIN. MOYENNE MAX.
G 20 - 25 134
G 30 - 31 145
Le réglage de la position de la tête permet d’optimiser les paramètres de la combustion. On déplace la tête en agissant sur la vis indi-
quée sur la figure.
NOTE : LA TÊTE DE COMBUSTION EST REGLÉE EN POSITION TOUT ARRIÈRE POUR DES RAISONS D’EMBALLAGE
