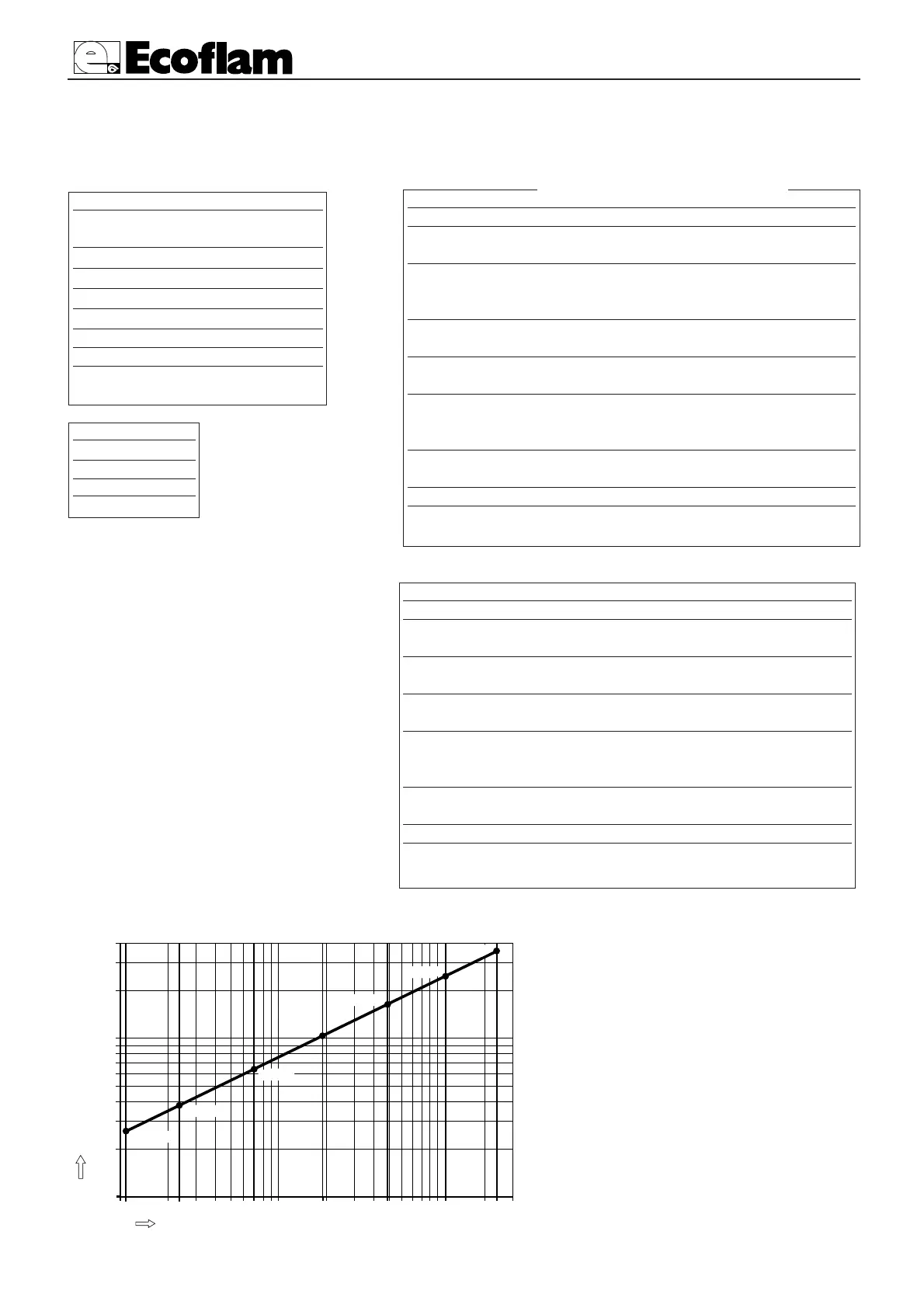

Ecoflam BLU 170 - Page 35

LB 429 Blu 170 ÷ 350 P /P AB D
pag.35
Mensaje Codigo relampagueo
per interr.contr. ❘ ❘.
aire
preventilacion (tv1) ❘ ❘ ❘ .
pre-ascension (tvz) ❘ ❘ ❘ ❘.
tiempo de seguridad (ts) ❙ ❘.
retardo 2° estadio (tv2) ❙ ❘ ❘ .
en funcionamiento ❘ _
baja tencion de red ❘ ❙ ❙ _
fusible interno estropeado ❘ ❙ _
unitad estropeada
Descripcion
impulso breve ❘
impulso largo ❙
pausa breve .
pausa larga _
Diagnostico de errores
Mensaje de error Codigo relampagueo Posible fallo
bloqueo ❘ ❙ ❙ ❙ ❙ Dentro de tiempo de seguridad
tiempo de seguridad bloqueo llama no producido
interruptor control ❘ ❙ ❘ ❘ ❘ interruptor control
aire en posicion cerrado aire contacto saldato
interruptor control ❘ ❘ ❘ ❙ ❙ interruptor control de aire no
aire time-out se cierra en tiempo especificado
interruptor control ❘ ❘ ❘ ❘ ❙ interruptor de control de aire se
abierto abre en la puesta en marcha o en
el funcionamietno
perdida de llama ❙ ❙ ❙ ❙ ❘ perdida de llama durante el
funcionamiento
Codigo de relampagueo para bloqueo manual
manual/externo ❘ ❘ ❙ ❙ ❙ ❙ ❙ ❙ ❙ ❙
bloqueo (ver tamiben cuarto bloque y reseteo)
Diagnostico de errores
Mensaje de error Codigo relampagueo Posible fallo
bloqueo ❘ ❙ ❙ ❙ ❙ Dentro de tiempo de seguridad
tiempo de seguridad bloqueo llama no producido
Luz parasita ❘ ❘ ❙ ❙ ❙ luz parasita durante la fase
controlar el detector puede
estar defectuoso
interruptor control ❘ ❙ ❘ ❘ ❘ interruptor control
aire en posicion cerrado aire contacto saldato
interruptor control ❘ ❘ ❘ ❙ ❙ interruptor control de aire no
aire time-out se cierra en tiempo especificado
interruptor control ❘ ❘ ❘ ❘ ❙ interruptor de control de aire se
abierto abre en la puesta en marcha o en
el funcionamietno
perdida de llama ❙ ❙ ❙ ❙ ❘ perdida de llama durante el
funcionamiento
Codigo de relampagueo para bloqueo manual
manual/externo ❘ ❘ ❙ ❙ ❙ ❙ ❙ ❙ ❙ ❙
bloqueo (ver tamiben cuarto bloque y reseteo)
DLG 976
DMG 972
DIGNOSTICO DEL BLOQUEO
En caso de estropearse, el LED se ilumina contiçnuamente. Cada 10 segundos la iluminacióon viene interruppida por
un cóodigo de relampagueo que indica la causa del error.Abajo se puede observar la secuencia , que se repite hasta que
la unidad no ha sido reseteada.
Largueza de la c mara de combusti n
d = di metro de la c mara de combusti n
12
24 40 70 100 190 480 1200 2450
0,1
0,2
0,3
0,4
0,5
0,6
1,0
2,0
3,0
4,0
d=0,5
(b)
(a)
kW
d=0,8
d=0,7
d=0,6
d=0,4
d=0,3
d=0,225
Los quemadores han sido homologados en cámaras
de combustión dimensionadas según las normas EN
676. Si ocurriera que las medidas de la cámara, en la
cual debe ser instalado el quemador, fuesen más
pequeñas, consultar al fabricante del quemador. -
La instalación tiene que ser efectuada en conformi-
dad a las disposiciones locale
CÁMARA DE COMBUSTIÓN
