LB 429 Blu 170 ÷ 350 P /P AB A
pag.9

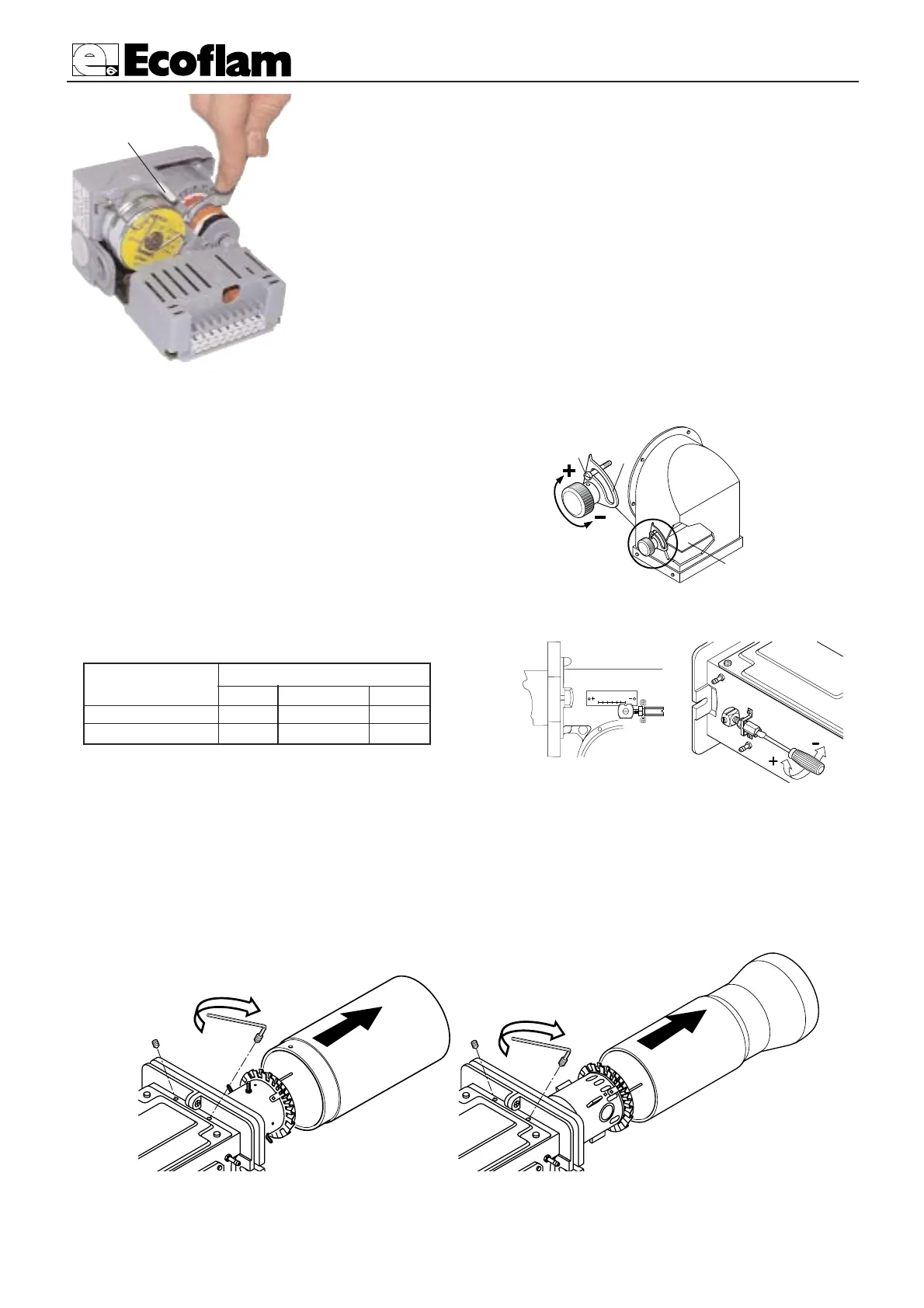

SERVOCOMANDO ARIA Bistadio
( LANDIS & STAEFA SQN 70 )
Togliere il coperchio per accedere alle camme
di regolazione. Lo spostamento delle camme va
effettuato con l’ausilio dell’apposita chiavetta
(in dotazione), e di un giravite a taglio.
Descrizione :
I - Camma (ROSSA) di regolazione posizione di apertura in 2° fiamma (potenza max)
II - Camma (CELESTE) di regolazione della posizione serranda allo spegnimento (chiusura)
III - Camma (ARANCIONE) di regolazione posizione di apertura in 1° fiamma (Con giravite)
IV - Camma (NERA) di consenso all’apertura
dell’elettrovalvola del 2° stadio
REGOLAZIONE ARIA Monostadio
Per regolare l'aria in aspirazione:
- Allentare la vite A.
- Ruotare la serranda B agendo sulla leva C
fino
ad ottenere la portata d'aria corretta
determinata da un'analisi dei fumi.
- Rifissare la vite A.
LEVA DI BLOCCO
RIMOZIONE DEL BOCCAGLIO
BLU 350 / BLU 350 AB
BLU 170-250 / BLU 170-250 AB
POSIZIONE TESTA
REGOLAZIONE POSIZIONE TESTA DI COMBUSTIONE
BLU 170 - 250 POTENZA
BLU 170 - 250 AB MIN. MEDIA MAX.
G 20 - 25 134
G 30 - 31 145
La regolazione della posizione della testa consente di ottimizzare i parametri della combustione. Lo spostamento della testa si effet-
tua agendo sulla vite di figura.
N.B.) - LA TESTA DI COMBUSTIONE É REGOLATA TUTTA ARRETRATA PER MOTIVI DI IMBALLO.
