AL Dispositivo de alarma
BV... Válvula de combustible
EK1 Botón de reinicio de seguridad
EK2 Botón de reinicio de seguridad
remoto
FS Señal de llama
FSV Amplificador de señal de llama
K... Contactos del relé de control
Kbr Enlace (necesario sólo cuando
no se usa precalentador de
aceite)
LED lámpara indicadora de tres
colores
M Motor del quemador
OW Contacto de desconexión del
precalentador
OH Precalentador de aceite
QRB... Detector de llama fotorresistiva
QRC... Detector de llama azul
bl = azul br = marrón sw = negro
R Termostato o presóstato de
control
SB Termostato de límite de
seguridad
Si Cortacircuitos primario externo
W Interruptor de límite de
termostato o presión
Z Transformador de encendido
TSA Tiempo de seguridad de
encendido
tw Tiempo de espera
t1 Tiempo de prepurga
t1 Tiempo de purga
t3 Tiempo de preencendido
t3n Tiempo de postencendido
t4 Intervalo desde la señal de llama
hasta la desconexión de la
«BV2»
A Inicio de la secuencia de
arranque con quemadores que
usan el «OH»
A Inicio de la secuencia de
arranque con quemadores que
non usan el «OH»
B Tiempo de fijación de llama
C Posición de operación
D Parada de emergencia
controlado por el «R»
Tabla de códigos de color de la lámpara de señales multicolor (LED)
Estado Código de color Color
Tiempo de espera
❍ ................................................................................... Apagado
Precalentador de aceite encendido,
tiempo de espera “tw” ● ................................................................................... Amarillo
Fase de encendido, encendido controlado ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ Amarillo intermitente
Operación, llama ok ❑................................................................................... verde
Operación, llama no ok ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ Verde intermitente
Luz extraña en el arranque del quemador ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ Verde-rojo
Bajo voltaje ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ Amarillo-rojo
Falla, alarma ▲................................................................................... Rojo
Salida de código de error
«Cuadro de códigos de error») ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ Rojo intermitente
Diagnóstico de interfaz ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ Luz roja parpadeante
Referencias: ....... Funcionamiento constante ▲ Rojo ❑ verde
❍ Apagado ● Amarillo
Cuadro de códigos de error
Código de destellos rojos «AL» en el Posible causa
de la señal luminosa (LED) term. n°10
2 destellos encendido No se fijó la llama al finalizar el «TSA» - Válvulas de combustible defectuosas o
sucias – Detector de llama defectuoso o sucio - Mal ajuste de quemador, sin
combustible – Equipo de encendido defectuoso
3 destellos encendido Libre
4 destellos encendido Luz extraña en el arranque del quemador
5 destellos encendido Libre
6 destellos encendido Libre
7 destellos encendido Excesiva pérdida de llama durante la operación (limitación del número de repeti
ciones).- Válvulas de combustible defectuosas o sucias. - Detector de llama defec
tuoso o sucio. - Mal ajuste del quemador.
8 destellos encendido Tiempo de supervisión del precalentador de aceite.
- El precalentador de aceite falló cinco veces durante la operación de prepurga.
9 destellos encendido Libre
10 destellos apagado Falla en el cableado o falla interna, contactos de salida, otros defectos.
encendido 3 veces: falla temporal de los contactos de salida.

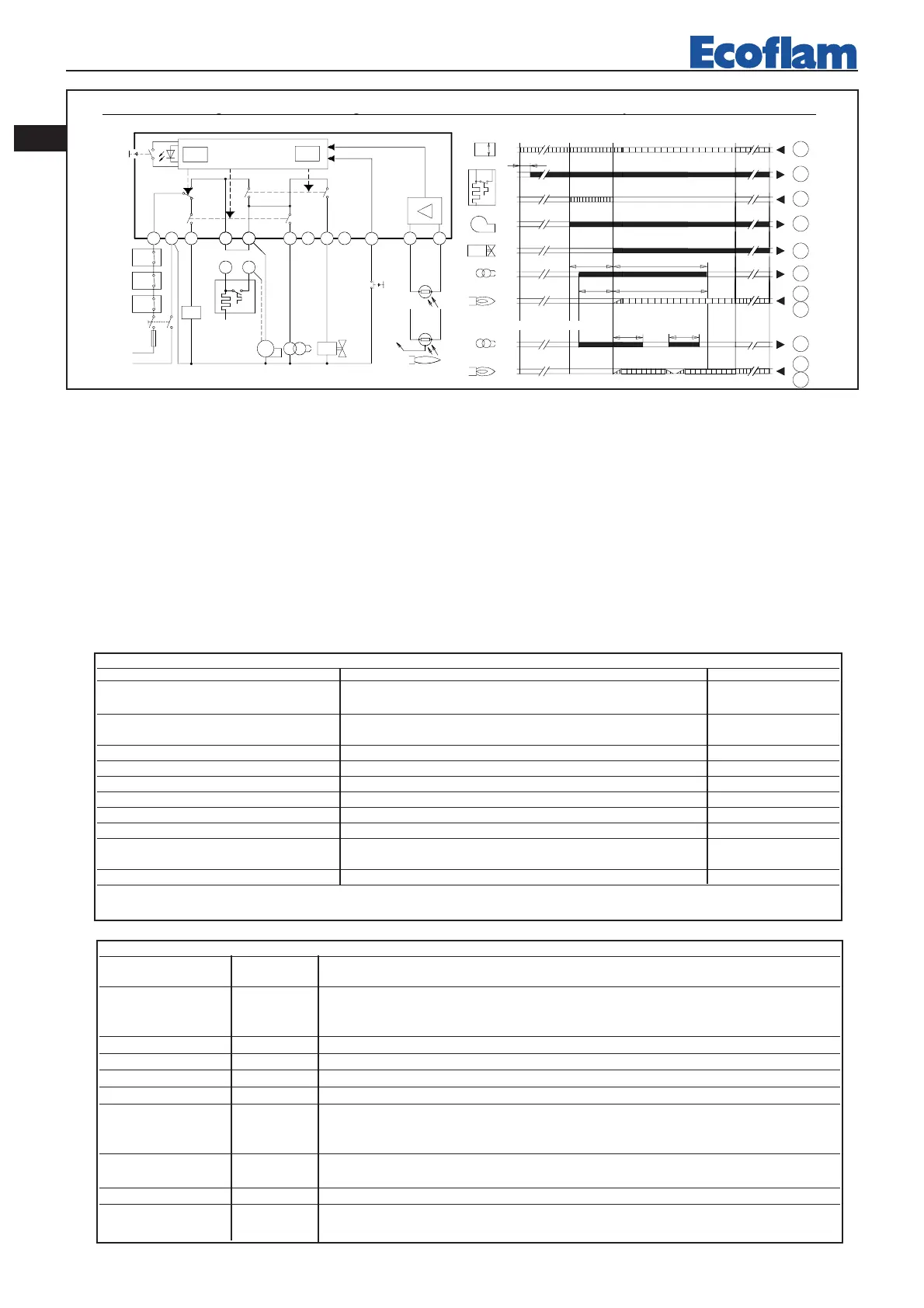

Secuencia de control del LMO14Diagrama de conexiones y diagrama interno del LMO14
