УДОСТОВЕРЬТЕСЬ: Что обеспечена абсолютная герметичность трубопроводов;
-Что там, где возможно, были применены жесткие трубы (предпочтительно, медные); -Что разряжение на
всасывании не превышает 0,45 бар. Это необходимо для того, чтобы избежать кавитации насоса; - Что
установленный донный клапан имеет требуемые размеры.
Во время заводских испытаний горелки насос тарируется на давление в 12 бар. Перед запуском горелки
стравите через гнездо отбора давления содержащийся в насосе воздух. Для облегчения пуска насоса
заполните топливопровод топливом. Запустите горелку и проверьте создаваемое насосом давление. Если
запуск насоса не произошел в течение времени предварительной продувки, после блокировки горелки,
6
12
3
4
5
SUNTEC
SUNTEC
P
V
SUNTEC AS
V 47 A

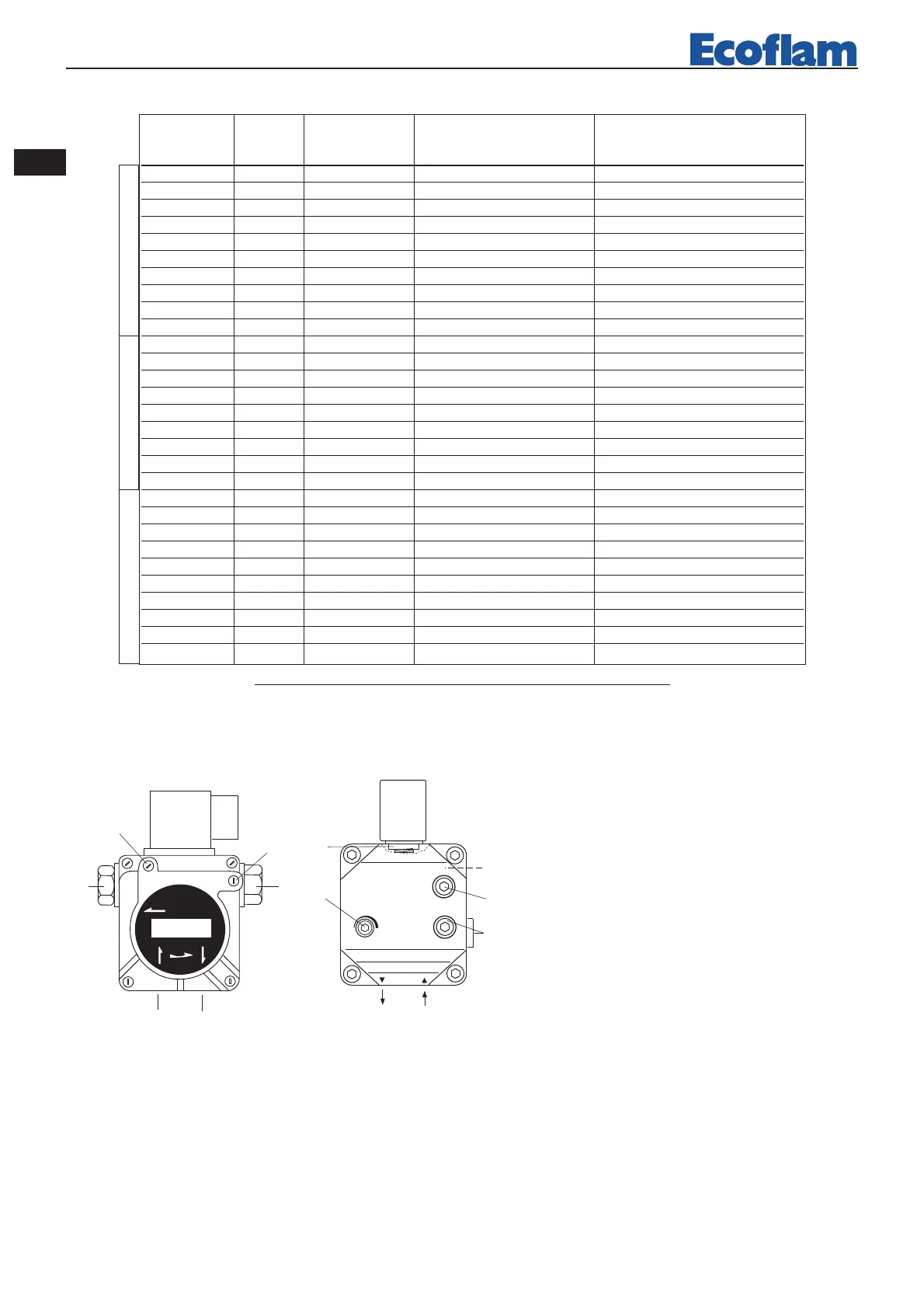

ПУСК И РЕГУЛИРОВКА ТОПЛИВНОГО НАСОСА
1 - ВСАСЫВАНИЕ
2 - ОБРАТНЫЙ КОНТУР
3 - СПУСКНИК И ГНЕЗДО МАНОМЕТРА
4 - ГНЕЗДО ВАКУУММЕТРА
5 - РЕГУЛИРОВКА ДАВЛЕНИЯ
6 - К ФОРСУНКЕ
7 - ФИЛЬТР. ЭЛЕМЕНТ
2
1
4
5
6
P
-+
V
P
3
7
DANFOSS
BFP 21 R3
ПАРАМЕТРЫ ТАРИРОВАНИЯ
ФОРСУНКА: DANFOSS H-S 80°-60°: DELAVAN W 60°; STEINEN S 60°
ФОРСУНКА НАСОС РАСХОД РЕГУЛИРОВКА ОГНЕВОЙ РЕГУЛИРОВКА РАСХОДА
галлон spry бар кг/ч ГОЛОВКИ ВОЗДУХА
/час положение положение
1,50 60° 12 6,2 0 1,5
1,65 60° 12 7,0 1 2,0
1,75 60° 12 7,6 2 2,5
2,00 60° 12 8,3 2,5 3,0
2,25 60° 12 9,3 3 3,2
2,50 60° 12 10,4 3,5 3,5
2,75 60° 12 11,5 4 4
3,00 60° 12 12,5 4,5 4,5
3,50 60° 12 14,9 5 4,5
4,00 60° 11 16,0 5 5
1,75 60° 12 7,6 0 1,5
2,00 60° 12 8,3 1 1,7
2,25 60° 12 9,3 2 2
2,50 60° 12 10,4 2,5 2,8
2,75 60° 12 11,5 3 3
3,00 60° 12 12,5 3,5 3,6
3,50 60° 12 14,9 4,0 4,1
4,00 60° 12 16,7 4,5 4,3
4,50 60° 12 19,1 5 5
2,25 60° 12 9,3 0 1,5
2,50 60° 12 10,4 0,5 2
3,00 60° 12 12,5 1,5 2,2
3,50 60° 12 14,9 2,0 2,5
4,00 60° 12 16,7 2,5 3
4,50 60° 12 19,1 3 3,3
5,00 60° 12 21,8 3,5 3,8
5,50 60° 12 23,6 4 4
6,00 60° 12 25 4,5 4,5
6,50 60° 11 27 5 5
MAX 15
MAX 30
MAX 20
