Ecoflam MAX 15 Manual

30
420010280903 Max 15 - 20 - 30
RU

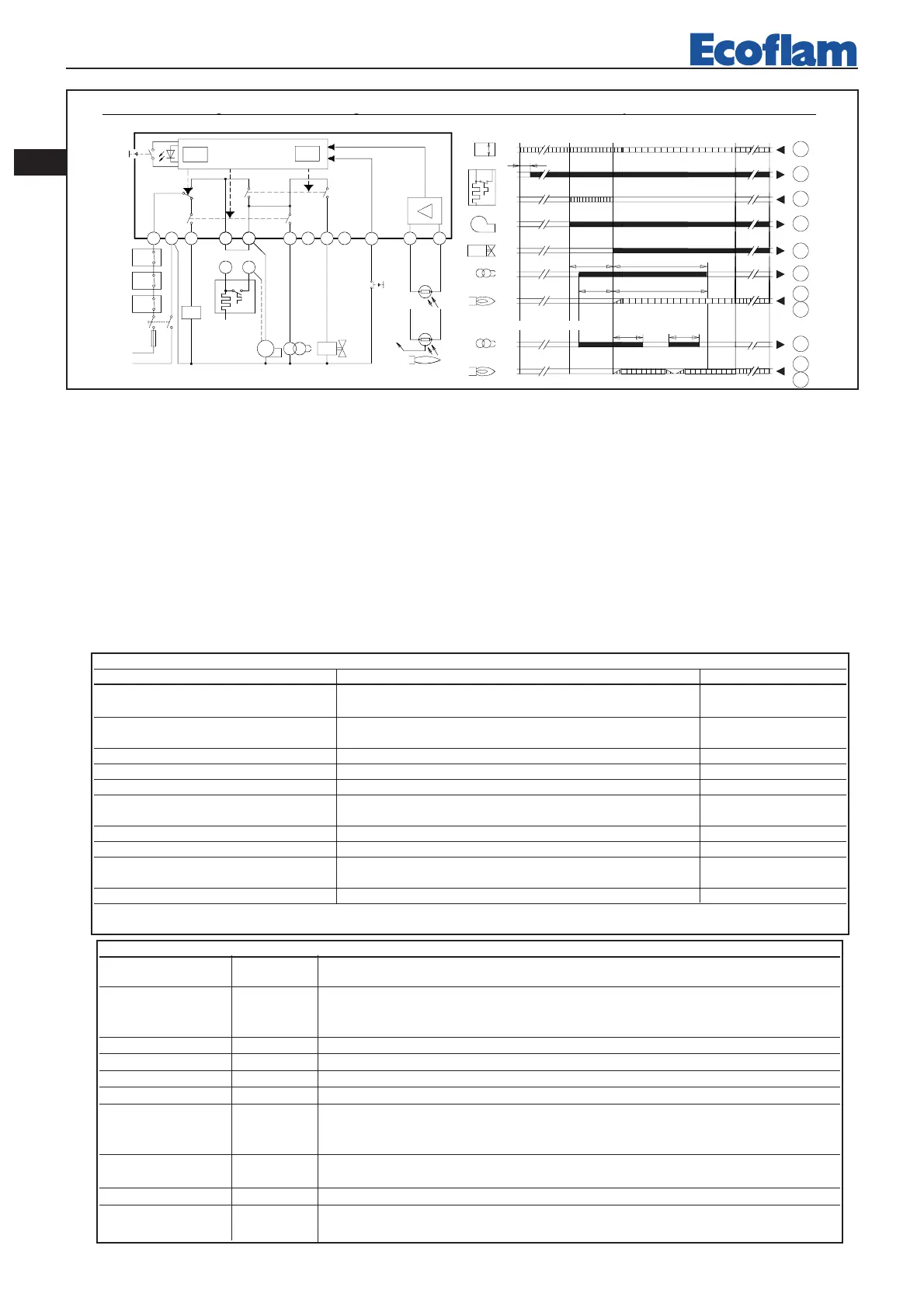

Connection diagram and internal diagram LMO14... Control sequence LMO14...
1
2
6
7
4
5
10 11 12
W
SB
R
L
N
M
ZBV1
AL
Si
8
3
OW
OH
N
8
3
QRB
QRC
br
bl sw
1
7130a01e/0700
9
EK2
EK1
µC control
K1
K2
K3
FSV
µC2
LED
kbr
µC1
R
W
SB
OH
OW
M
Z
BV1
FS
A´
AB C
D
1
8
3
3
6
4
11
12
t1
t3
t3n
TSA
tw
Z
FS
6
11
12
7130d02e/1002
Only with LMO14.113B2: re-ignition
t3n
t3n
AL Устройство тревожной сигнализации
BV... Топливный клапан
EK1 Кнопка сброса блокировки
EK2 Кнопка дистанционного сброса
блокировки
FS Сигнал пламени
FSV Усилитель сигнала пламени
K... Контакты реле управления
Kbr Кабельная линия (требуется, когда
не используется жидкотоплив-
ного подогреватель)
LED 3-х цветная сигнальная лампа
M Мотор горелки
OW Расцепляющий контакт
жидкотопливного подогревателя
OH Жидкотопливный подогреватель
QRB... Фоторезистивный датчик пламени
QRC... Датчик голубого пламени
bl = синий, br = коричневый, sw = черный
R Управляющее термореле или
прессостат
SB Ограничивающий термостат
безопасности
Si Внешний главный плавкий
предохранитель
W Ограничивающий термостат или
реле давления
Z Трансформатор зажигания
TSA Время безопасности зажигания
tw Время ожидания
t1 Время предпродувки
t1’ Время продувки
t3 Время предзажигания
t3n Время постзажигания
t4 Интервал между сигналом пламени и
пуском «BV2»
A’ Старт цикла запуска с горелками,
использующими «OH»
A Старт цикла запуска с горелками, не
использующими «OH»
B Время стабилизации пламени
C Рабочее положение
D Управляемое выключение с
помощью «R»
Таблица цветового кода для многоцветной сигнальной лампы (LED)
Состояние Цветовой код Цвет
Время ожидания «tw», другие виды ожидания
❍ ................................................................................... Выкл
Жидк.топл.подогреватель включен,
время ожидания «tw» ● ................................................................................... Желтый
Фаза зажигания, управ-мое зажигание ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ Миг. желтый
Работа, пламя в порядке ❑................................................................................... Зеленый
Работа, пламя не в порядке ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ Миг.зеленый
Посторонний свет при пуске горелки
❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ Зелено-красный
Минимальное напряжение ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ Желто-красный
Отказ, сигнал тревоги ▲................................................................................... Красный
Вывод кода ошибки
(обращайтесь к «Таблице кода ошибок») ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ Мигающий крас-ный
Интерфейсная диагностика ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ Миг.красн..свет
Обозначение: ....... Постоянно Вкл ▲ Красный ❑ Зеленый ❍ Выкл ● Желтый
Таблица кода ошибок
Код красного мигания «AL» Возможная причина
сигнальной лампы (LED) на клм.10
2 мигания Вкл Нет стабилизации пламени в конце «TSA»
- неисправные или грязные топлив. клапаны - неисправный или грязный датчик пламени
- плохая настройка горелки, нет топлива - неисправная система зажигания
3 мигания Вкл Не имеется
4 мигания Вкл Посторонний свет при пуске горелки
5 мигания Вкл Не имеется
6 мигания Вкл Не имеется
7 мигания Вкл Частое пропадание пламени во время работы (ограничение количества повторений)
- неисправные или грязные топлив. клапаны. - неисправный или грязный датчик пламени
- плохая настройка горелки.
8 мигания Вкл Время контроля жидкотоплив.подогревателя. - жидкотопливный подогреватель отказал 5
раз во время предпродувки
9 мигания Вкл Не имеется
10 мигания off Ошибка в разводке проводов или внутренняя ошибка, контакты вывода, другие отказы
Вкл 3-х кратный временной отказ контактов вывода
Последовательность управления LMO14...Схема соединений и внутренняя схема LMO14...
