24
www.ecoflam-burners.com
IT
420010371905
Installazione
- Connessione elettrica
- Controlli da eseguire prima della messa in funzione
Allacciamento elettrico
L'impianto elettrico e i lavori di
allacciamento devono essere eseguiti
esclusivamente da personale specializzato
autorizzato.
A tal proposito devono essere rispettate le
normative e le direttive vigenti.
L’impianto d’alimentazione dovrà essere
dotato di un interruttore differenziale di tipo
A.
Rispettare obbligatoriamente le
prescrizioni e le direttive in vigore, oltre
allo schema elettrico fornito con il
bruciatore!
• Verificare che la tensione di rete
corrisponda alla tensione d'esercizio
indicata di 230 V, 50/60 Hz corrente
monofase con neutro e messa a terra.
Fusibile sulla caldaia: 5 A
Controlli da eseguire prima della messa
in funzione
Prima della messa in funzione devono
essere controllati i seguenti punti.
• Montaggio del bruciatore secondo le
presenti istruzioni.
• Preimpostazione del bruciatore secondo
le indicazioni riportate nella tabella di
regolazione.
• Controllo degli organi di combustione
• Il generatore termico dev'essere
pronto per l'uso, le prescrizioni di
montaggio del generatore termico devono
essere rispettate.
• Tutti gli allacciamenti elettrici devono
essere eseguiti correttamente.
• Il generatore termico ed il sistema di
riscaldamento sono pieni d'acqua, le
pompe di circolazione sono in funzione.
• Termostati, regolatore di pressione,
dispositivo di sicurezza in caso di carenza
d'acqua ed altri dispositivi limitatori
eventualmente installati sono
correttamente collegati e funzionanti.
• Le vie di scarico dei fumi devono essere
sgombre, il dispositivo per l'aria
secondaria, se presente, dev'essere in
funzione.
• Dev'essere garantito un sufficiente
apporto di aria pura.
• Dev'essere presente una richiesta di
riscaldamento.
• I serbatoi del combustibile devono
essere pieni.
• I condotti per il combustibile devono
essere installati a regola d'arte,
devono essere sottoposti ad un
controllo per garantirne l'ermeticità ed
essere disaerati.
• Il punto di misurazione previsto dalla
norma per il controllo dei fumi di
scarico dev'essere presente, il percorso
dei fumi sino al punto di misurazione
dev'essere a tenuta stagna in modo che i
risultati delle misurazioni non possano
essere falsati.
1

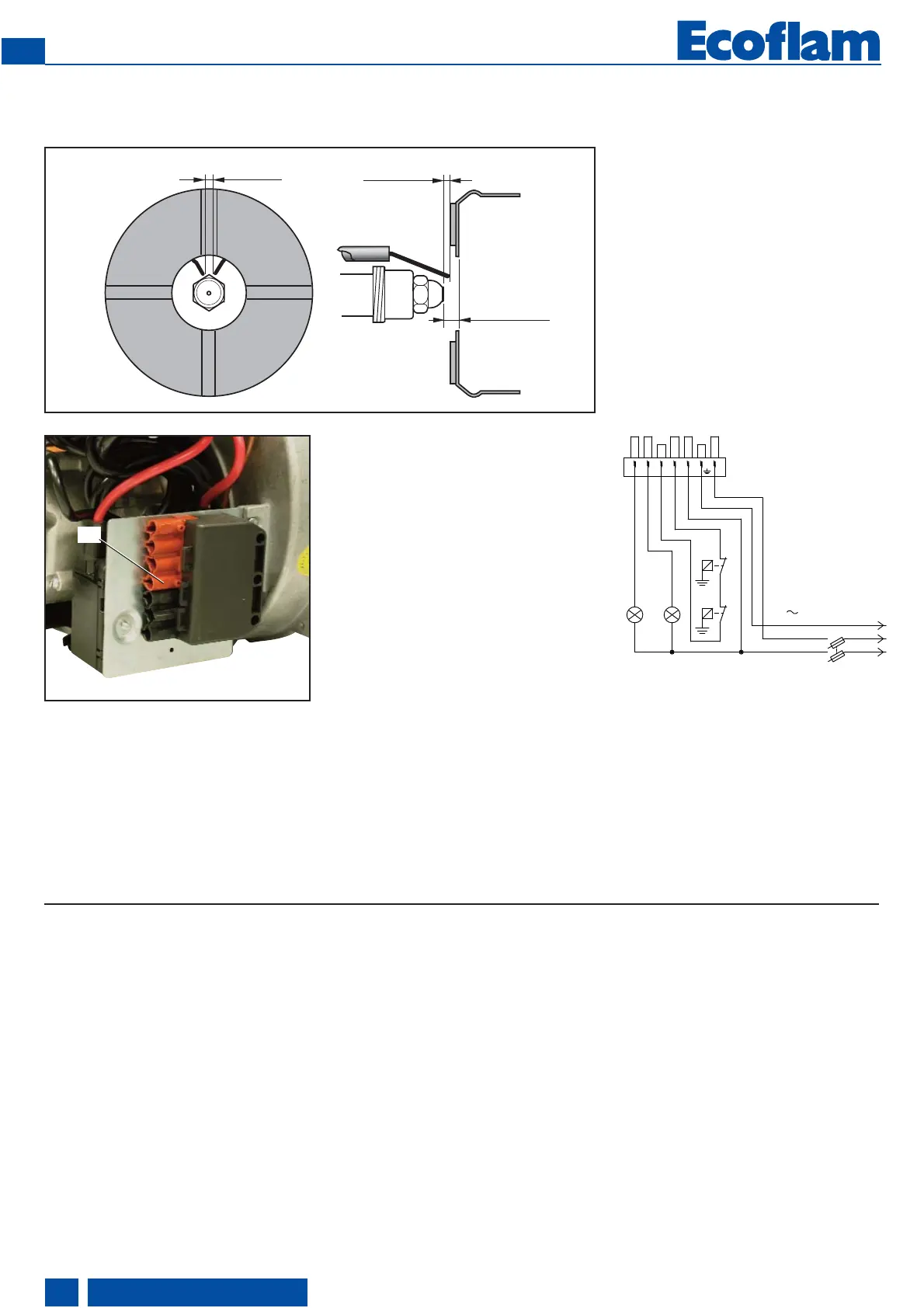

Allacciamento elettrico (plug-in)
Il bruciatore deve poter essere scollegato
dalla rete mediante uno dei corrispondenti
dispositivi di interruzione onnipolari
conformi alle norme vigenti. Bruciatori e
generatori termici (caldaie) vengono
collegati tra di loro mediante una
connessione a spina Wieland a sette poli
(fig.1).
Posizione elettrodi
NB: verificare sempre la posizione degli
elettrodi dopo il montaggio dell’ugello
(vedi figura). Una posizione errata può
comportare problemi di accensione.
