Ecoflam MAX 15 User Manual

62
www.ecoflam-burners.com
420010371905
RU
Указанные выше регулировки – это
основные регулировки. С этими
установками, обычно, горелка может
быть введена в эксплуатацию.
Регулировка должна быть проверена с
использованием анализатора сгорания.
Могут стать необходимыми
корректировки, подчиняющиеся
отдельной установке.
Благоприятных значений показателей
сгорания можно достичь посредством
использования следующих форсунок :
DANFOSS H÷S 80°÷60°
DELAVAN W 60°
STEINEN S 60°
A
B
+
-
A

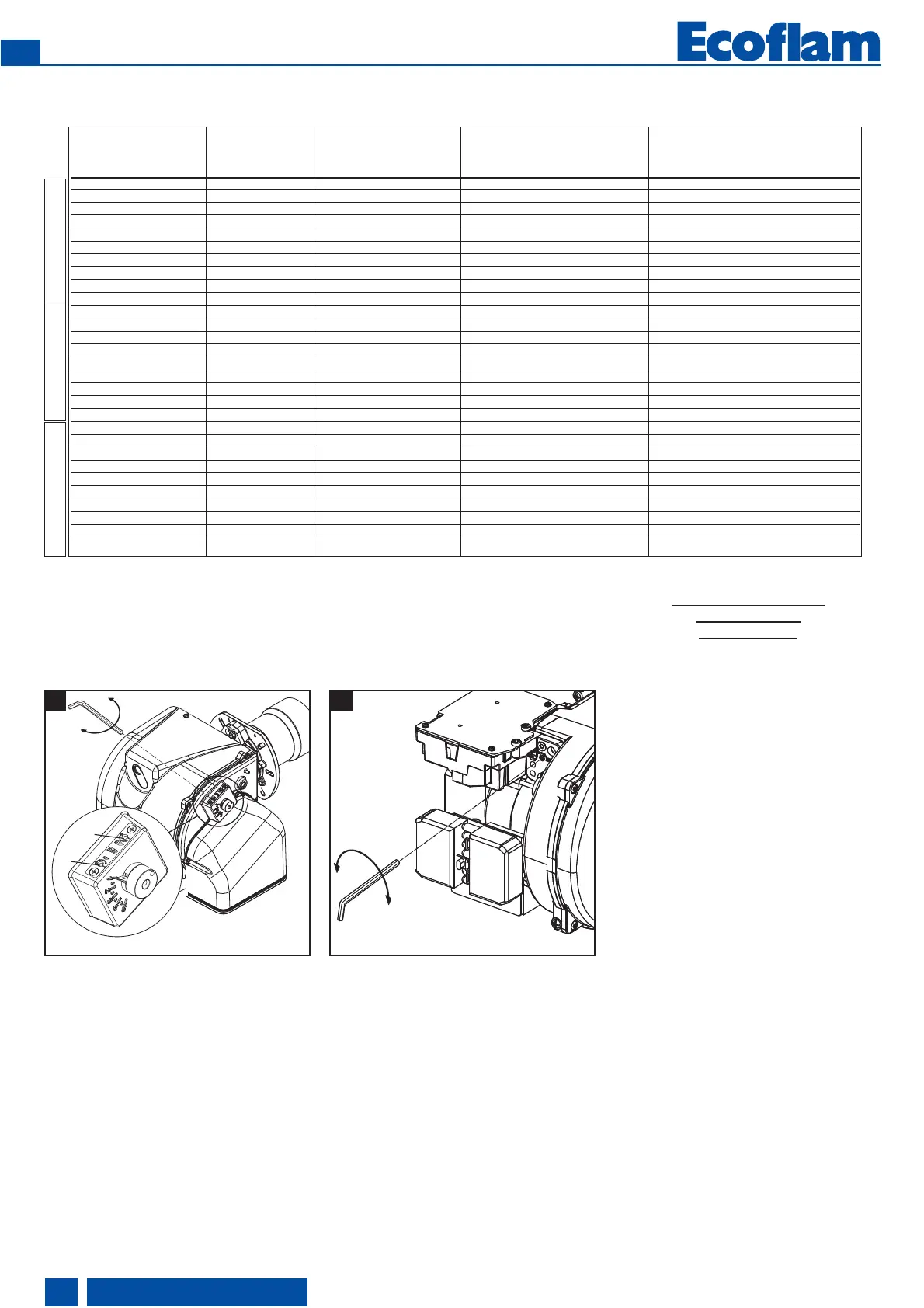

Ввод в эксплуатацию - Данные конфигурации - Регулировка подачи воздуха
Регулировка воздуха (A).
Повернуть винт, как на рисунке:
• поворачивая против часовой стрелки,
расход увеличится.
• поворачивая по часовой стрелке,
расход уменьшается.
ПРИМЕЧАНИЕ: винт "B" не
используется.
Регулировка огневой головки (B).
Повернуть винт, как на рисунке:
• повернуть гаечным ключом
до достижения желаемой величины
(показатель от 0 до 4,5).
+
-
+
-
B
ФОРСУНКА НАСОС РАСХОД РЕГУЛИРОВКА ОГНЕВОЙ РЕГУЛИРОВКА РАСХОДА
галлон ГОЛОВКИ ВОЗДУХА
/час spry бар кг/ч положение положение
1,50 60° 12 6,2 0 1,5
1,65 60° 12 7,0 1 2,0
1,75 60° 12 7,6 2 2,5
2,00 60° 12 8,3 2,5 3,0
2,25 60° 12 9,3 3 3,2
2,50 60° 12 10,4 3,5 3,5
2,75 60° 12 11,5 4 4
3,00 60° 12 12,5 4,5 4,5
3,50 60° 12 14,9 5 4,5
4,00 60° 11 16,0 5 5
1,75 60° 12 7,6 0 1,5
2,00 60° 12 8,3 1 1,7
2,25 60° 12 9,3 2 2
2,50 60° 12 10,4 2,5 2,8
2,75 60° 12 11,5 3 3
3,00 60° 12 12,5 3,5 3,6
3,50 60° 12 14,9 4,0 4,1
4,00 60° 12 16,7 4,5 4,3
4,50 60° 12 19,1 5 5
2,25 60° 12 9,3 0 1,5
2,50 60° 12 10,4 0,5 2
3,00 60° 12 12,5 1,5 2,2
3,50 60° 12 14,9 2,0 2,5
4,00 60° 12 16,7 2,5 3
4,50 60° 12 19,1 3 3,3
5,00 60° 12 21,8 3,5 3,8
5,50 60° 12 23,6 4 4
6,00 60° 12 25 4,5 4,5
6,50 60° 11 27 5 5
MAX 15
MAX 30
MAX 20
