RU
Установка - Линия питания горючего
Поправка на высоту
Насос в режиме всасывания (H +) или в режиме подпора (H -)
Высота, м H условная, м
0-500 0
501-800 0,5
801-1300 1,0
1301-1800 1,5
1801-2200 2,0
пример: высота 1100 м. H условная = 1 м H действительная 2 м. H рассчитанная в режиме всасывания 2 + 1 = 3 м H
рассчитанная в режиме подпора 2 - 1 = 1 м Определите по таблице диаметр трубопровода в зависимости от его развернутой
длины между топливным баком и насосом. Если H рассчитанная в режиме всасывания превышает 4 м; необходимо установить
подкачивающий насос. (максимальное давление 2 бар).
!
Длина труб относится к горелкам,
запитанным от сети 50 Гц; в
случае электропитания 60 Гц
разделить указанную длину на
1,5.
H
y
H = x-y
x
Burner lower than tank
Burner higher than tank
Y must be kept as lower as possible in order to avoid cavitation. Anyway Y< 4 m.
H
(m)
ø 6 mm
ø 10 mm
0,5
1
1,5
2
2,5
3
3,5
15
13
11
9
7
5
-
100
99
84
68
53
37
22
H
(m)
ø 6 mm ø 10 mm
0,5
1
1,5
2
2,5
3
3,5
19
21
23
25
27
29
31
ø 8 mm
47
41
34
28
22
15
9
ø 8 mm
60
66
72
79
85
91
98
100
100
100
100
100
100
100

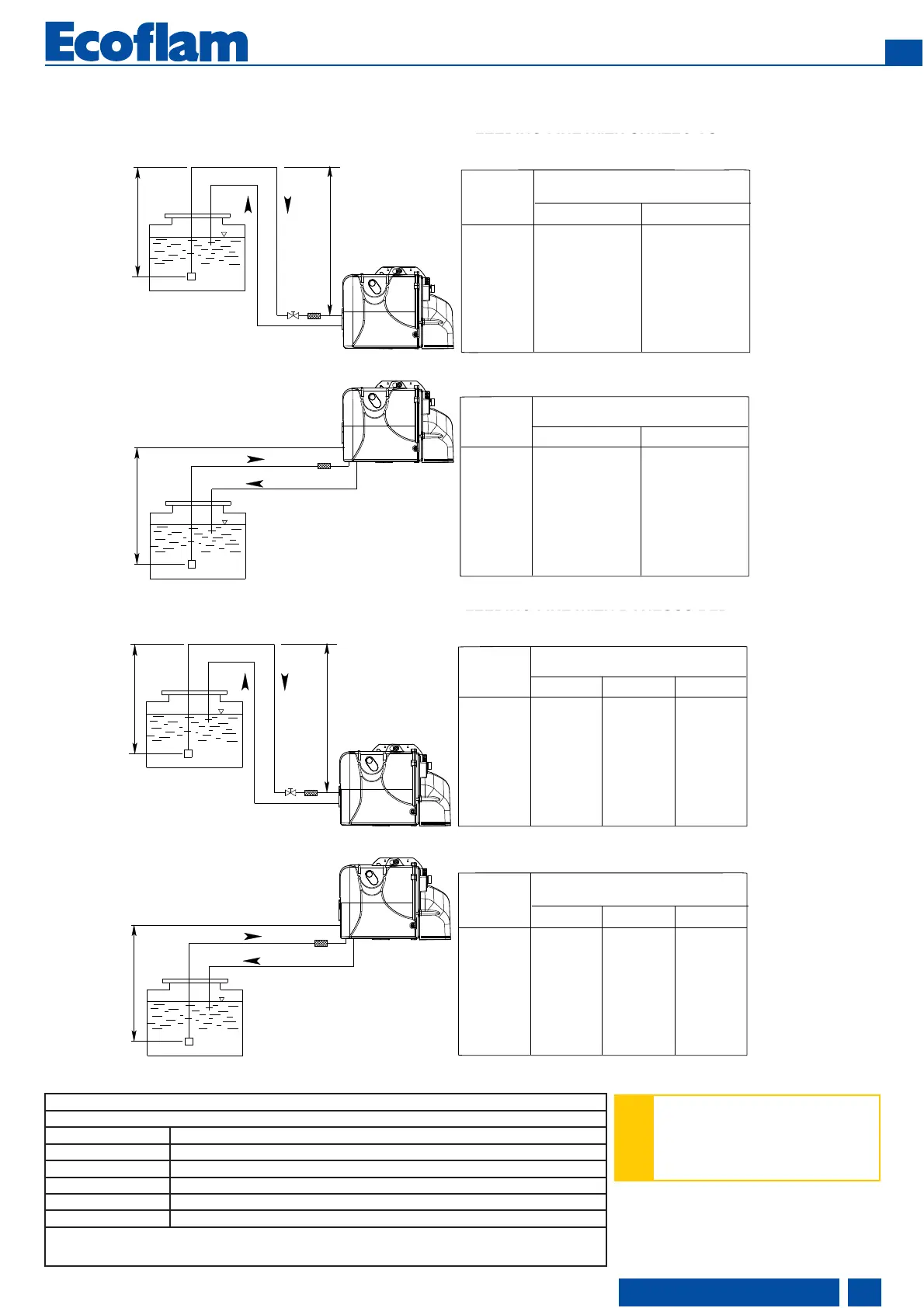

FEEDING LINE WITH DANFOSS BFP21
Pipe length (m)
Pipe length (m)
N.B. = X < 20 m
H
(m)
ø 8 mm
ø 10 mm
0,5
1
1,5
2
2,5
3
3,5
30
35
40
45
50
55
60
65
70
75
80
85
90
95
H
(m)
ø 8 mm ø 10 mm
0,5
1
1,5
2
2,5
3
3,5
23
21
19
17
14
9
4
55
50
45
40
34
28
22
H
y
H = x-y
x
Burner lower than tank
FEEDING LINE WITH SUNTEC AS 47
Burner higher than tank
Pipe length (m)
Pipe length (m)
N.B. = X < 20 m
Y must be kept as lower as possible in order to avoid cavitation. Anyway Y< 4 m.
Длина топливопровода (m)
Длина топливопровода (m)
ПИТАНИЕ ГОРЮЧИМ DANFOSS BFP21 R3
Длина топливопровода (m)
Длина топливопровода (m)
ПИТАНИЕ ГОРЮЧИМ SUNTEC AS V 47 A
Горелка ниже резервуар
Горелка ниже резервуар
Горелка выше резервуар
Горелка выше резервуар
У должны быть как можно более низкой, чтобы избежать кавитации. В любом случае Y <4 m.
У должны быть как можно более низкой, чтобы избежать кавитации. В любом случае Y <4 m.
