Le regolazioni indicate sopra sono
regolazioni base. Con queste
impostazioni, normalmente, il bruciatore
può essere messo in funzione. La
regolazione deve poi essere verificata
utilizzando un analizzatore di
combustione.
Potrebbero rivelarsi necessarie correzioni
subordinate al singolo impianto.
Valori di combustione favorevoli si
possono ottenere mediante l'uso degli
ugelli seguenti:
DANFOSS H÷S 80°÷60°
DELAVAN W 60°
STEINEN S 60°
A

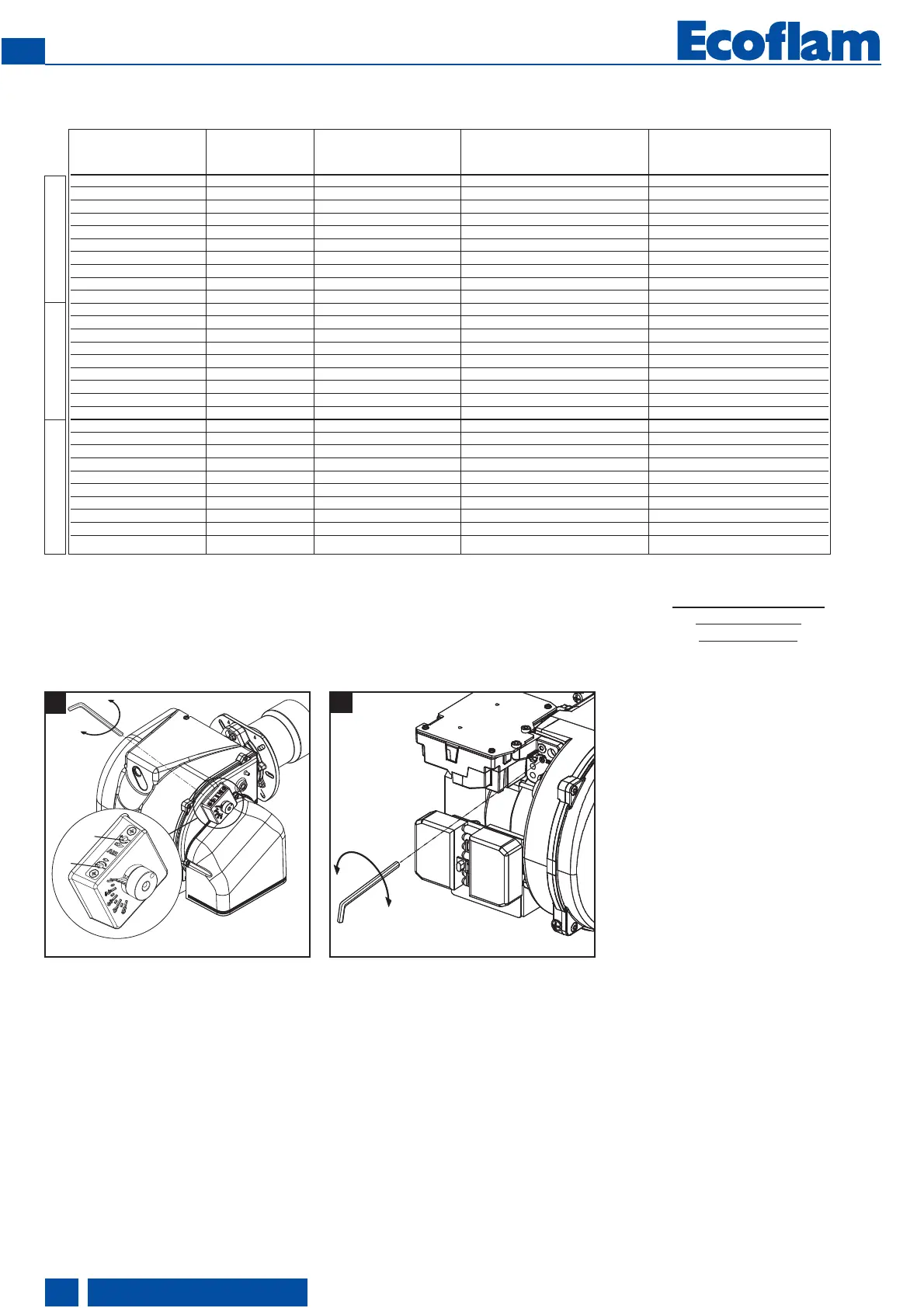

Messa in funzione - Dati di configurazione - Regolazione dell’aria
UGELLO POMPA PORTATA REGOLAZIONE TESTA REGOLAZIONE ARIA
gph spry bar kg/h Pos. Pos.
1,50 60° 12 6,2 0 1,5
1,65 60° 12 7,0 1 2,0
1,75 60° 12 7,6 2 2,5
2,00 60° 12 8,3 2,5 3,0
2,25 60° 12 9,3 3 3,2
2,50 60° 12 10,4 3,5 3,5
2,75 60° 12 11,5 4 4
3,00 60° 12 12,5 4,5 4,5
3,50 60° 12 14,9 5 4,5
4,00 60° 11 16,0 5 5
1,75 60° 12 7,6 0 1,5
2,00 60° 12 8,3 1 1,7
2,25 60° 12 9,3 2 2
2,50 60° 12 10,4 2,5 2,8
2,75 60° 12 11,5 3 3
3,00 60° 12 12,5 3,5 3,6
3,50 60° 12 14,9 4,0 4,1
4,00 60° 12 16,7 4,5 4,3
4,50 60° 12 19,1 5 5
2,25 60° 12 9,3 0 1,5
2,50 60° 12 10,4 0,5 2
3,00 60° 12 12,5 1,5 2,2
3,50 60° 12 14,9 2,0 2,5
4,00 60° 12 16,7 2,5 3
4,50 60° 12 19,1 3 3,3
5,00 60° 12 21,8 3,5 3,8
5,50 60° 12 23,6 4 4
6,00 60° 12 25 4,5 4,5
6,50 60° 11 27 5 5
MAX 30
MAX 20
MAX 15
Regolazione dell'aria (A).
Agire sulla vite A in figura:
• ruotando in senso antiorario, la portata
aumenta.
• ruotando in senso orario, la portata
diminuisce.
Nota: vite B non utilizzata.
Regolazione della testa di
combustione (B).
Agire sulla vite in figura:
• ruotare con una chiave esagonale
fino a raggiungere il valore desiderato
(indice da 0 a 5).
