Fonction - Fonctions générales de sécurité
Fonctionnement
- Après la demande de chaleur par le
régulateur de la chaudière, le coffret de
commande (combustion) du fuel fait
démarrer le déroulement du programme.
- Le moteur démarre, l’allumeur est activé
et le temps de pré ventilation (15 s)
débute.
- Pendant la préventilation, le foyer est
surveillé pour détecter une éventuelle
présence de flamme.
- A l''issue de la préventilation,
l’électrovanne fuel s'ouvrent et le brûleur
démarre.
- Pendant le fonctionnement, le circuit
d'allumage est coupe.
Arrêt de régulation
- Le régulateur de la chaudière interrompt
la demande de chauffe.
- L’électrovanne fuel se ferment et la
flamme s'éteint.
- Le moteur du brûleur s'arrête.
- Le brûleur est prêt à fonctionner.
Fonction de sécurite
Une mise en sécurité intervient :
- lorsque pendant la préventilation, un
signal de flamme est détecte
(monitorage lumière extérieure);
- lorsque, au moment du démarrage
(autorisation d'admission du combustible),
aucune flamme ne s'est formée au bout
de 5 secondes (temps de sécurité);
- si, en cas d’extinction accidentelle
pendant le fonctionnement et après une
tentative de réallumage, aucune flamme
n’apparait.
Une mise en sécurité est signalée par le
témoin de défaut. Le déverrouillage du
brûleur se fait, après élimination de la
cause du défaut, par pression sur le
bouton de déverrouillage.
Pour de plus amples informations, se
référer àla description du coffret de
sécurité.

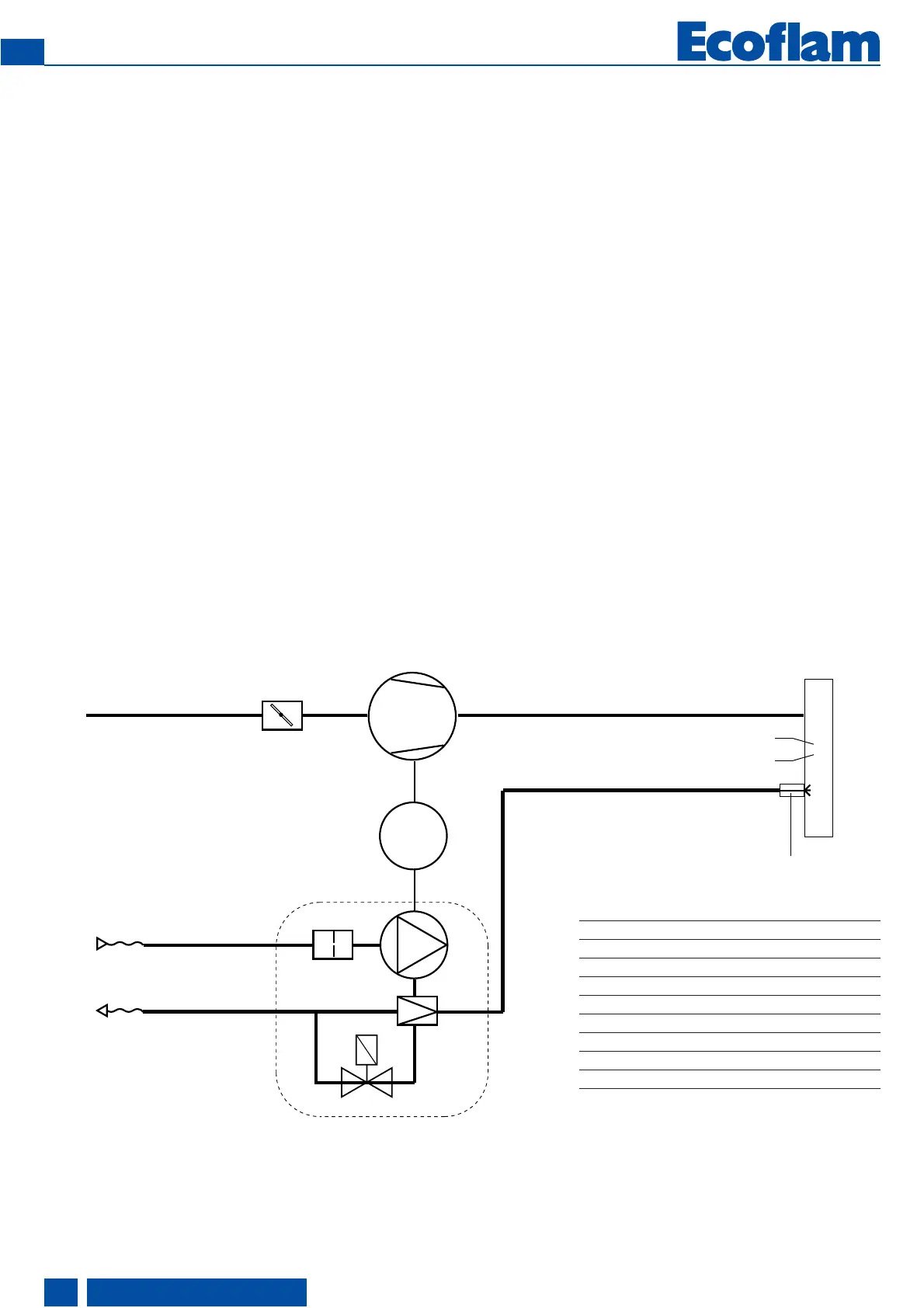

M1 Moteur du brûleur
T1 Transformateur d'allumage
Y1 Vanne du fuel
101 Ventilateur
102 Pompe
103 Volet d’air
104 Régulateur de pression
105 Flexibles
106 Filtre
118 Gicleur
