Ecoflam MAX 15 - Page 43

43
www.ecoflam-burners.com
420010371905
ES
A1 E_BCU OIL Cajetín de control y de
seguridad gasóleo
M1 Motor eléctrico de bombas y ventiladores
T1 Transformador
Y Support cabeza combustión
Y1 Electroválvulas
3 Regulación del aire en la cabeza
combustión
5 Tornillo de fijación de la placa
9 Toma Wieland
14 Tapa
15 Brida del quemador
16 Botón de desbloqueo
102 Bomba de gasóleo
103B Regulación del aire
113 Toma de aire
Embalaje
CB : QUEMADOR COMPLETO
- 1 bolsa
- manual técnico multilingüe.
- filtro y latiguillos.
- espina wieland.
- inyector y clave para inyector.
- tornillo, tuercas y arandelas.
KIT & ACS disponibles y entregados
por separado

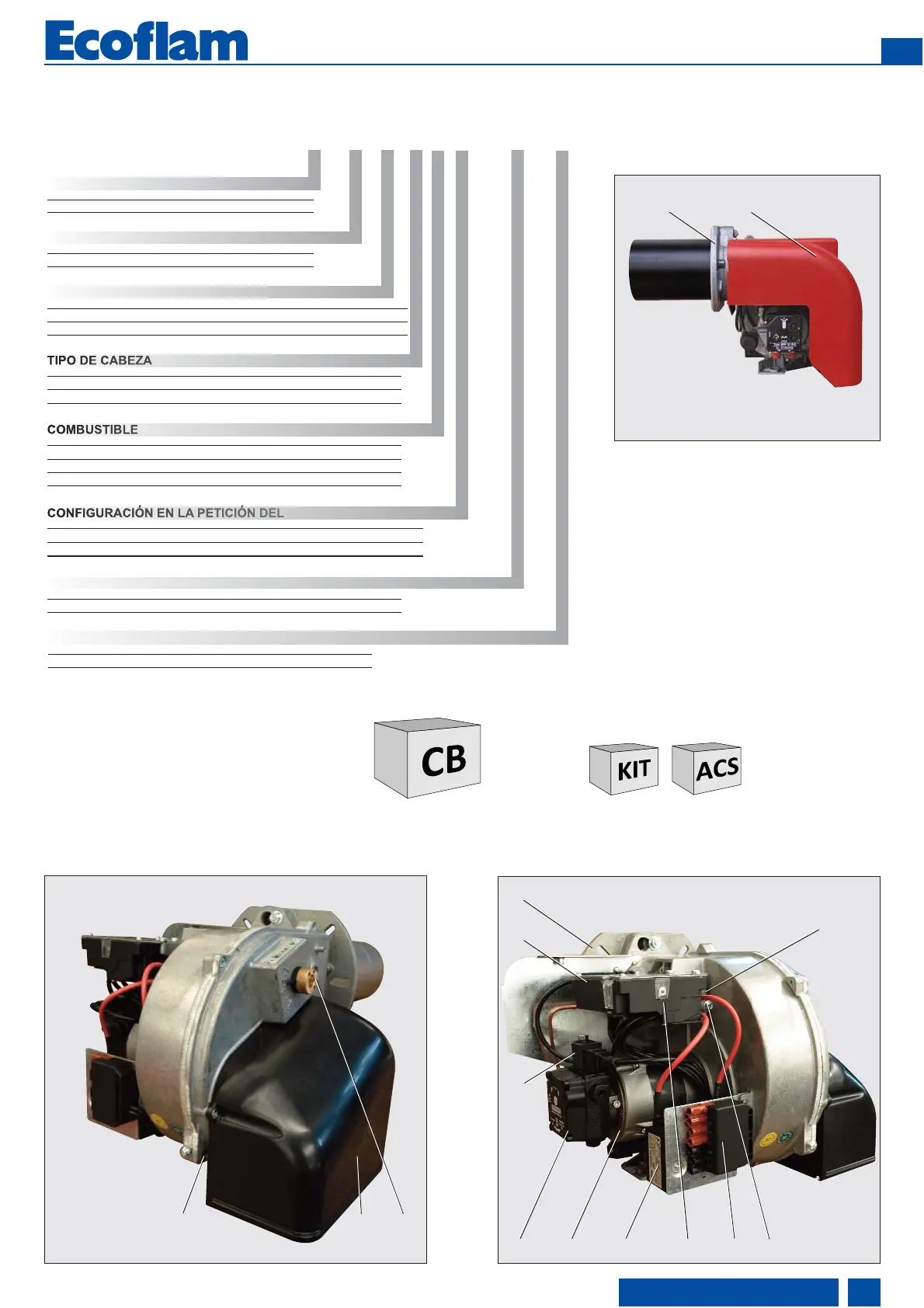

Contenidos generales - Descripción del quemador
15 14
113
103B
5
Y1
A1
M1
T1
15
16
102
9
Y
3
MAX 15 LN TC - 230-50 TW
MAX Gasóleo
NOMBRE
MAX 15 16 kg/h
MODELO (Gas: kW; Gasóleo: kg/h)
MAX Low NOx Low NOx Clase 3 llama amarilla (<120 mg/kWh)
MAX Estándar Clase 2-OIL EN267 (<185 mg/kWh)
EMISIONES
TC Cabeza corta
TL Cabeza larga
TIPO DE CABEZA
- Gasóleo /Fuel pesado
KER Cherosene
BIODIESEL Biodiesel
COMBUSTIBLE
HT Versión da alta temperatura
D HT Versión bomba D, Versión da alta temperatura
CONFIGURACIÓN EN LA PETICIÓN DEL
230-50 230 Volt, 50Hz
TENSION DE ALIMENTACIÓN
TW Thermowatt
EQUIPO CONTROL LLAMA
