Los datos de ajuste anteriores son
ajustes básicos. En un caso normal,
estos ajustes permiten la puesta en
servicio del quemador. La regulación se
tiene que comprobar utilizando un
analizador de combustión.
Podrían ser necesarias correcciones
subordinadas al propio equipo.
Es posible obtener valores de combustión
favorables mediante la utilización de los
inyectores siguientes:
DANFOSS H÷S 80°÷60°
DELAVAN W 60°
STEINEN S 60°
A

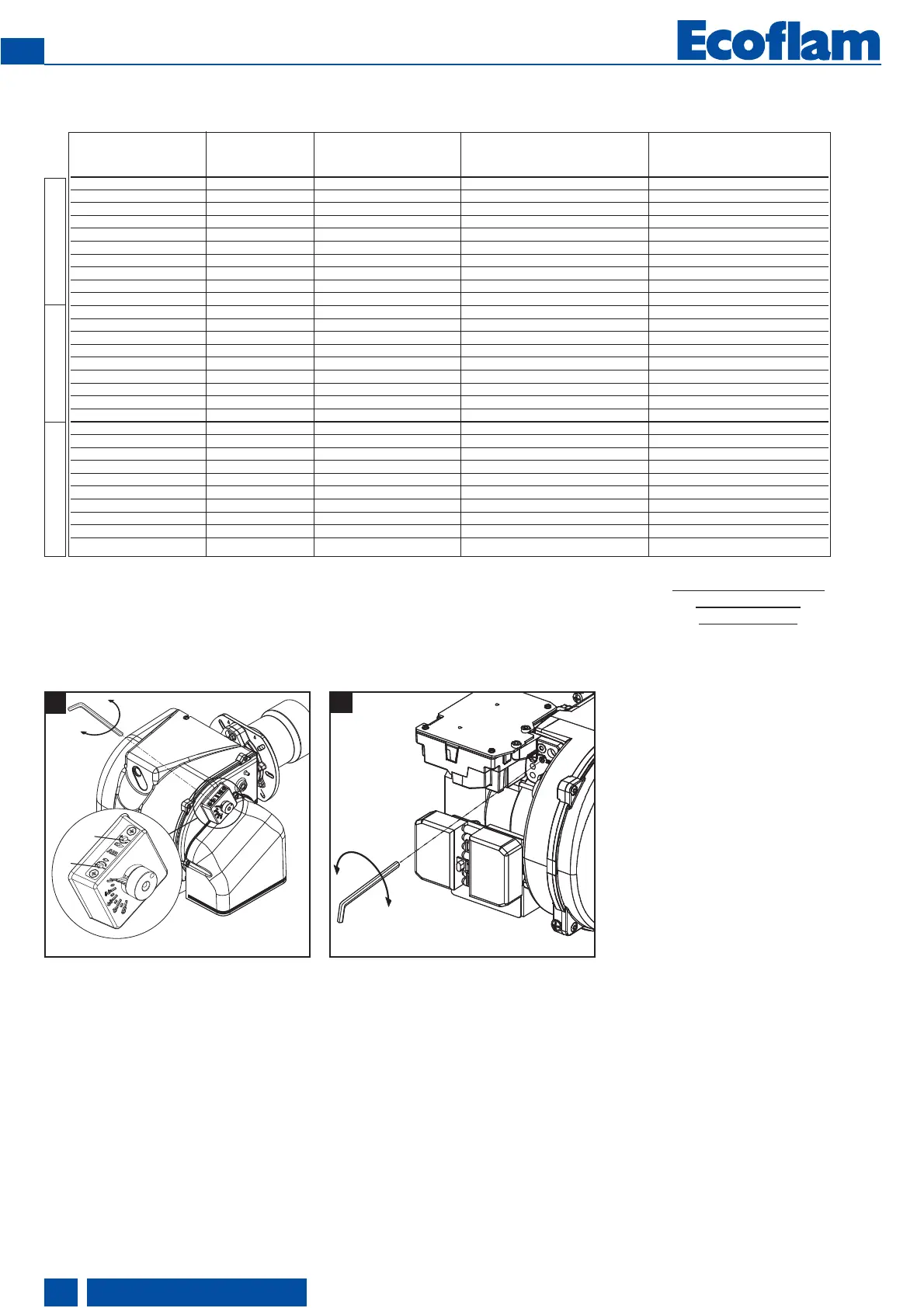

Puesta en servicio - Datos de ajuste - Ajuste del aire
INYECTOR BOMBA CAUDAL REGLAJE DE LA CABEZA REGLAJE DEL AIRE
gph spry bar kg/h Pos. Pos.
1,50 60° 12 6,2 0 1,5
1,65 60° 12 7,0 1 2,0
1,75 60° 12 7,6 2 2,5
2,00 60° 12 8,3 2,5 3,0
2,25 60° 12 9,3 3 3,2
2,50 60° 12 10,4 3,5 3,5
2,75 60° 12 11,5 4 4
3,00 60° 12 12,5 4,5 4,5
3,50 60° 12 14,9 5 4,5
4,00 60° 11 16,0 5 5
1,75 60° 12 7,6 0 1,5
2,00 60° 12 8,3 1 1,7
2,25 60° 12 9,3 2 2
2,50 60° 12 10,4 2,5 2,8
2,75 60° 12 11,5 3 3
3,00 60° 12 12,5 3,5 3,6
3,50 60° 12 14,9 4,0 4,1
4,00 60° 12 16,7 4,5 4,3
4,50 60° 12 19,1 5 5
2,25 60° 12 9,3 0 1,5
2,50 60° 12 10,4 0,5 2
3,00 60° 12 12,5 1,5 2,2
3,50 60° 12 14,9 2,0 2,5
4,00 60° 12 16,7 2,5 3
4,50 60° 12 19,1 3 3,3
5,00 60° 12 21,8 3,5 3,8
5,50 60° 12 23,6 4 4
6,00 60° 12 25 4,5 4,5
6,50 60° 11 27 5 5
MAX 30
MAX 20
MAX 15
Reglaje del aire (A).
Accionar el tornillo de la figura:
• girando en el sentido contrario de las
agujas del reloj, el caudal aumenta.
• girando en el sentido al de las
agujas del reloj, el caudal disminuye.
Nota: tornillo B non utilizado.
Reglaje de la cabeza de combustión(B).
Accionar el tornillo de la figura:
• girar con una llave hexagonal hasta
alcanzar el valor deseado (índice de 0 a
4,5).
