Ecoflam MAX 15 User Manual

55
www.ecoflam-burners.com
420010371905
RU
A1 E_BCU OIL Блок управления и
безопасности
M1 Электродвигатель вентилятора и
насос
T1 Устроиство розжига
Y Градуированный стержень
Y1 Электромагнитныи клапан
3 Регулировка воздуха в головке
сгорания
5 Винт крепления панели
9 Розетка wieland
15 Фланец горелки
16 Кнопка разблокировки
102 Топливныи насос
103B Регулировка подачи воздуха
113 Короб воздухозабора
Упаковка
CB : ГОРЕЛКА В КОМПЛЕКТЕ
- 1 пакет
- многоязычное техническое руководство.
- фильтр и гибкие шланги.
- штепсель wieland.
- форсунка и ключ для форсунки.
- винты, гайки и шайбы.
KIT & ACS заказываемые и
поставляемые отдельно

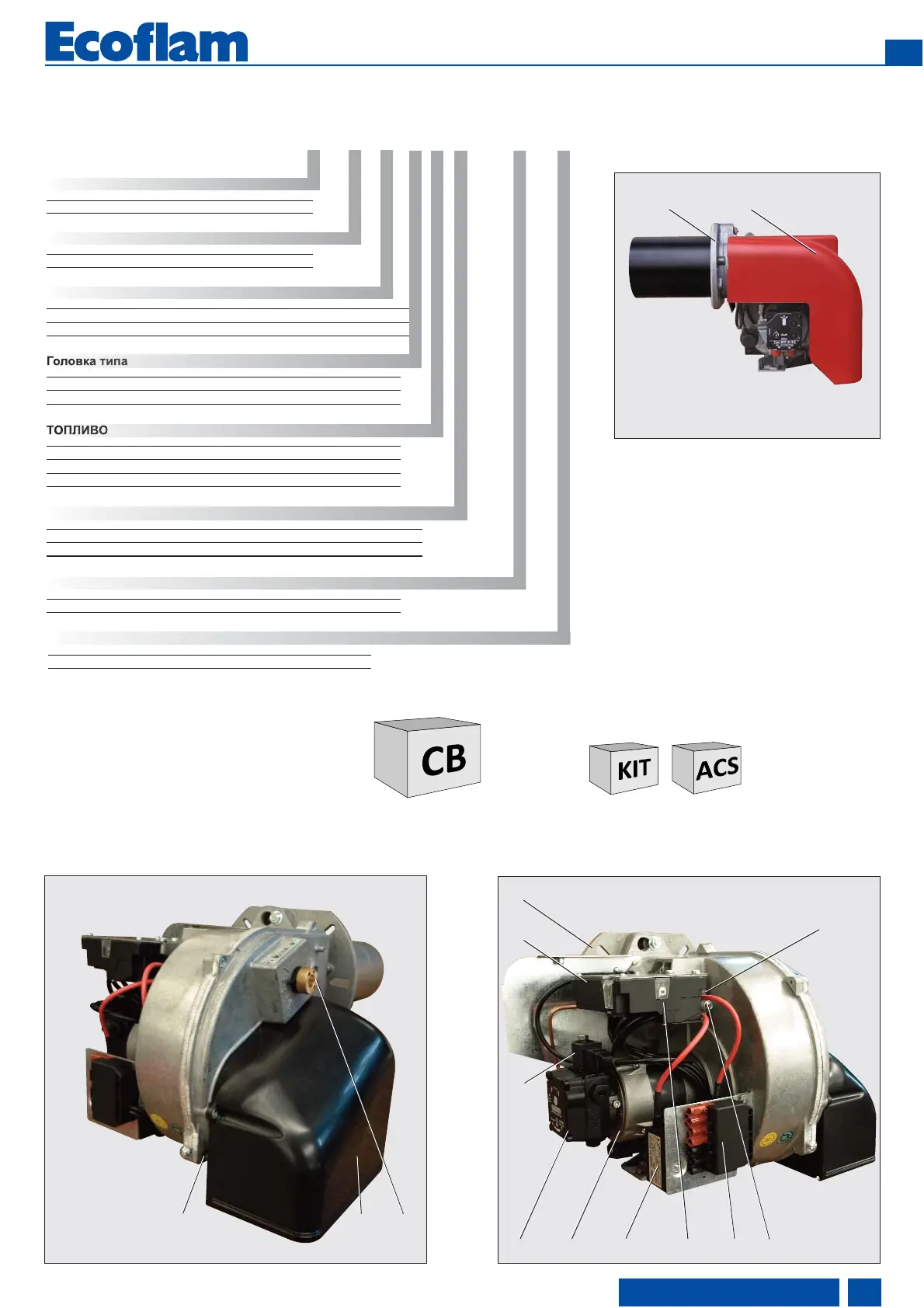

Содержание общего характера - Описание горелки
15 14
113
103B
5
Y1
A1
M1
T1
15
16
102
9
Y
3
MAX 15 LN TC - 230-50 TW
MAX Газойль
НАЗВАНИЕ
MAX 15 16 kg/h
МОДЕЛЬ (газ: kW; Газойль: kg/h)
MAX Low NOx Low NOx Класс 3 желтым пламенем (<120 mg/kWh)
MAX Стандарт Класс 2-OIL EN267 (<185 mg/kWh)
ВЫБРОСЫ
TC
КОРОТКАЯ ОГНЕВАЯ ГОЛОВКА
TL
ДЛИННАЯ ОГНЕВАЯ ГОЛОВКА
Головка типа
- Газойль /Мазут
KER Керосин
BIODIESEL Биодизель
ТОПЛИВО
HT Высокотемпературная версия
D HT версия качать D, Высокотемпературная версия
230-50 230 Volt, 50Hz
ИСТОЧНИК ПИТАНИЯ
TW Thermowatt
EQUIPO CONTROL LLAMA
КОНФИГУРАЦИЯ НА ЗАПРОСЕ
