420010280903 Max 15 - 20 - 30
FR

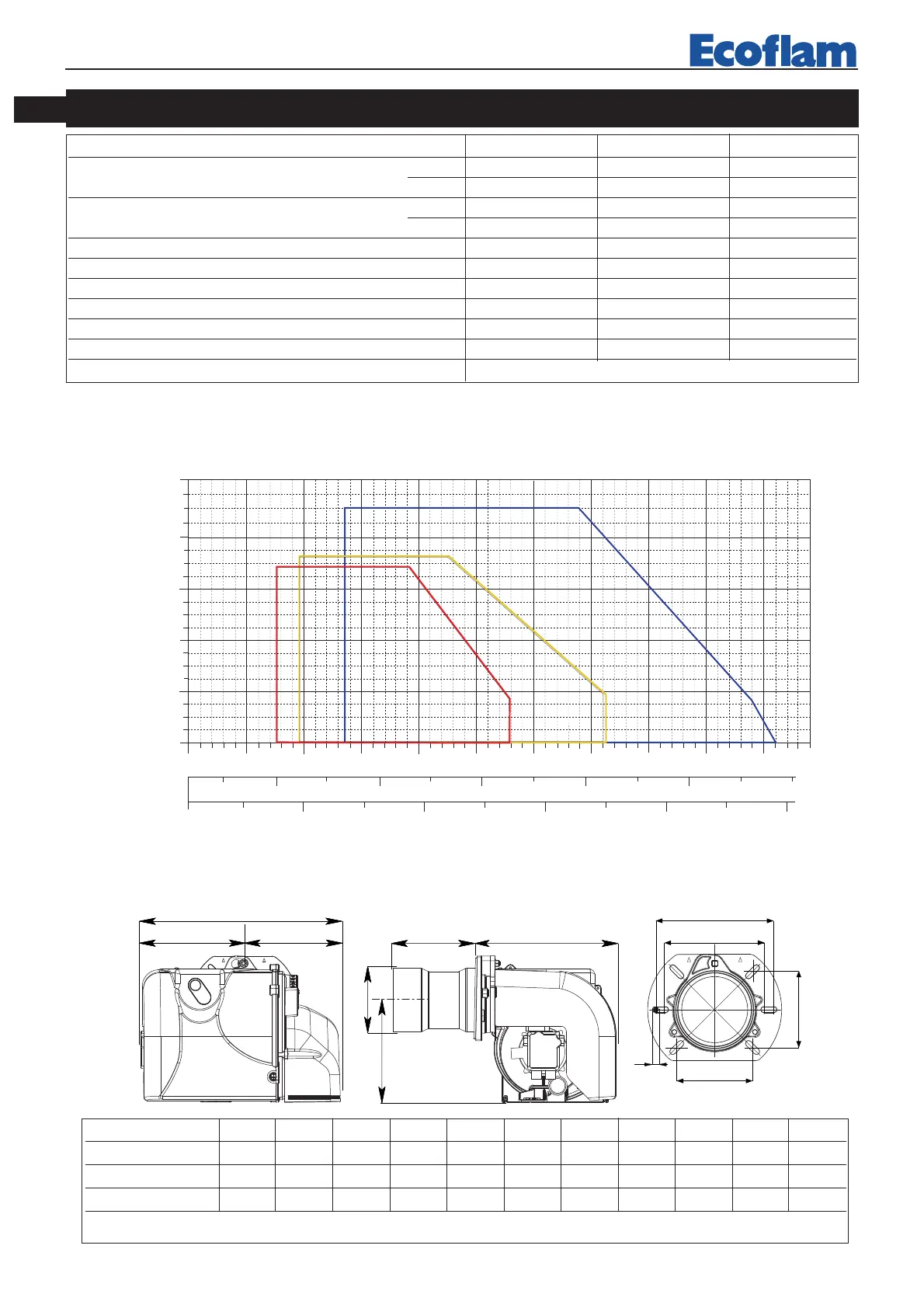

CARACTERISTIQUES TECHNIQUES
DIMENSIONS D'ENCOMBREMENT
MODELES MAX 15 MAX 20 MAX 30
Puissance thérmique max. kcal/h 163.800 204.000 275.400
kW 190 237 319
Puissance thérmique min kcal/h 63.240 74.460 94.860
kW 73,4 86,4 110
Débit max kg/h 16 20 27
Débit min kg/h 6,2 7,3 9,3
Tension d'alimentation 50 (60) Hz V 230 230 230
Moteur W 130 200 200
Tours par minute Nº 2.800 (3.400) 2.800 (3.400) 2.800 (3.400)
Coffret de sécurité LANDIS LMO 14 LMO 14 LMO 14
Combustible : mazout kcal/kg 10.200 max. visc 1,5°E a 20°C
25 100 125
150
175
200 225 250
50 75
0
1
2
3
4
100 150 200 250 300
10 15 20 255
mbar
kcal/h
x 1000
kg/h
kW
275
5
MAX 15 MAX 20 MAX 30
50
COURBE DE TRAVAIL
PRESSION DANS LA CHAMBRE DE COMBUSTION
DEBIT
E
D-D1
F
G
BC
A
I
L
M
153
185
MODELE
ABCDD1E FG I LM
MAX 15 392 202 190 160 260 276 107 201 120-131 120-131 M8
MAX 20 392 202 190 160 260 276 125 201 120-131 120-131 M8
MAX 30 392 202 190 160 260 276 125 201 120-131 120-131 M8
D = tete courte d1 = tete longue
