pag.10
A LB 1371 Multicalor 45 ÷ 140
13 mm.
120 Metano
13 mm.
140 Metano
120 G.P.L.
140 G.P.L.
APERTO
CHIUSO

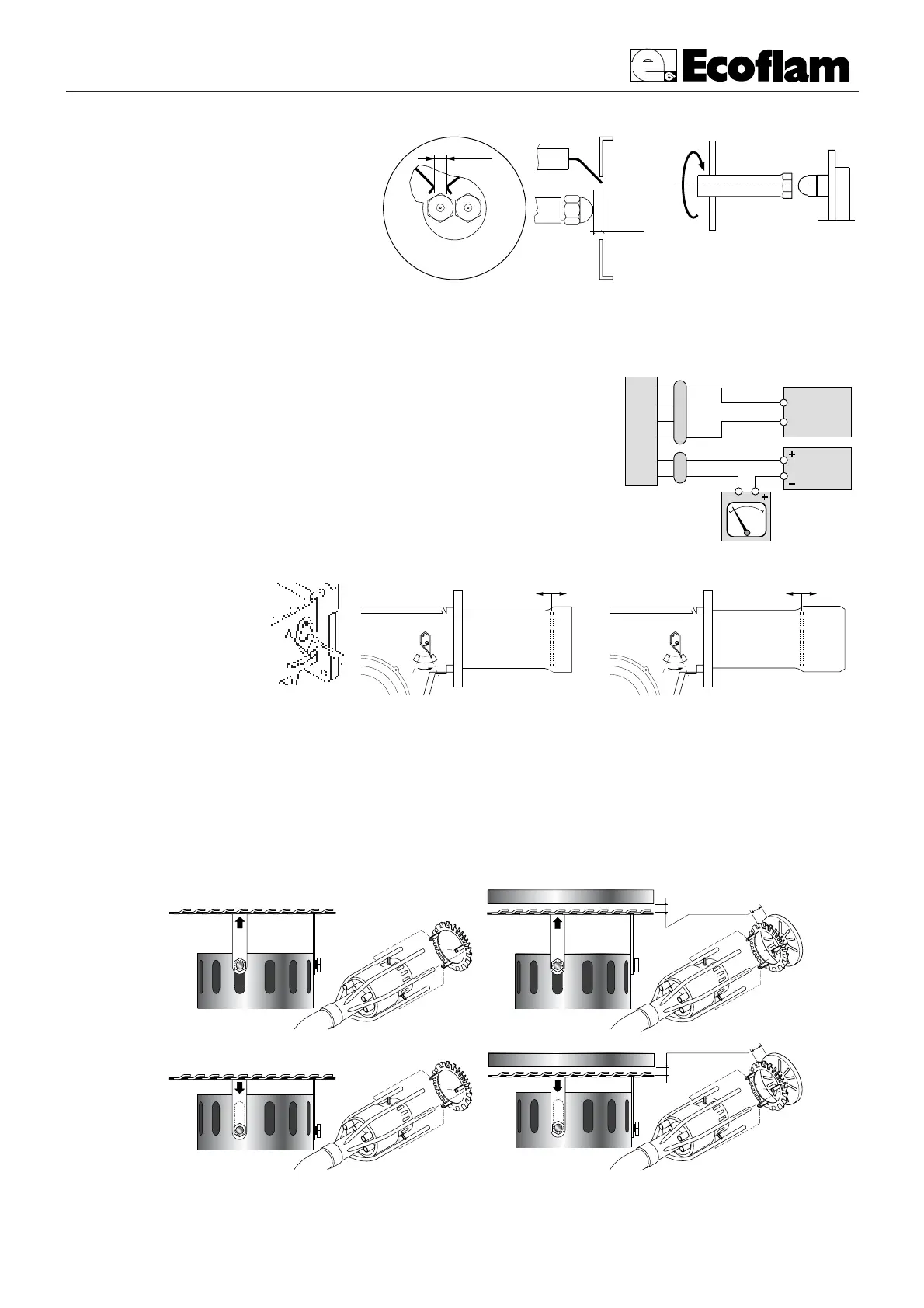

POSIZIONAMENTO DEL DISCO PER METANO E G.P.L. MULTICALOR 120/140
L.P.G.
L.P.G.
Natural Gas
Natural Gas
PULIZIA E SOSTITUZIONE UGELLI
Utilizzare una chiave appropriata per rimuovere gli
ugelli facendo attenzione a non rovinare gli elettro-
di.
NB. : Controllare sempre la posizione degli elettro-
di dopo il montaggio degli ugelli (vedi fig.).
Assicurarsi che gli elettrodi siano posizionati in
maniera corretta. Una posizione errata comporta
problemi di accensione.
5÷6 mm
3÷4 mm
2 fiamme
REGOLAZIONE POSIZIONE TESTA DI COMBUSTIONE
La regolazione della posizione
della testa di combustione
viene effettuata per ottenere il
miglior rendimento di com-
bustione. Nelle applicazioni
alle portate minime del bru-
ciatore la testa viene arretrata, alle potenze massime viene
avanzata
Esecuzione :
- allentare la vite di fissaggio della leva A
- spostare la leva sino al raggiungimento della posizione desiderata
- ribloccare la vite di fissaggio
MULTICALOR
45-70-100
MULTICALOR
120-140
Il controllo della corrente di ionizzazione si effettua inserendo un microamperome-
tro con fondo scala di 50 µA (corrente continua) in serie alla fotocellula.
Se la corrente di ionizzazione è troppo bassa verificare il collegamento fase e neutro
del bruciatore e la messa a terra del bruciatore stesso. Normalmente il valore della
corrente di ionizzazione è >20 µA.
Corrente di rivelazione minima richiesta 3 µA
LGB 22
QRA
AGQ1.1A27
1
2
SW
SW
BL
BL
RIVELAZIONE FIAMMA
Microamperometro fondo scala 50 µA
SW = NERO
BL = BLU
PASSAGGIO DA METANO A G.P.L. : togliere il disco anteriore nella testa di combustione.
PASSAGGIO DA G.P.L. A METANO : inserire il disco anteriore nella testa di combustione.
