La pompa é regolata al collaudo a 12 bar.
- Controllare la perfetta tenuta delle tubazioni. - Usare tubo rigido dove è
possibile. - Dimensionare correttamente la valvola di fondo. - Non eccedere
nella depressione (max 0,45 bar). Spurgare l' aria contenuta nella pompa
attraverso la presa di pressione e controllare la pressione. Riempire di gaso-
lio le tubazioni per facilitare l' innesco. Non far funzionare la pompa senza
gasolio per più di tre minuti. Se l' innesco della pompa non avviene nel primo prelavaggio del bruciatore, riar-
mare il blocco.
NB.: Prima di mettere avviare il bruciatore, assicurarsi che il ritorno sia aperto. Una occlusione provocherebbe
la rottura dell' organo di tenuta della pompa.
pag.9
A LB 1371 Multicalor 45 ÷ 140

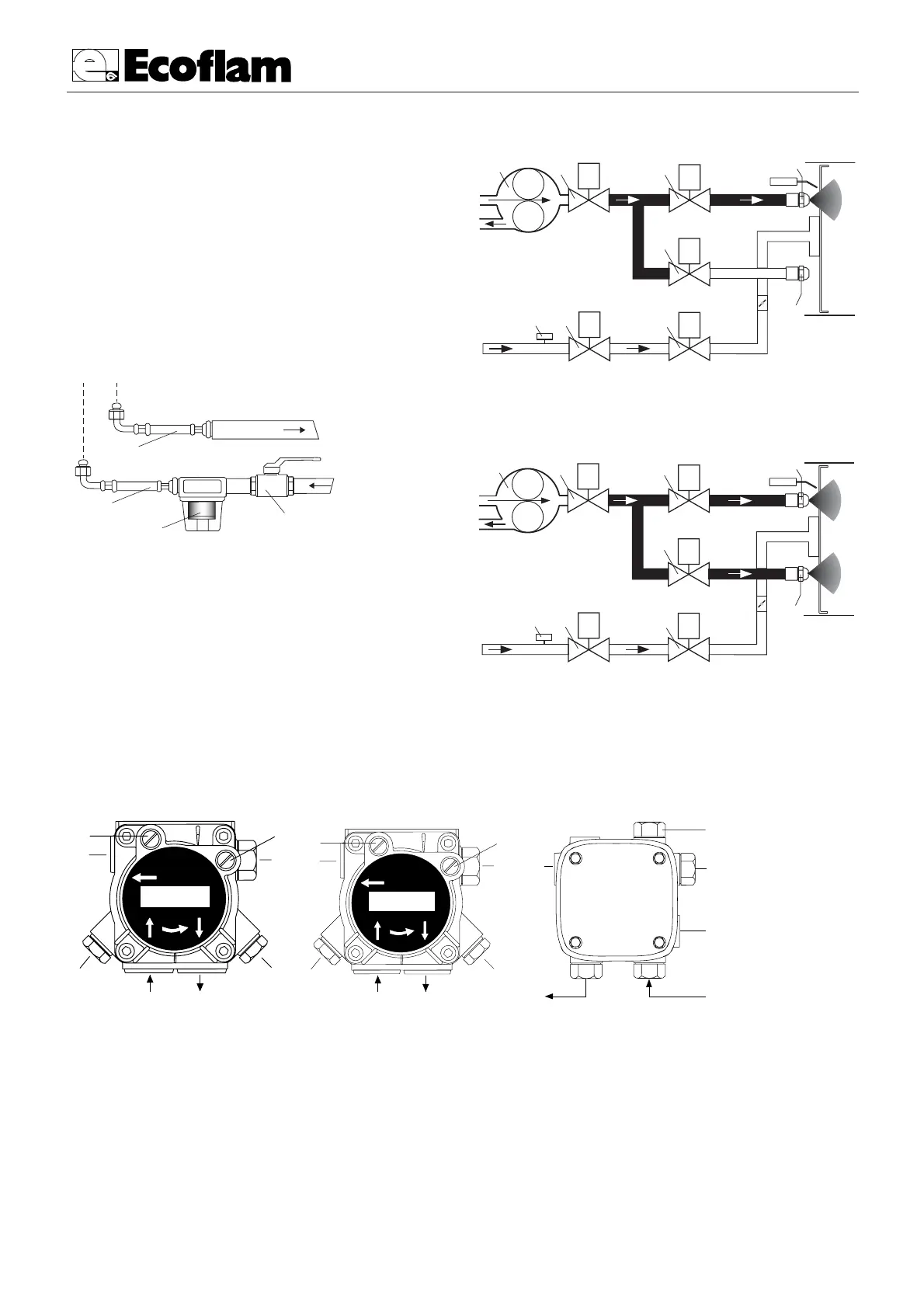

CIRCUITO IDRAULICO GASOLIO
A - FLESSIBILE
B - FILTRO
C - RUBINETTO
1 - POMPA
2 - VALVOLA GASOLIO DI SICUREZZA
3 - VALVOLA GASOLIO 1° STADIO
4 - VALVOLA GASOLIO 2° STADIO
5 - UGELLO 1° STADIO
6 - UGELLO 2° STADIO
7-PRESSOSTATO GAS DI MINIMA
8-VALVOLA GAS DI SICUREZZA
9-VALVOLA GAS
Regolare la pressione del gasolio ed il flusso d’aria al
primo stadio. Il bruciatore resterà ora al primo stadio
fino a quando l’interruttore non venga nuovamente
posizionato in secondo stadio. L’apparecchiatura inizia
allora il secondo stadio aprendo completamente la ser-
randa aria e la pressione, al secondo stadio ed in condi-
zioni normali di funzionamento,va selezionata a 12-15
bar (controllare la lettura sul manometro al punto di
pressione). Regolare l’aria di combustione mediante la
leva di regolazione testa.
