РУКОВОДСТВО ПО МОНТАЖУ И НАСТРОЙКЕ СИСТЕМ ОЧИСТКИ ВОДЫ ECOSOFT
®
34

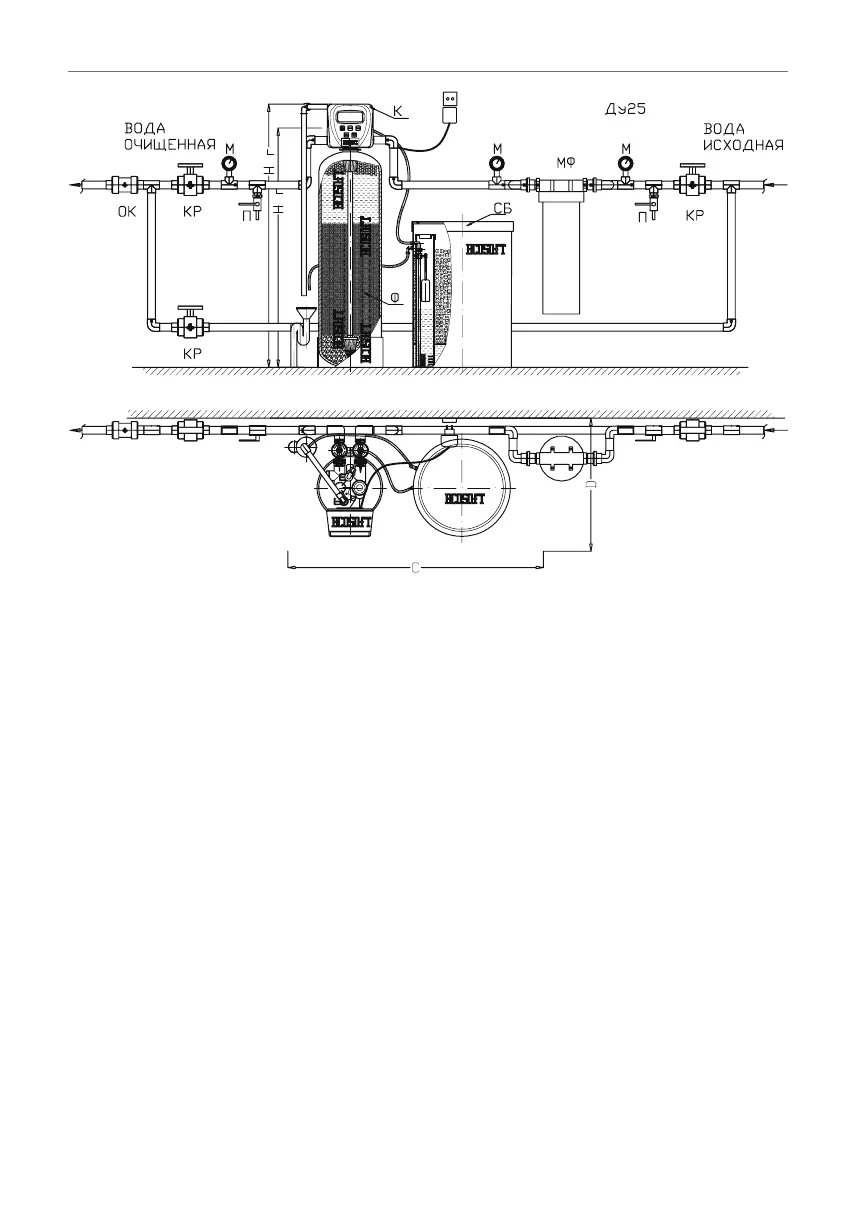

К – КЛАПАН
Ф – ФИЛЬТР
СБ – БАК СОЛЕВОЙ
МФ – ФИЛЬТР МЕХАНИЧЕСКИЙ
М – МАНОМЕТР
КР – КРАН
П – ПРОБООТБОРНИК
OК – КЛАПАН ОБРАТНЫЙ
Нг – ГАБАРИТНАЯ ВЫСОТА
СИСТЕМЫ
Нп – ВЫСОТА ПОДКЛЮЧЕНИЙ
(ПОДВОДА, ОТВОДА ВОДЫ)
С – ШИРИНА МОНТАЖНОЙ ЗОНЫ
D – ГЛУБИНА МОНТАЖНОЙ ЗОНЫ
К -
Ф -
СБ -
МФ -
М -
К Р -
Клапан
Фильтр
Солевой бак
Механический фильтр
Манометр
Кран
П -
ОК -
Hг -
Hп -
C -
D -
Пробоотборник
Обратный клапан
Габаритная высота системы
Высота подключений (подвод и отвод воды)
ширина монтажной зоны
глубина монтажной зоны
6.4. Подключение системы к линии водоснабжения
• Для защиты управляющего клапана системы от попадания в него механических загрязнений,
которые могут вызвать его повреждение (ржавчина, песок, окалина и т.д.), на входе обязательна
установка механического фильтра, снабженного манометрами или дифманометром для
определения степени его загрязнения. Для правильной настройки и дальнейшего сервисного
обслуживания система должна обязательно иметь пробоотборники и манометры. Для
подключения системы к водопроводу необходимо перекрыть линию подачи холодной воды (при
необходимости - отключить повышающий насос), произвести монтаж всех узлов и компонентов
системы, обеспечив при этом надежное крепление трубопроводов и арматуры.
Внимание: категорически запрещается нагружать монтажные фитинги клапана, используя их
как точки крепления (поддержки) труб! Гидравлические подключения клапана, такие как Вход/
выход, снабжены стрелками, указывающими направление движения воды. При монтаже системы
следите за направлением стрелок!
• Для защиты оборудования необходима установка обратного клапана на выходе из системы
очистки.
• При монтаже системы необходимо предусмотреть байпас (если таковой не включен в комплект
установки) для осуществления регламентных и ремонтных работ.
