2. Contenidos del paquete y especicaciones técnicas

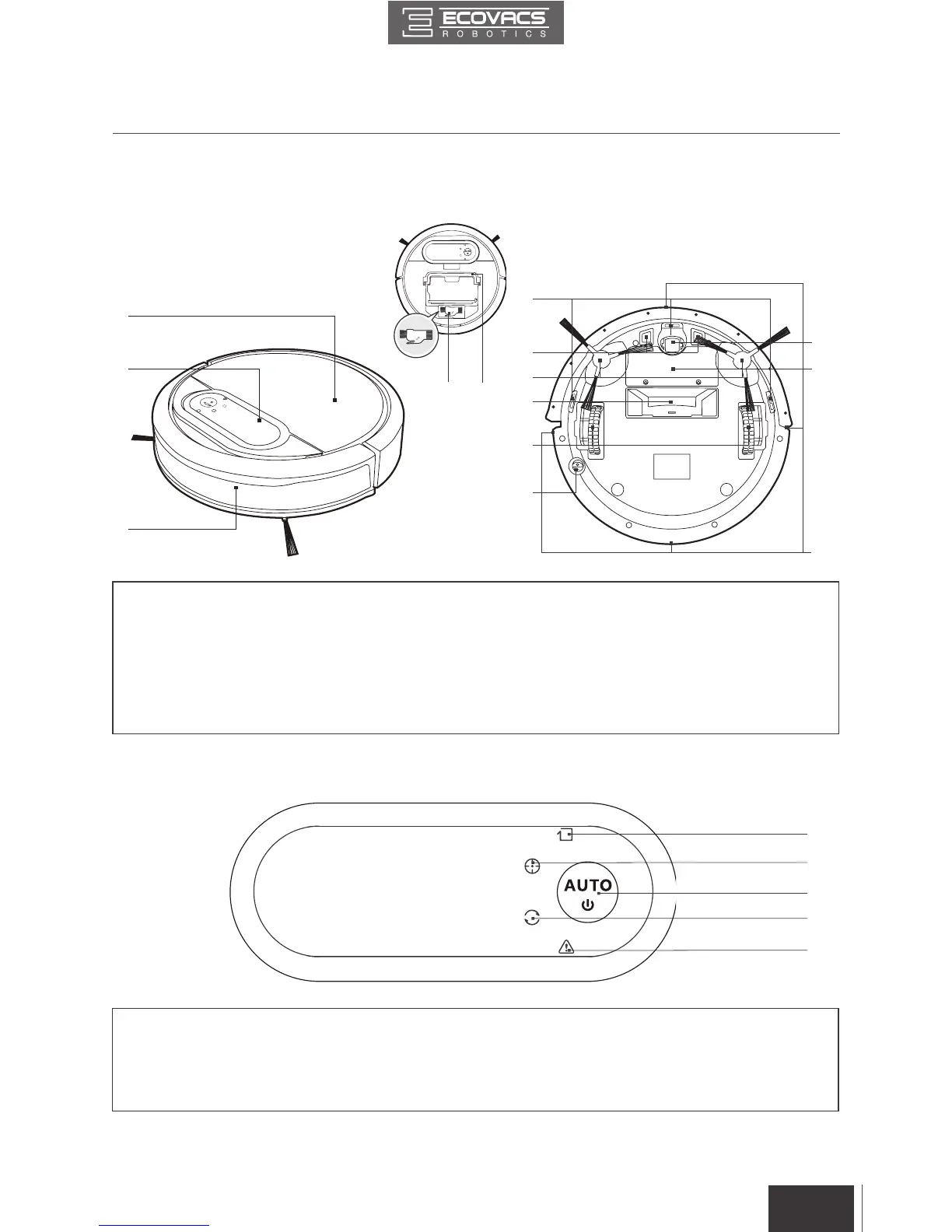

2.3 Diagrama del producto
Robot
1
4
5
9
10
11
6
7
8
2
3
13
12
14
1. Cubierta superior
2. Panel de control
3. Sensores antichoques
4. Sensores anticaída
5. Contactos de carga
6. Cepillos laterales
7. Canal de aspiración
8. Ruedas motrices
9. Rueda universal
10. Batería
11. Receptor infrarrojo para el control remoto
12. Puerto de actualización (solo para servicio técnico)
13. Herramienta de limpieza multifuncional
14. Interruptor de corriente inferior
1
5
2
3
4
Panel de control
1. Luz indicadora del Modo de limpieza Edge
2. Luz indicadora del Modo de limpieza Spot
3. Botón Modo AUTO
4. Luz indicadora de la programación inteligente
5. Indicador de alarma
