EcoWater ESM9CE+ - Page 27

27

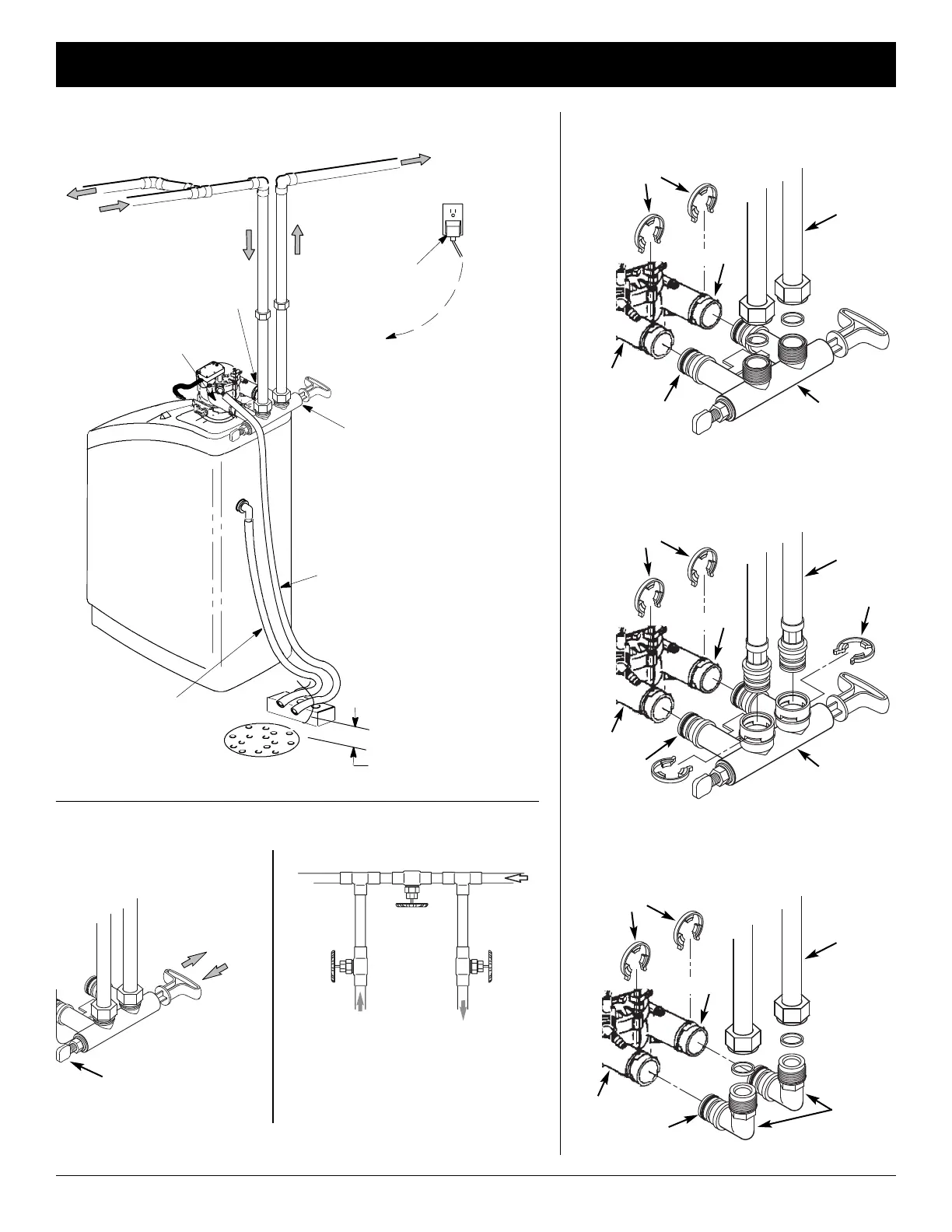

Installationsabbildungen
ECOWATER
S Y S T E M S
Deutsch
ABB. 1
TYPISCHE INSTALLATION
ABB. 2B
4 cm
Luftspiel
Bodenablauf
Überlaufschlauch
des Solebehälters
(nicht erhöhen)
Ventil-Ablaufschlauch
(höchstens 2,5 erhöhen)
Den Ventil-Ablaufschlauch
befestigen bzw. mit Draht
festbinden, damit er
sich stets über dem
Bodenablauf befindet
HINWEIS: Für die Klarheit der
Abbildung sind die
Abdeckung und Ab -
stützung nicht gezeigt
EcoWater Systems
Bypassventil
Transformator
(im Lieferumfang
enthalten)
Stromkabel
zur Steuerung
(2 m)
AUFBEREITET
ES WASSER
BYPASSOPTIONEN
EcoWater Systems
Bypassventil
Dreiventil-Bypass
ABB. 2A
Vom
Wasserenthärter
Zum
Wasserenthärter
= Für den KUNDENDIENST:
- Ein- und Auslassventil öffnen
- Bypassventil schließen
= Für den BYPASS
- Ein- und Auslassventil schließen
- Bypassventil öffnen
Einlass
Auslass
Klammern
Flexibler
Schlauch
Geschmierter
O-Ring
ABB. 3A
Für den
KUNDENDIENST
herausziehen
(normaler Betrieb)
Für BYPASS
hineindrücken
Knopf zum Einstellen der
Mischung - nach links
drehen, um die Härte des
aufbereiteten Wassers
zu erhöhen.
Bypassventil
Auslassventil Einlassventil
Bypassventil
AUSLASS
EINLASS
HARTES
WASSER
Steckdose,
230 V, 50 Hz
HAUPTWASSERROHR
WASSER -
ENTHÄRTER /
MIT AKTIV -
KOHLEFILTER
Einlass
Auslass
Klammern
Flexibler
Schlauch
ABB. 3B
Bypassventil
Geschmierter
O-Ring
Klammer
FIG. 3C
Geschmierter
O-Ring
Adapter
Winkelstück
Flexibler
Schlauch
Einlass
Klammern
Auslass
INSTALLATION MITTELS BYPASS-
VENTIL MIT EINSTELLSCHRAUBE
INSTALLATION MITTELS BYPASS-
VENTIL MIT KLAMMERN
INSTALLATION MITTELS
ADAPTER WINKELSTÜCK
