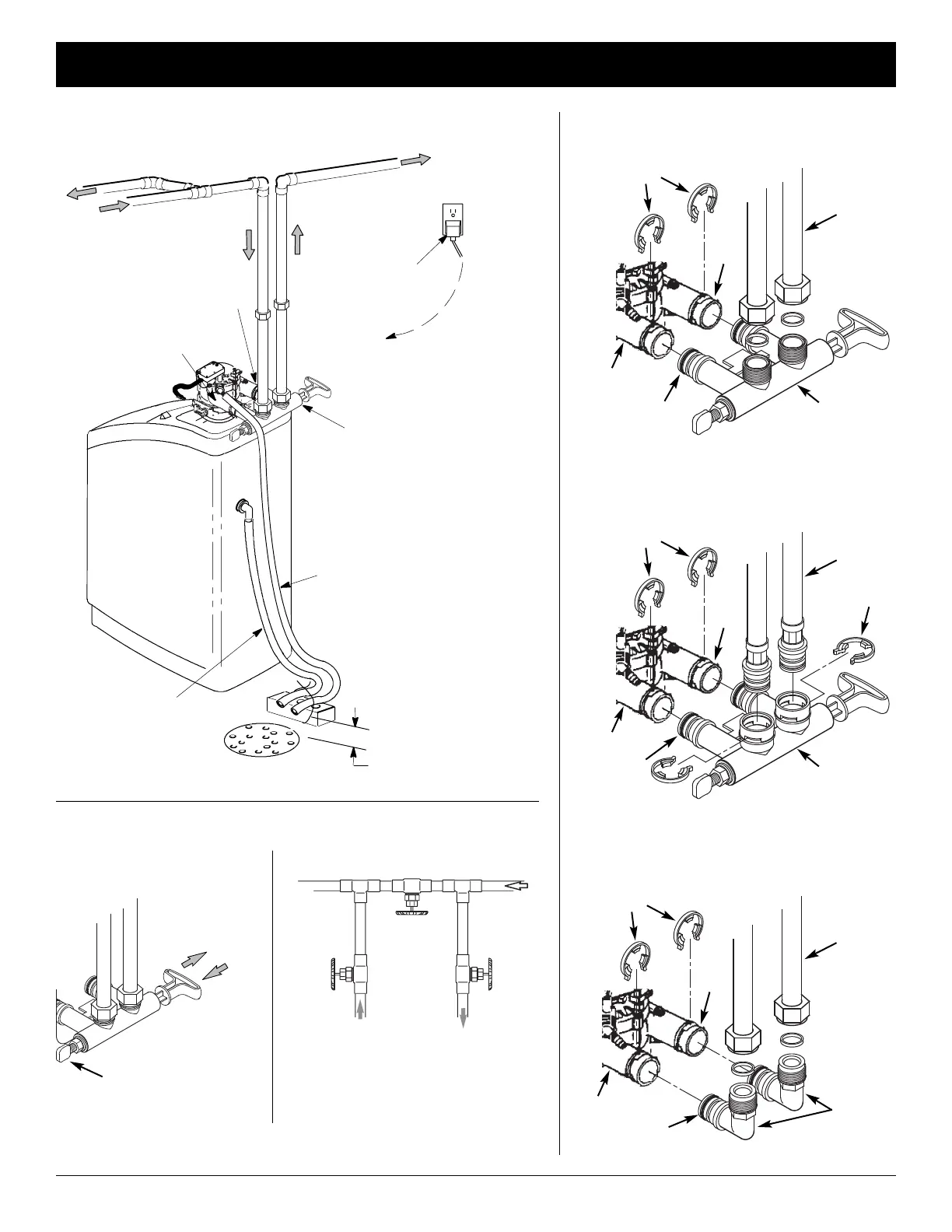

RYS. 1
TYPOWYCH INSTALACJI
RYS. 2B
odstęp
4 cm
gniazdko
elektryczne
230V, 50 Hz
studzienka odpływowa
wąż zabezpieczenia
antyprzelewowego
(nie unosić do góry)
wąż do odprowadzania
popłuczyn (nie umieszczać
go wyżej niż 2,5 m)
UGAWA: Wąż do
odprowadzania popłuczyn
oraz wąż zabezpieczenia
antyprzelewowego należy
przymocować nad
studzienką odpływową.
UWAGA: Dia większej przejrzystości,
panel sterujący i pokrywa nie
występują na rysunku.
zawór by-pass
EcoWater Systems
URZĄDZENIA /
REFINERA
WYJŚCIE
WEJŚCIE
transformator
(dołączony
razem z
urządzeniem)
WODA
TWARDA
WODA
UZDATNIONA
OBEJŚCIE - MOŻLIWE ROZWIĄZANIA
Zawór by-pass
EcoWater Systems
System obejścia na 3 zaworach
RYS. 2A
zawór
obejścia
zawór
wylotowy
zawór
wlotowy
z
urządzenia
do
urządzenia
= NORMALNA PRACA URZĄDZENIA:
- otworzyć zawór wlotowy i wylotowy
- zamknąć zawór obejścia
= POZYCJA OBEJŚCIA:
- zamknąć zawór wlotowy i wylotowy
- otworzyć zawór obejścia
wejście
wyjście
wąż
przyłączeniowy
nasmarowana
uszczelka
o-ring
RYS. 3A
Schematy montażu
ECOWATER
S Y S T E M S
Polski
Pokrętło regulacji
mieszania – obróć w lewo,
aby zwiększyć stopień
twardości uzdatnianej wody
zawór
by-pass
Tłok wyjęty
(normalna praca
urządzenia)
Tłok wciśnięty
(pozycja
obejścia)
klipsy mocujące
GŁÓWNY RUROCIĄG
kabel zasilający
o dł. 2 m)
wejście
wyjście
wąż
przyłączeniowy
RYS. 3B
zawór
by-pass
klipsy mocujące
nasmarowana
uszczelka
o-ring
klips mocujące
MONTAŻ ZA POMOCĄ
KOLANEK
RYS. 3C
wejście
wyjście
nasmarowana
uszczelka
o-ring
wąż
przyłączeniowy
klipsy
mocujące
MONTAŻ ZA POMOCĄ
GWINTOWANEGO ZAWORU BYPASS
MONTAŻ ZA POMOCĄ
ZAWORU BYPASS NA KLIPSY
kolanka
