Схемы установки
ECOWATER
S Y S T E M S
Русский

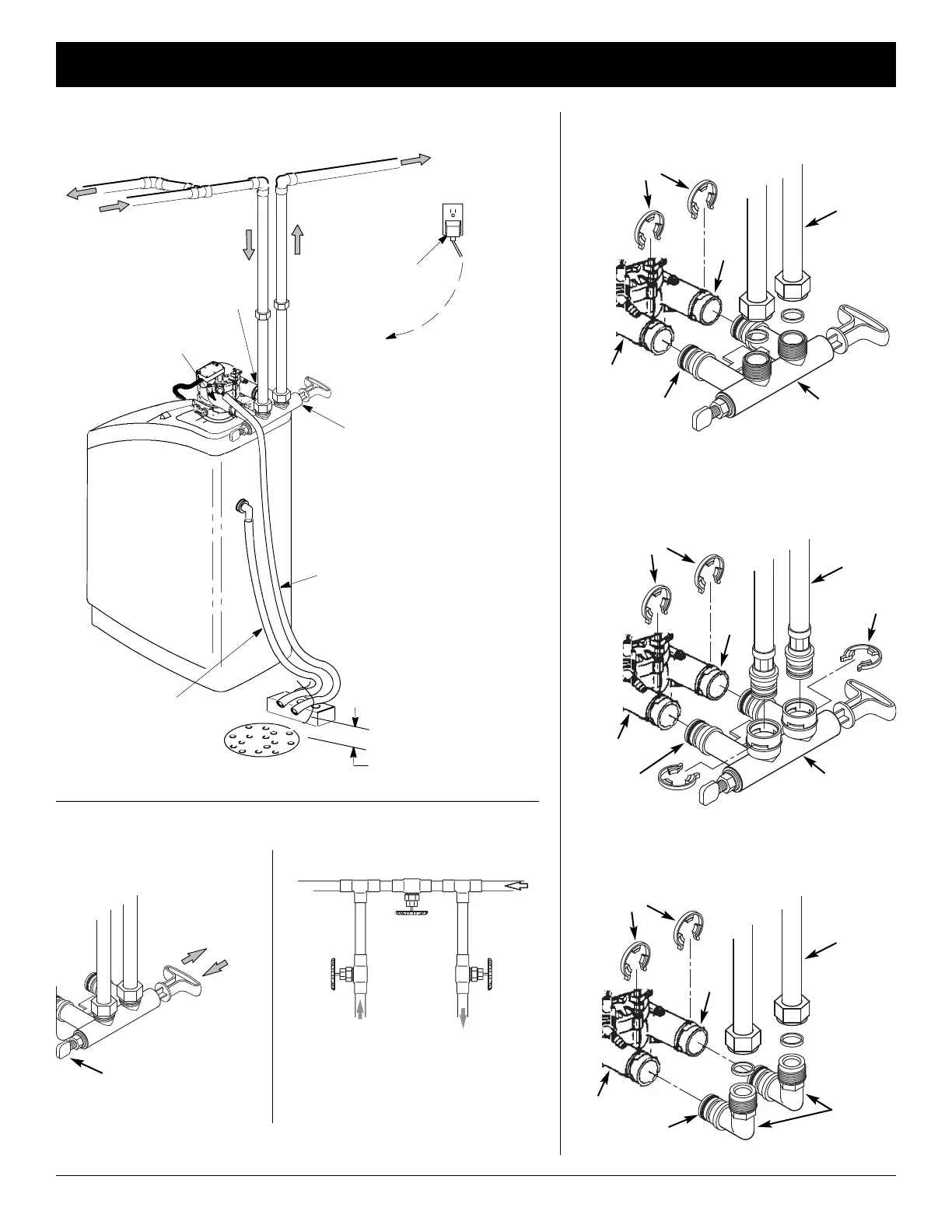

РИС. 1
ТИПИЧНАЯ УСТАНОВКE
РИС. 2B
воздушный
зазор
размером
4 см
электрическая
розетка 230 В, 50 Гц
спускное
отверстие в полу
переливной
шланг
рассольного
резервуара
(не поднимать)
спускной шланг клапана
(не поднимать выше,
чем на 2,5 метра)
Закрепите спускной шланг
клапана проволокой или
веревкой в соответствующем
месте над спускным
отверстием в полу
ПРИМЕЧАНИЕ: Установочная
плита и опора не изображены
для ясности схемы
перепускной клапан
EcoWater Systems
ВЫПУСК
ВПУСК
трансформатор
(в комплекте)
ОСНОВНАЯ
ВОДОПРОВОДНАЯ
ТРУБА
СМЯГЧЕННАЯ
ВОДА
ЖЕСТКАЯ ВОДА
ФУНКЦИИ ПЕРЕПУСКНОГО КЛАПАНА
Перепускной клапан
EcoWater Systems
3-клапанная перепускная система
РИС. 2A
перепускной
клапан
выпускной
клапан
впускной
клапан
из
смягчителя
в
смягчитель
= для ОБСЛУЖИВАНИЯ:
- откройте впускной и выпускной клапаны
- закройте перепускной клапан
= для включения ПЕРЕПУСКНОГО КЛАПАНА:
- закройте впускной и выпускной
клапаны
- откройте перепускной клапан
Впуск
Зажимы
Гибкий
шланг
Смазанное
уплотнительное
кольцо круглого
УСТАНОВКА С ИСПОЛЬЗОВАНИЕМ
РЕЗЬБОВОГО БАЙПАСНОГО КЛАПАНА
РИС. 3A
Вытяните НАРУЖУ
для ОБСЛУЖИВАНИЯ
(обычная
эксплуатация)
Вдавите ВНУТРЬ
для включения
ПЕРЕПУСКНОГО
КЛАПАНА
Регулятор смесителя –
поворачивайте против
часовой стрелки для
увеличения жесткости
обрабатываемой воды
Выпуск
перепускной
клапан
шнур питания
от блока
управления
(2 м длиной)
СMЯГЧИТЕЛЬ /
OЧИCTИТEЛЬ
BOДЫ
Впуск
Зажимы
Гибкий
шланг
УСТАНОВКА С ИСПОЛЬЗОВАНИЕМ
БАЙПАСНОГО КЛАПАНА С
КЛИПСАМИ-ФИКСАТОРАМИ
РИС. 3B
Выпуск
перепускной
клапан
Зажим
УСТАНОВКА С ИСПОЛЬЗОВАНИЕМ
КОЛЕН-ПЕРЕХОДНИКОВ
РИС. 3C
Впуск
Выпуск
Зажимы
Колена-
переходники
Гибкий
шланг
сечения
Смазанное
уплотнительное
кольцо круглого
сечения
Смазанное
уплотнительное
кольцо круглого
сечения
