- 10 -
ITALIANO
0RQWDJJLRNLWSHUXVFLWDIXPLGDOWRS
3(57877(/(9(56,21,

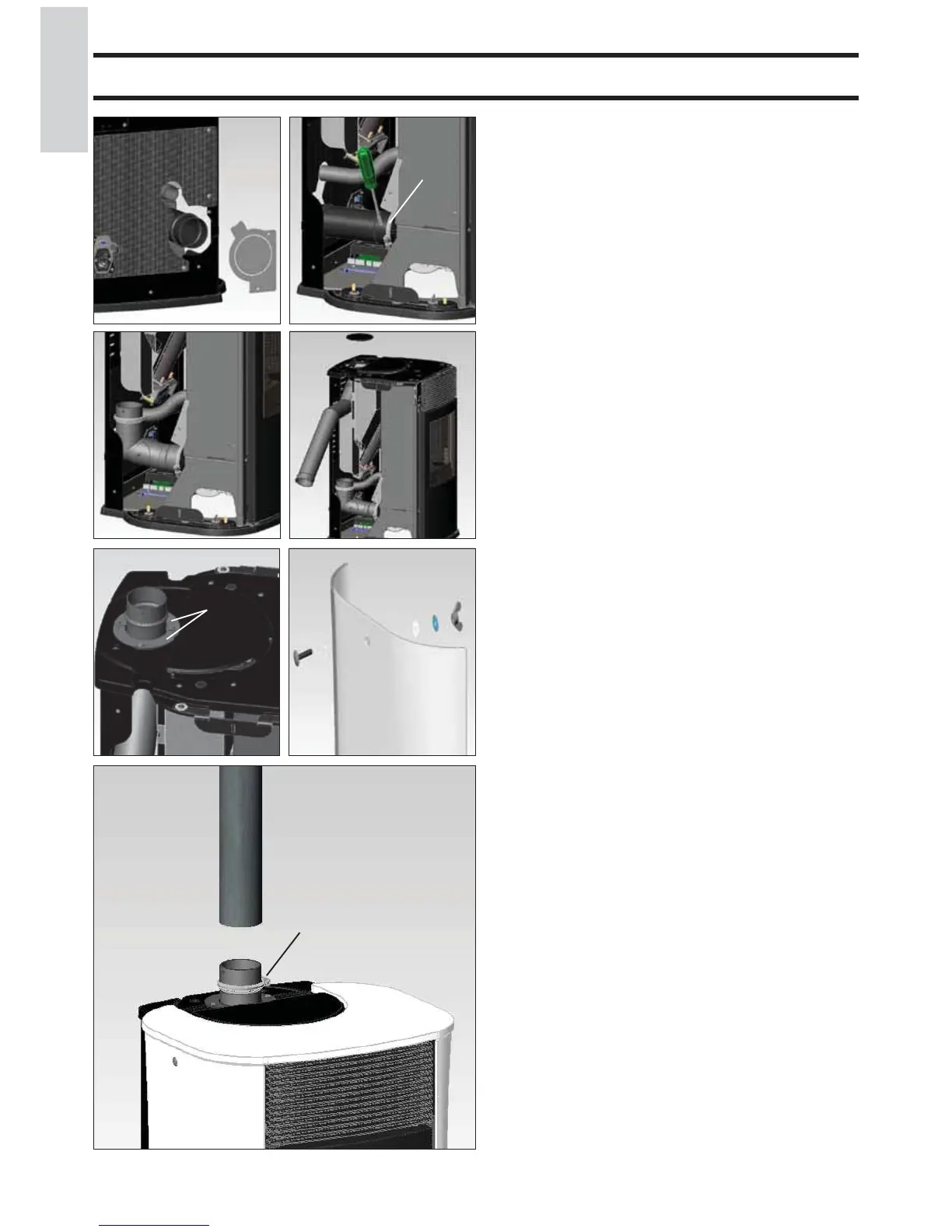

- 7ogliere il diaframma (+ - ¿g. 7) e in caso di necessità anche
il retro inferiore forato (I - ¿g. 7).
- Allentare la fascetta (L - ¿g. 8) e rimuovere il tubo uscita fumi
(L1 - ¿g. 8).
- 3osizionare il gomito con ispezione (M - ¿g. 9) e ¿ssarlo
tramite la fascetta allentata in precedenza.
- Rimuovere il tappo in ghisa (N - ¿g. 10) in appoggio sul top e
calzare dal ¿anco della stufa il tubo uscita fumi (3 - ¿g. 10).
- 3osizionare attorno al tubo uscita fumi le due chiusure in
lamiera (4 - ¿g. 11) e ¿ssarle tramite viti.
- Rimontare il ¿anco in precedenza rimosso (per la versione
con ¿anchi in vetro, riposizionare le guarnizioni e la minuteria
come rappresentato in ¿gura 12).
- &alzare la canna fumaria (R - ¿g. 1) (non in dotazione) e
¿ssarla tramite fascetta (S - ¿g. 1) (non in dotazione).
INSTALLAZIONE
¿g. 7
¿g. 8
¿g. 9 ¿g. 10
H
G
I
M
I
N
P
¿g. 11
¿g. 12
Q
¿g. 1
R
S
L
/
