FRANÇAIS
INSTALLATION
6257,()80e(6'83/$1683e5,(85
MYA est prédisposée pour le raccordement du conduit de sortie
des fumées du plan supérieur et de l¶arrière.
La poêle est livrée avec prédisposition pour la sortie du conduit
des fumées de l¶arrière.
3our permettre de raccorder le conduit de sortie des fumées
au tuyau de cheminée du plan supérieur, il faut utiliser le kit
spéci¿que sur option (cod. 760680). Le kit est composé des
éléments suivants:
- n 1 collier 80 (L)
- n 1 coude avec inspection (M)
- n 1 tuyau sortie fumées (3)
- n 2 fermetures sorties fumées du plan supérieur (4)
3our le montage du kit, procéder de la manière suivante :
3RXUODYHUVLRQDYHFOHVF{WpVHQYHUUH
- Rimuovere il top in vetro in appoggio (A - ¿g. 1).
- Enlever le plan supérieur en verre en appui (A - ¿g. 1).
- Ouvrir la porte et enlever le panneau galvanisé (B - ¿g. 2)
- Desserrer les écrous à ailettes situés dans la partie inférieure
et supérieure interne du côté gauche (&D -¿g. 4).
- Fermer la porte et enlever le pro¿l arrière en tôle (E - ¿g. 5).
- Démonter le côté en verre (F - ¿g. 6) en enlevant les bosses
(* - ¿g. 6).
- 3rocéder au montage du kit, comme indiqué à la page suivante.
3RXUODYHUVLRQDYHFOHVF{WpVHQDFLHU
- Enlever le plan supérieur en verre en appui (+ - ¿g. 7).
- Enlever le côté en acier, ¿[é à la structure de la poêle avec 2
vis (X - Fig. 7) pour enlever, tirant vers le haut (I - Fig. 8).
- 3rocéder au montage du kit, comme indiqué à la page suivante.

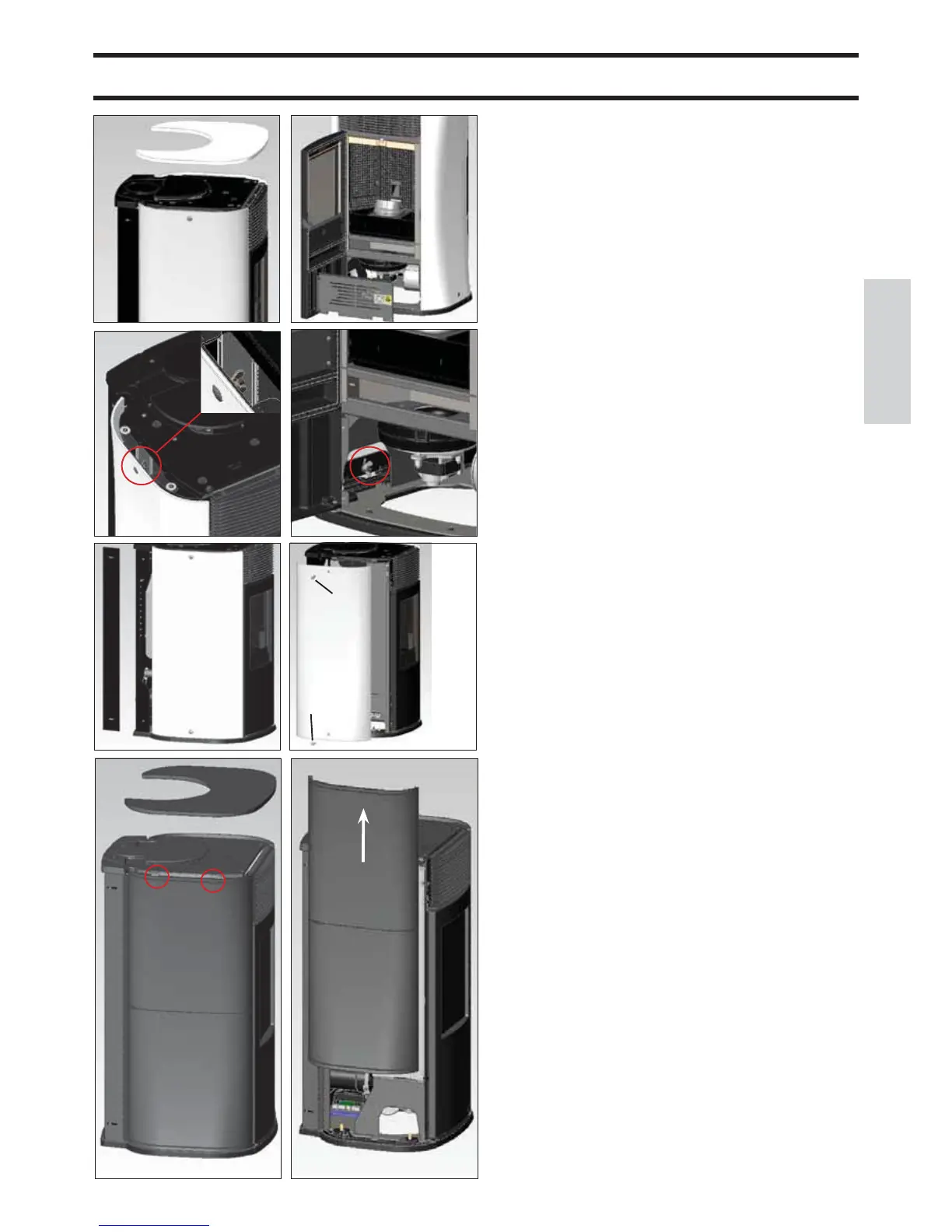

¿g. 1 ¿g. 2
¿g. 4
¿g. 5
¿g. 6
D
¿g.
B
A
C
E
F
G
G
¿g. 7
¿g. 8
H
I
X
X
