Einstellungen – Parametrierung
D0038805 Seite 17
4 Steuermodul UII
4.1 Einstellungen – Parametrierung

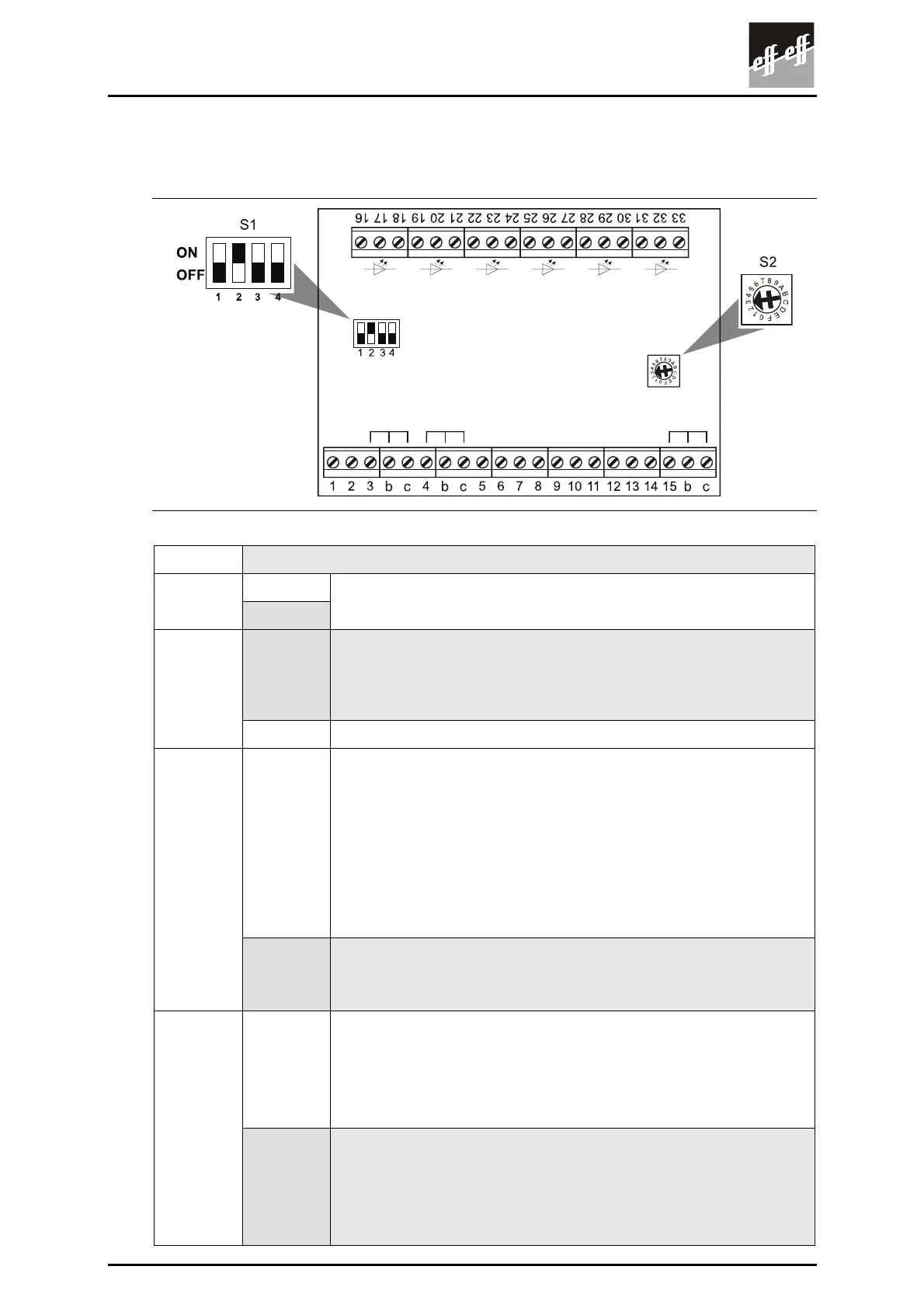

DIP-Schalter S1
Werkseinstellungen sind grau hinterlegt
ON 1
OFF
HiO, Group Switch, reserviert für HiO-Erweiterung.
Schalter muss auf OFF stehen.
ON BUS-Abschlusswiderstand ist eingeschaltet.
Hinweis:
Im BUS muss bei einem Gerät der Abschlusswiderstand
eingeschaltet sein.
2
OFF BUS-Abschlusswiderstand ist ausgeschaltet
ON Funktion Fluchttürsteuerung
Wenn Sie die Tür von innen öffnen, löst die Steuerung nach 30 Sek.
einen Alarm aus.
Alarm: Relais-Ausgang 31 – 33
Nach 30 Sek. erfolgt ein Voralarm für weitere 30 Sek.
Während dieser Zeit können Sie die Tür schließen und der Voralarm
wird gestoppt.
Ist danach die Tür offen (insgesamt 60 Sek.) bleibt der Alarm
anstehen, bis Sie die Tür berechtigt begehen.
3
OFF Funktion Zutrittskontrolle
Wenn Sie die Tür von innen öffnen, löst die Steuerung keinen Alarm
aus.
ON Drehtürantrieb: UII steuert
Entriegelungsvorgang:
Alle Riegel und die Schlossfalle fahren ganz zurück dann:
Das Relais „Ansteuerung Drehtürantrieb“ zieht an.
Das Relais „Ansteuerung Drehtürantrieb“ fällt wieder ab,
wenn die Tür geöffnet wird.
4
OFF Drehtürantrieb: Drehtürantrieb steuert
Entriegelungsvorgang:
Alle Riegel und die Schlossfalle fahren ganz zurück dann:
Das Relais „Ansteuerung Drehtürantrieb“ zieht an
Das Relais „Ansteuerung Drehtürantrieb“ fällt wieder ab,
wenn die Tür wieder geschlossen wird.
