Montagehinweise
Seite 8 D0038805
3 Montageanleitung
3.1 Montagehinweise
Die Motor-Mehrfachverriegelung 519 ist ein Elektronisch-Elektromechanisches System. Dieses System
führt komplexe Ver- und Entriegelungsabläufe durch. Das System lässt nur sehr enge Toleranzen zu.
Um die präzisen Funktionen zu gewährleisten sind folgende Voraussetzungen zwingend erforderlich:
Q Montage der Mehrfachverriegelung nur durch eine Fachkraft.
Q Montage nur in ordnunggemäß eingebaute und präzise funktionierende Türanlagen.
Q Bei Zweiflügeligen Türen:
Der Standflügel muss sich solide und spielfrei feststellen lassen.
Der Gehflügel muss gegen eine feste Anschlagkante laufen.
Q Montage der Mehrfachverriegelung präzise, verzugs- und verspannungsfrei.

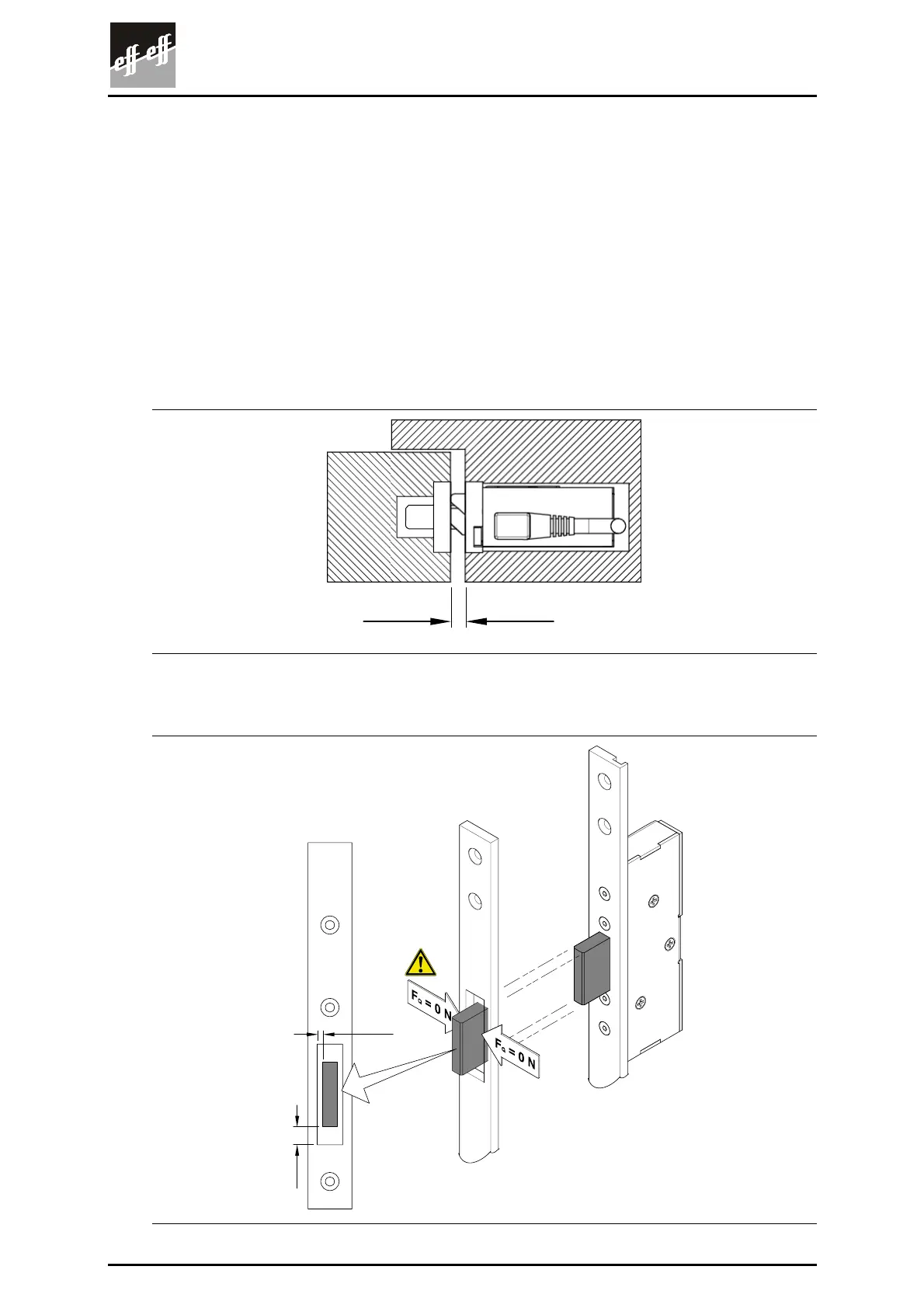

Q Der Abstand zwischen Schließblech und Stulp muss min. 2 mm und max. 5 mm betragen.
min. 2 mm
max. 5 mm
Q Montage so, dass nach der Montage alle Riegel frei und ohne Querbelastung ein- und
ausschließen können.
min. 2
min. 2
