2 ŘETĚZ S NÍZKÝM ZPĚTNÝM VRHEM Vám díky
speciálně vyvinutým bezpečnostním zařízením
pomůže zachytit zpětné vrhy nebo jejich sílu.
5 PÁKA BRZDY ŘETĚZU / OCHRANA RUKOU
chrání levou ruku obsluhující osoby, pokud by při
delší práci sjela z přední rukojeti.
5 BRZDA ŘETĚZU je bezpečnostní funkce ke snížení
rizika zranění způsobených zpětným vrhem,
působící tak, že je běžící řetěz během několika
milisekund zastaven. Aktivována je PÁKOU BRZDY
ŘETĚZU.
10 ZASTAVOVACÍ VYPÍNAČ motor okamžitě zastaví,
pokud je vypnut. Zastavovací vypínač musí být
nastaven na ZAP, aby mohl být motor (opět)
nastartován.
11 BEZPEČNOSTNÍ POJISTKA PLYNU zabrání
náhodnému zrychlení motoru. Páčka plynu (19)
může být stisknuta pouze tehdy, pokud je
bezpečnostní pojistka plynu zamáčknuta.
20 ZACHYCOVAČ ŘETĚZU snižuje nebezpečí
zranění, pokud by mělo při běžícím motoru dojít k
přetržení nebo spadnutí řetězu. Zachycovač řetězu
má za úkol zachytit rotující řetěz.
POKYN: s pilou a jejími součástmi se dobře seznamte.
CZ
VŠEOBECNÉ INFORMACE

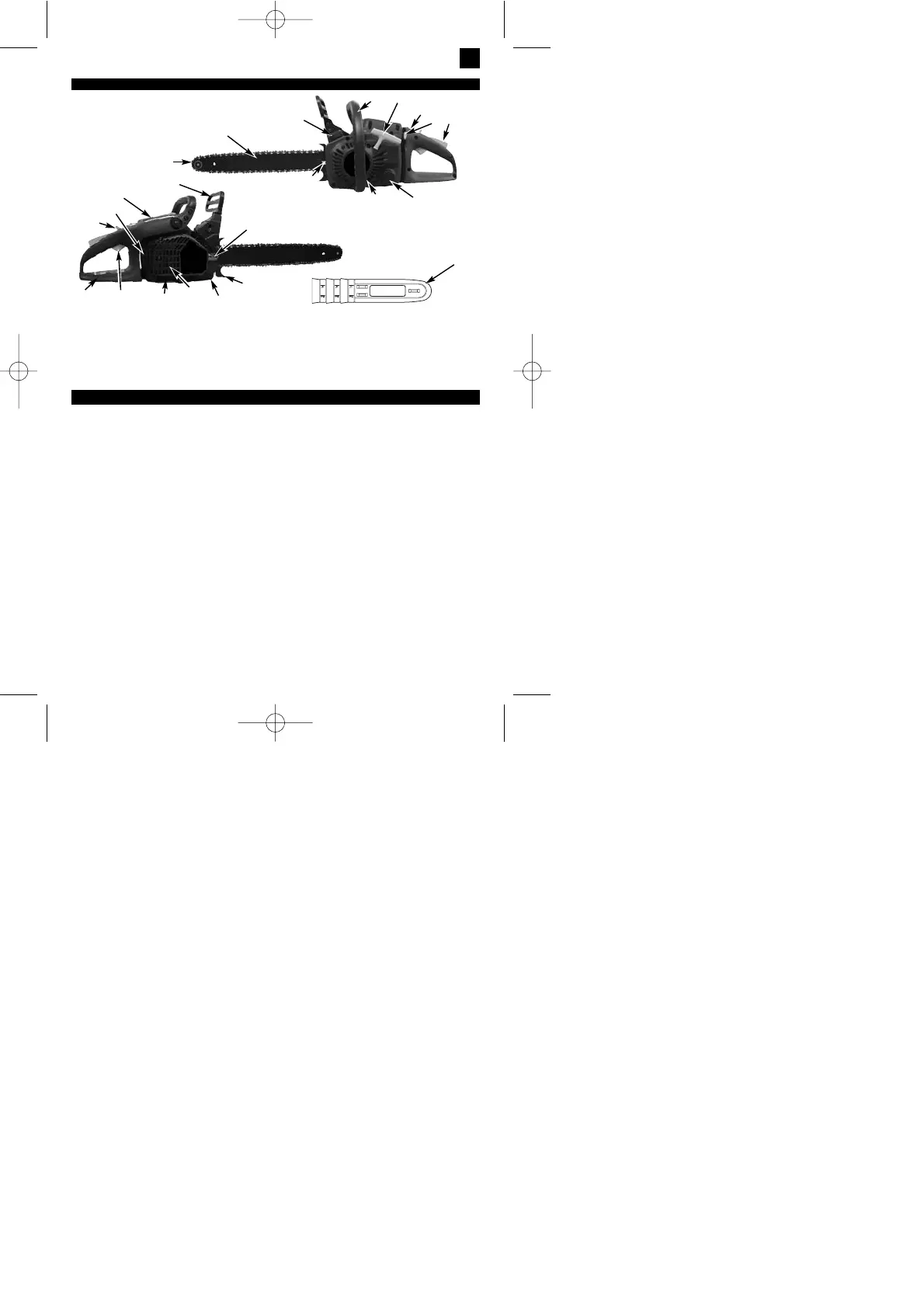

Číslice následujícího popisu odpovídají číslicím na předcházející stránce, abyste bezpečnostní funkce mohli lehce
nalézt.
123
1. Vodicí lišta
2. Řetěz
3. Šroub k nastavení řetězu
4. Protijiskrová mřížka (uvnitř na
výfuku)
5. Páka brzdy řetězu / přední
ochrana rukou
6. Přední rukojeť
7. Rukojeť startéru
8. Zapalovací svíčka
9. Kryt vzduchového filtru
10. Zastavovací vypínač
11. Bezpečnostní pojistka
12. Víčko olejové nádrže
13. Skříň ventilátoru
14. Víčko palivové nádrže
15. Zadní rukojeť / oko na
přišlápnutí nohou
16. Blokování chodu
17. Páčka sytiče
18. Matka na upevnění lišty
19. Páčka plynu
20. Zachycovač řetězu
21. Ochrana výfuku
22. Ozubený doraz
23. Kryt vodicí lišty
BEZPEČNOSTNÍ FUNKCE
3
2
10
6
7
11
14
1
9
19
21
20
4
18
23
5
13
16
15
12
8
17
22
