EKOM DO 2.1 - Description of Function; Installation; Use

DO 2.1
DO 2.1-10
NP-DO2.1_5_06-2012 - 8 - 06/2012


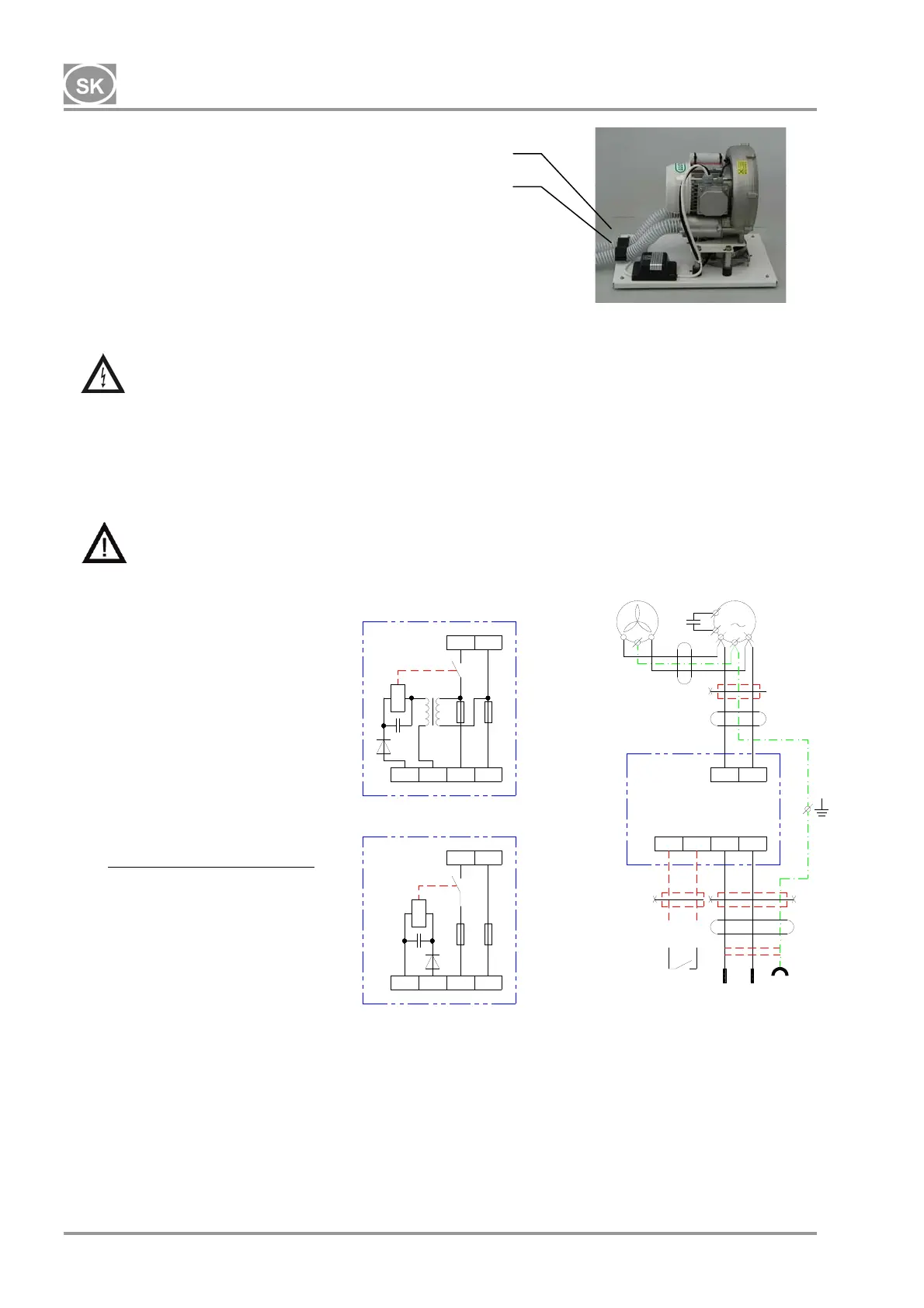

Obr.3
Ozn. Názov
M1 Odsávací agregát
EV1 Ventilátor
CP1 Modul ovládania
U
N2
X1
1
U
PEN
EV1 M1
1
M
B1
C
5
4
X2
PS-DO2
(PST-DO2)
CP1
U
N2
X1
1
5
4
X2
PS-DO2
C1
D1
+
Re1
FU1 FU2
U
N2
X1
1
5
4
X2
PST-DO2
C1
D1
+
Re1
FU1 FU2
Tr1
24V AC/DC
or EXT.
9.1. Prípojka podtlaku
K odsávaciemu agregátu (obr.3) sú pripojené dve hadice pre
sanie a výtlak. Hadice od vstupu (1) a výstupu (2) agregátu
sú vedené k zadnej stene skrinky a vystupujú cez jej zadný
otvor alebo sú pripojené do potrubia v podlahe. Sacia hadica
je pripojená na rozvod od spotrebiča (dentálnej súpravy)
a výtlačná hadica je pripojená na rozvod vyvedený mimo
pracovný priestor užívateľa.
9.2. Elektrická prípojka
Zapojiť vidlicu sieťovej šnúry do sieťovej zásuvky.
Prístroj sa dodáva so šnúrou zakončenou vidlicou s ochranným kontaktom. Je
nevyhnutne potrebné rešpektovať miestne elektrotechnické predpisy. Napätie siete
a kmitočet musia súhlasiť s údajmi na prístrojovom štítku.
 Zásuvka musí byť z bezpečnostných dôvodov dobre prístupná, aby sa prístroj v prípade nebezpečenstva
mohol bezpečne odpojiť zo siete.
 Príslušný prúdový okruh musí byť v rozvode elektrickej energie istený maximálne 16 A.
 Odsávací agregát je zapínaný napätím (24V / AC/DC) v súprave alebo zopnutím spínača (model „T“)
privedeného šnúrou od dentálnej súpravy do modulu ovládania odsávačky.
Elektrická šnúra pre pripojenie na elektrickú sieť a vzduchové hadice nesmú byť zlomené.
10. SCHÉMA ZAPOJENIA
11. PRVÉ UVEDENIE DO PREVÁDZKY
 Skontrolovať, či boli odstránené všetky fixačné prvky použité počas prepravy.
 Skontrolovať správne pripojenie rozvodov podtlaku vzduchu.
 Skontrolovať riadne pripojenie zariadenia na elektrickú sieť a elektrické prepojenie k dentálnej súprave.
 Dentálna odsávačka je ovládaná zo súpravy, začne vytvárať podtlak v rozvode po pripojení signálu od
súpravy ku modulu ovládania.
2
1
230 V
ELEKTRICKÝ PREDMET
TR. I
TYP B
